Гравировка на стекле. Способы и виды

• Ручная гравировка
• Лазерная гравировка
• Алмазная гравировка
• Какое стекло можно обрабатывать лазерным гравером?
• Как выбрать лазерный станок для гравировки стекла?
• Гравировка бутылки
• Как сделать гравировку стеклянных предметов с закруглёнными формами и ручками?
• Как сделать 3d гравировку?
• Как добиться лучшего качества фотогравировки на стекле?
• Как подготовить изображение к гравировке
• Советы для лазерной гравировки зеркального стекла
• Где применяется гравировка на стекле?
• Гравировка на бокалах
• Гравировка на флаконах духов
• Гравировка на посуде

Ручная гравировка

Ручной способ гравировки используется для создания уникальных изделий и подарков. Ручную гравировку используют ценители старинных шрифтов, изящных узоров, витиеватых монограмм и другой ручной росписи по стеклу. Для нанесения ручной гравировки на стекло используется бормашина, электрические гравировальные машины, воздушные пистолеты, болгарки и штихели (резцы). Главными недостатками данного способа можно отметить высокую цену и значительные временные затраты по сравнению с лазерной гравировкой.

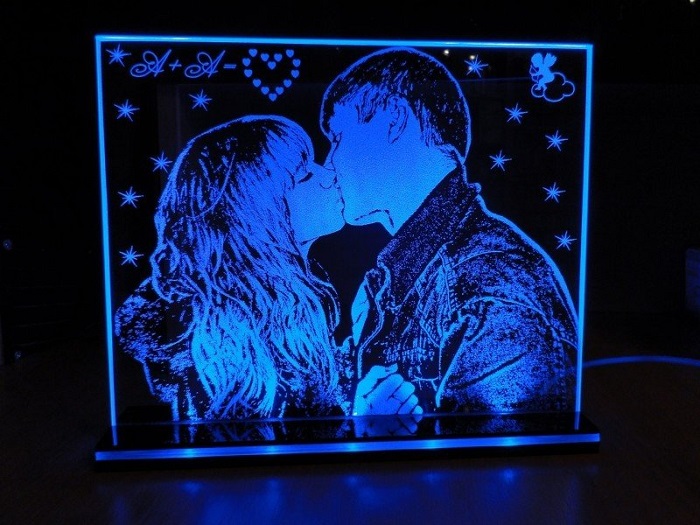

Лазерная гравировка

Лазерный луч очень тонкий, его можно автоматически настроить для нанесения четких изображений, узоров и текста на предметы плоской, цилиндрической, овальной формы. Также можно окрасить в разные цвета изделия из стекла. А надпись или рисунок, нанесенный лазером, никогда не сотрется и не потеряет изначальной красоты. Лазерный луч достигает самые труднодоступные места изделий из стекла, им можно работать на различных формах и фактурах. Примеры применения лазерной гравировки:

• награды, призы, кубки;
• посуда, фужеры, бокалы, стаканы;
• бутылки вина, виски и другого алкоголя;
• автомобильные зеркала.

Преимущества лазерной гравировки:

• Лазерные маркеры обладают высокой скоростью и точностью работы. Лазерный луч выжигает тонкие линии, поэтому четкое изображение можно получить на любых стекольных изделиях: плафоны люстр, светильники, декоративные изделия из стекла, мебельные фасады;
•  Стойкость. При гравировании стеклянных изделий на лазерном станке гарантирована стойкость изображения, потому что гравировка происходит за счет испарения частиц с поверхности материала;
•  Экономичность. Невысокая себестоимость изготовления и минимальное энергопотребление, чем больше единиц изделия, тем ниже себестоимость;
• Удобное управление. Лазерный станок управляется программным обеспечением автоматически, не требуется помощь персонала;
• Отсутствие токсичных испарений. Лазерная гравировка стекла осуществляется без пыли, стружки и токсичных испарений, которые могут нанести вред здоровью человека;
• Качественное изображение. Нанесение изображения фотографического качества с акцентами на нужных деталях.

Алмазная гравировка

Алмазная гравировка применяется для работы с прочными либо хрупкими поверхностями, такими как камень и стекло. На режущую кромку фрезы наносится алмазная пыль чтобы линии получались четкими и аккуратными. Алмаз оставляет блестящий и тонкий, но достаточно глубокий след на поверхности. Применяется специальное оборудование, которое запрограммировано на эти действия.
Можно заранее выбрать текст, шрифт, рисунок и увидеть в специальной программе как будет выглядеть результат гравировки. Алмазная грань может быть разного профиля и разной ширины, это дает возможность разнообразия рельефных рисунков на стекле.В результате обработки изделия приобретают оригинальный внешний вид.

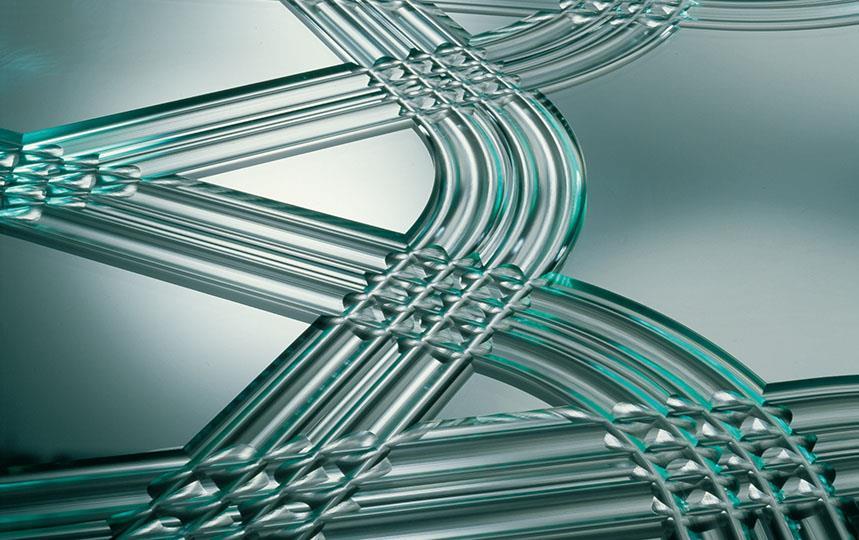

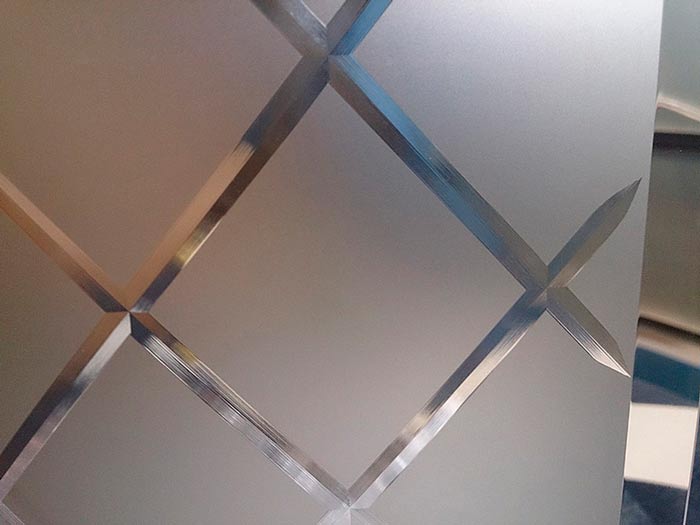

Рис. 1. Алмазная гравировка на стекле



Рис. 2. Алмазная гравировка на стекле

Какое стекло можно обрабатывать лазерным гравером?

При обработке литого стекла получается более однородная структура и оно лучше поддаётся гравировке из-за низкого содержания свинца.
Во время гравирования выдувного стекла ручной работы и хрусталя могут образоваться дефекты из-за сильной нагрузки на материал и теплового воздействия на него. Также зеркала можно обрабатывать на волоконном лазере который удаляет только отражающий слой на задней стороне стекла.

Как выбрать лазерный станок для гравировки стекла?

Для гравировки стекла можно использовать лазерные излучатели (CO2) с трубкой не мощнее 120 Вт. Минимальная мощность розжига любого станка — 10 %. У трубки 120 Вт, мощность розжига — 12 Вт, а у трубки 60 Вт — 6 Вт. Поэтому у 60-ваттной трубки пятно получится менее яркое.
Выбор лазерного гравера и лазерной трубки ответственный процесс. Чтобы не ошибиться при выборе необходимо провести тест оборудования на образце стекла, с которым вы будете работать. После тестирования можно определиться с необходимой мощностью лазерной трубки.
Также натриево-кальциевое, высококачественное боросиликатное и закаленное стекло можно гравировать с помощью ультрафиолетовых маркеров. Преимущество ультрафиолетового лазера в том, что благодаря небольшому диаметру пятна мы получаем маленькую зону теплового воздействия, а это снижает тепловую нагрузку и вероятность появления дефектов.

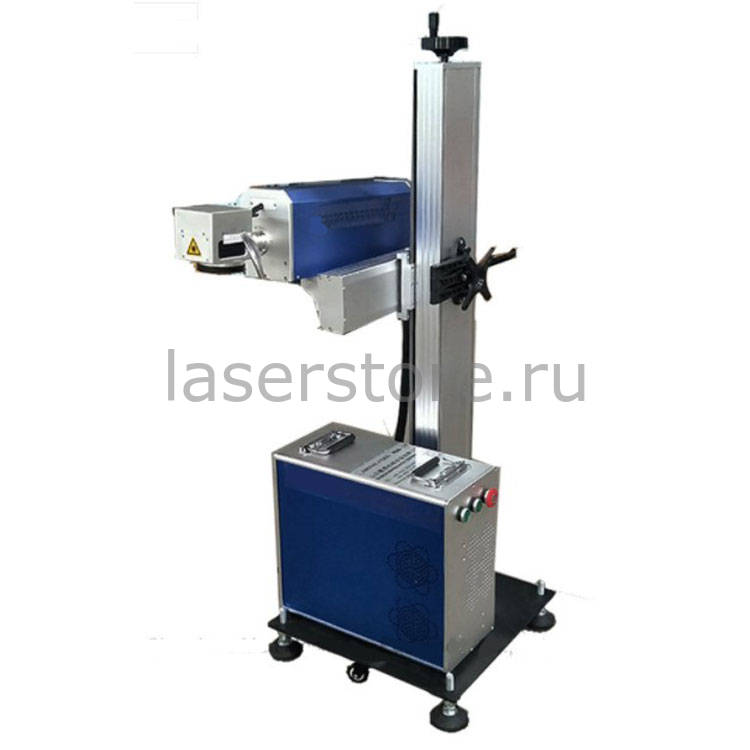

Ультрафиолетовый лазерный маркировщик

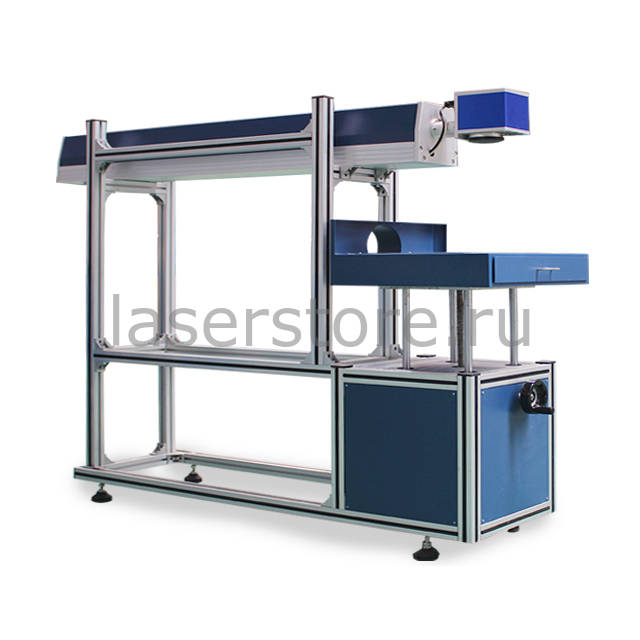

Лазерный маркировщик FR TORWATT DAVI TTH



Гравировка бутылки

Для начала необходимо подготовить бутылку. Замотать горлышко скотчем и наклеить на дно кусок фанеры. Гравирование бутылки происходит на лазерном станке с поворотной осью и подъёмным столом, который входит в комплектацию CO2 станка. Перед началом гравировки необходима разработка макета. Далее располагаем бутылку в поворотной оси и выставляем фокусное расстояние, после чего можно начинать гравировать.

Как сделать гравировку стеклянных предметов с закруглёнными формами и ручками?

Обработать изделия с закругленными формами, например стаканы с ручкой можно на лазерных станках для круговой гравировки. Перед началом нанесения надо убедиться, чтобы рисунок не был слишком длинным и не находился рядом с ручкой. Проверить положение рисунка на изделии можно в управляющей программе. В процессе гравировки ручка не должна вращаться, необходимо точно установить ее в область гравировки. Далее перенести ось Y в верхнее положение, и закрепить заготовку чтобы ручка была выше уровня лазерного луча. Во время гравировки заготовка вращается назад поэтому попадание ручки в лазерную головку невозможно.

Как сделать 3d гравировку?

Объёмная 3d гравировка - это нанесение трехмерной гравировки внутри стеклянных кристаллов.Из таких точек состоит изображение внутри кристалла. Рисунок может быть любой, геометрические фигуры, слова, изображение животных и людей. Данный метод гравировки применяется при изготовлении сувениров, подарков,дизайнерских элементов декора, логотипов и символики.

Чем дешевле стекло, тем выше риск деформации от случайного воздействия.

При нанесении 3d гравировки лазер создает микровзрыв размером от десятков до сотен микрон, которые проявляются в виде серебристых точек, изделие при этом не повреждается и не деформируется. Происходит микроразрушение внутри стекла.

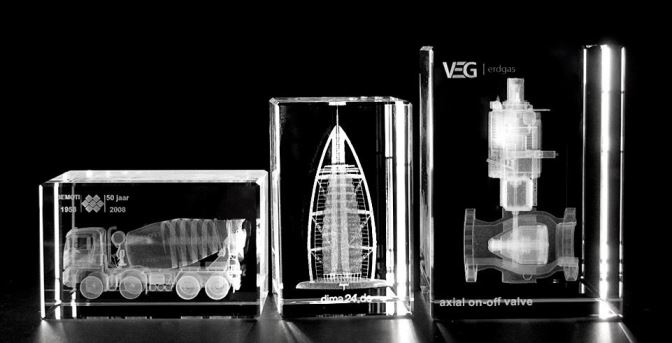

Рис.3. 3D гравировка стекла

Как добиться лучшего качества фотогравировки на стекле?

Получить фотогравировку хорошего качества можно при настройке матрицы градации серого на уровне 70 % чёрного. Тепловое влияние при таких условиях минимальным,а качество гравировки будет максимально четким.Среднее разрешение 500 dpi и растрирование по методу “упорядоченное возбуждения” адаптирует рисунок к материалу поверхности.

Рис. 4. Фотогравировка на стекле

Как подготовить изображение к гравировке?

Компьютерное моделирование изображения для гравировки делается в программах: CorelDraw, Adobe Illustrator, LibreCAD.

Процесс подготовки изображение к гравированию:

• Создание рабочей области в графическом редакторе.
•  Установка разрешения рабочей области на 300 dpi. Импорт изображения для гравировки
• Размещение изображения в рабочей зоне и вставка.
•  Преобразование изображения в чёрно-белое с глубиной цвета 1 бит Выбор метода полутонирования по “Флойду-Штейнбергу”и установка интенсивности на максимальное значение.
• Экспорт готового изображения в формате BMP.
• После подготовки рисунка можно запускать файл в управляющей программе и гравировать с оптимальными параметрами мощности и скорости.

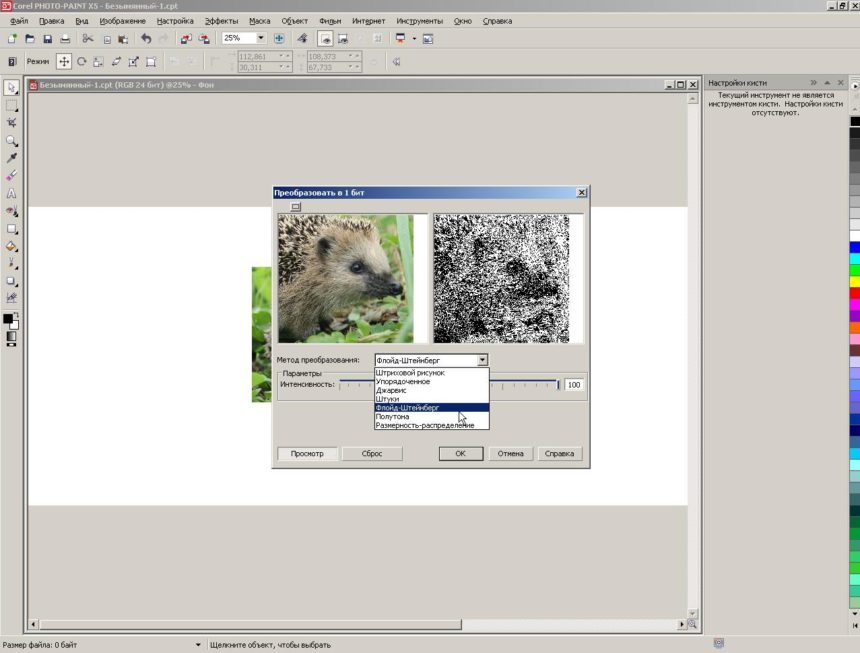

Рис. 5. Подготовка фотографии к гравировке

Советы для лазерной гравировки зеркального стекла

Для подготовки зеркального стекла нужно положить анодированный алюминий на место гравировки на рабочем столе.
Настроить параметры для гравировки: мощность 80%, скорость 10 %, частота 1000 ppi.
Промыть зеркало, для предотвращения эрозии.
Покрыть акриловым лаком обратную сторону зеркала.
После удаления слоя зеркала часть остается прозрачной, поэтому цвета краски остаются яркими и насыщенными.

Где применяется гравировка на стекле?

Гравировка на бокалах

Гравировка на бокалах приобретает все большую популярность.С ее помощью создается индивидуальное изображение, которое делает подарок эксклюзивным и оригинальным. Украшение на стекле можно выполнить для подарка к свадьбе, юбилею, любому памятному событию. Нанести фразы с пожеланиями на 23 февраля и 8 марта, а логотип компании на корпоративные мероприятия. Для придания незабываемого колорита кафе или ресторану, креативным вариантом будет индивидуальный заказ гравировки бокалов.

Виды бокалов под гравировку:

• Фужеры;
• Стопки;
• Бокалы для вины;
• Бокалы флюте;
• Фужер блюдце;
• Коктейльные рюмки.

Для гравировки хрупких изделий из стекла необходимо точное и профессиональное оборудование. Лазерная технология нанесения изображения очень бережно работает с хрупким материалом без повреждений. Гравировка выполняется с четкой детализацией надписи и не деформирует изделие. Рисунок лазером выполняется на высокой скорости, поэтому заказ по нанесению гравировки выполняется быстро. Работа с одним бокалом займет не более получаса. Гравирование бокалов делается с помощью поворотного устройства.

Оформление возможно в самых разных стилях, цветовая гамма подбирается индивидуально. Бокалы с гравировкой выглядят оригинально, соответствуют понятиям эстетики и высокого качества, не стираются и не тускнеют со временем. Рекомендуется наносить на бокалы мокрую гравировку, она менее шероховатая и выглядит более органично. Ее можно сделать с использованием мыльного раствора, удерживающего влагу. Если делать через влажную салфетку важно расправить края салфетки, чтобы не осталось воздушных пузырей и складок. Это поможет избежать появления трещин, дефектов и стекло будет меньше крошиться.

 Нанести гравировку можно самостоятельно с помощью специализированного гравировального оборудования, для этого понадобится:

• Гравер с насадками;
• Стеклянные бокалы;
• Готовый макет рисунка;
• Маркер,
• Копировальная бумага, клей-карандаш;
• Вода;
• Губка;
• Очки и маска.

Первым делом необходимо подготовить эскиз для будущей гравировки, его можно создать самостоятельно или подобрать в интернете, нарисовать от руки или распечатать. После подготовки макета его необходимо перенести на стекло. Есть несколько возможных вариантов переноса рисунка на стеклянную поверхность:

Вариант 1 – Прикрепить эскиз внутри бокала с помощью клея, скотча или воды. Этот способ подойдет если предстоит работать с прозрачным, ровным, плоским стеклом без дефектов и утолщений. Контур внутри бокала обвести маркером с внешней стороны и гравировать по полученным линиям. Даже при длительном процессе работы трафарет не сотрется и не сместится.

 Вариант 2 – Применение копировальной бумаги. Если стекло имеет цвет, низкую прозрачность или изогнутую форму, то самым удобным способом для нанесения гравировки будет использование копирки.

 Вариант 3 – Поместить эскиз на лицевую сторону изделия. Данный способ применяется для изделий с толстыми стенками, которые искажают рисунок. Для этого способа нужен карандашный клей и тонкая бумага с эскизом. Сквозь бумагу наносится разметка, а сразу после горячей водой смывается бумага, и по полученным контурам наносится все изображение.

 Инструмент для нанесения гравировки

 Гравировка на стеклянных бокалах выполняется специальными гравировальными инструментами с насадками конусообразной и сферической формы, диаметром 2 – 3 мм.

Важно! Перед использованием инструмента необходимо ознакомиться с инструкцией к нему!

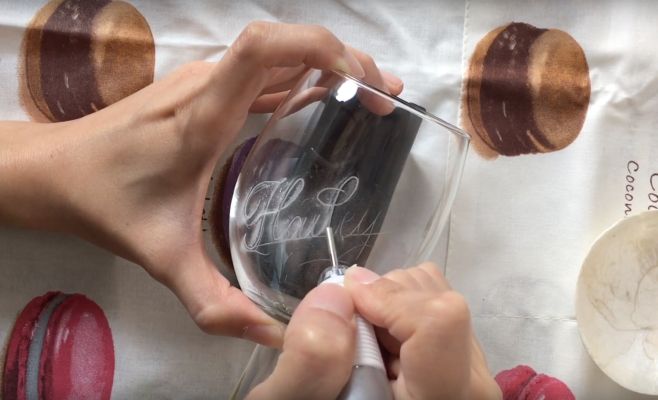

Гравирование

При нанесении удобнее и проще наносить гравировку не одной длинной линией, а маленькими штрихами или точками. Маленькими точками создается контур изделия, затем он заполняется таким же образом.

Важно! Нужно мочить поверхность стекла влажной губкой для удаления пыли!

Результат.

Получившееся на бокале изображение нужно смочить салфеткой, чтобы посмотреть, не осталось ли пустых мест. После завершения промыть водой следы от гравера, остатки клея, бумаги и пыли.

Гравировка на флаконах духов

Качественная парфюмерия стоит достаточно дорого. Поэтому нанесение гравировки на готовое изделие требует профессиональных навыков. Гравировать на флаконе духов можно:

• орнаменты;
• изображения;
• тексты;
• эмблемы;
• монограммы;
• символы.

Флакон с гравировкой уместно дарить практически на любой праздник. Можно нанести поздравительный текст и вручить в честь с 8 марта, на дни рождения, свадьбы, юбилеи и другие торжественные даты.

Гравировка на флаконы духов наносится лазерным гравировщиком, так как этот метод самый быстрый и экономичный.

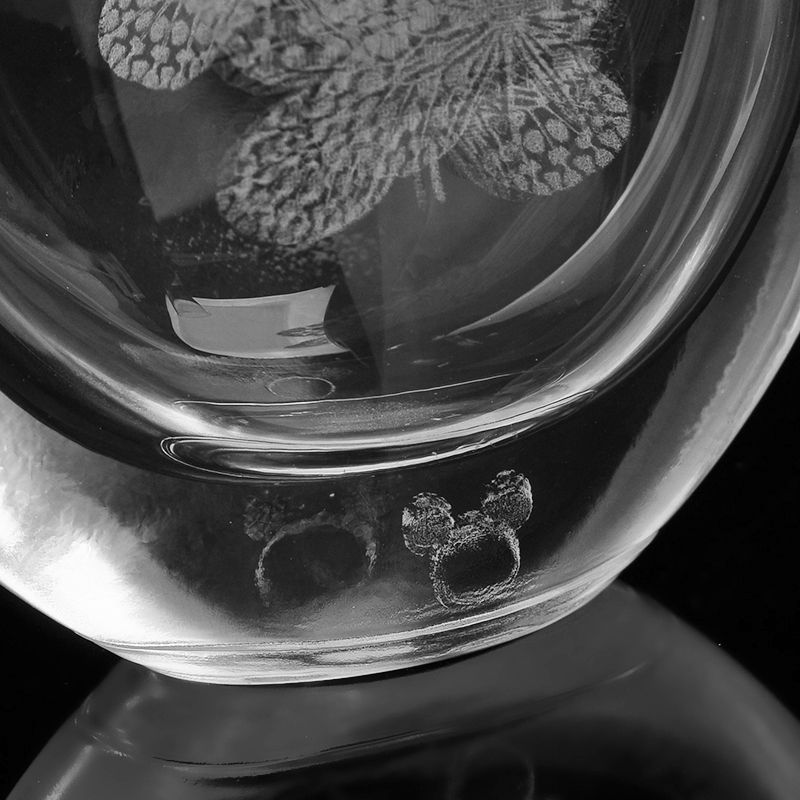

Рис. 6. Гравировка на флаконе духов

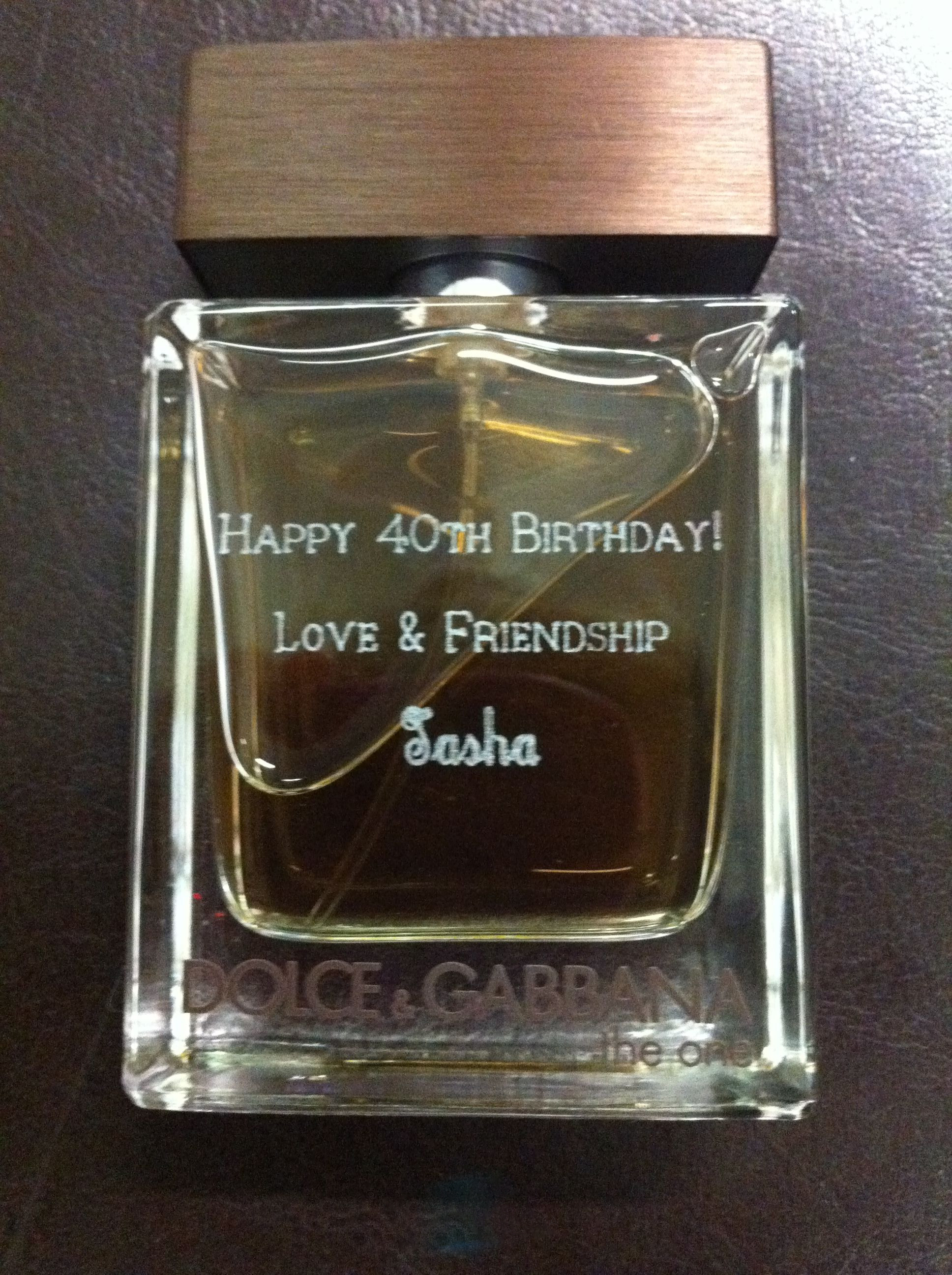

Рис. 7. Лазерная гравирвока на духах

Гравировка на посуде

Использование во время еды красивой именной посуды с гравировкой может превратить обычный прием пищи в праздничный.
С помощью лазерных станков можно наносить гравировку на вазы, чайники, пивные бокалы, фужеры, бутылки и тарелки из стекла. В процессе гравировка становится светлой, почти белой. Посуду с гравировкой можно подарить на различные праздники: юбилей, свадьбу, день рождения.

Рис. 8. Гравировка на посуде
