Как выбрать лазерный гравер
  1. Общее описание
  2. Применение лазерного гравера
  3. Материалы для обработки
  4. Виды лазерных граверов и их различия
  5. Основные характеристики
  6. Производительность лазерного гравера
  7. Сфера использования граверов
  8. Обслуживание лазерных граверов
  9. ТОП-3 лазерных граверов от LASERSTORE



Чтобы выбрать лазерный гравировальный станок с ЧПУ, необходимо понимать специфику его работы и основные характеристики устройства.

В нашем интернет-магазине доступны все виды лазерных граверов. Представленные ниже рекомендации помогут подобрать правильный станок. Гравер - это технологически сложное устройство, при выборе его модели нужно быть предельно внимательным во избежание ошибок при эксплуатации.



Общее описание

Технология лазерной обработки имеет ряд отличий от традиционного физического и механического метода гравировки. В первую очередь, это способ придания формы детали. Механический резак во время прохода над ЧПУ удаляет обрабатываемый материал слой за слоем. Производимые отходы - древесная стружка, стружка из стали и металла.

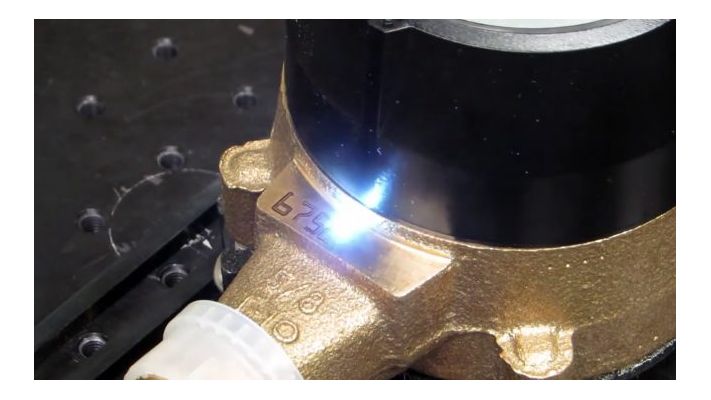

Гравировка металла при помощи лазера

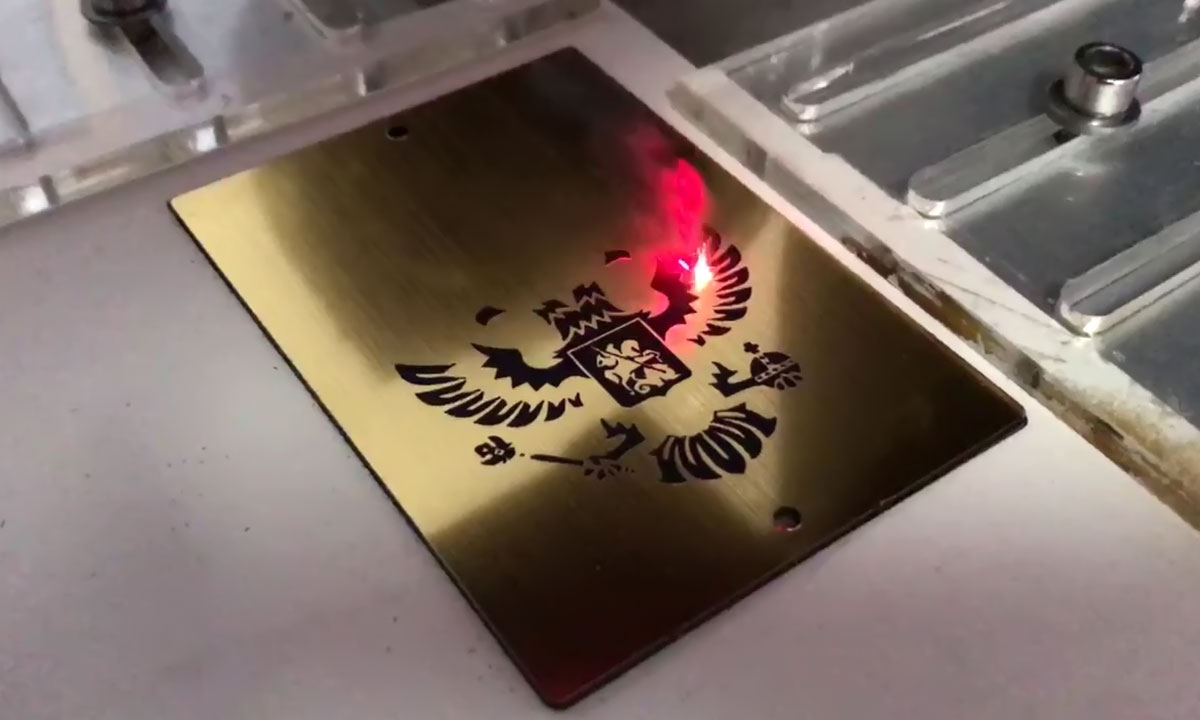

Рис.1.Лазерная гравировка металла





Технологии лазерной гравировки подразумевает, что режущая головка следует по заранее заданному пути как и в стандартном ЧПУ. Резак в таком случае заменяется когерентным монохромным лучом, который не оставляет сколов и других загрязнений.

Из-за термической обработки происходит испарение слоев материала, увеличивается рабочая скорость, в то время как точность остается прежней. Шов выглядит идеально и гладко. Гравировать и маркировать получается с низким уровнем шума. Также этому методу характерен низкий износ комплектующих.

Основное отличие от механической гравировки - способ обработки деталей. Благодаря возможности быстро отводить тепловой луч от заготовки, с помощью лазерной установки можно наносить узоры на объекты электроники, а не только на обычные листы металла или пластмассы. Сюда могут входить такие устройства, как ноутбуки и их корпусы, планшеты и другие схожие предметы. Также подходит для раскроя тканевых изделий.



Применение лазерного гравера

Данный прибор используется при:

  • раскрое;
  • гравировке;
  • резке и гравировке.



Применение лазерных граверов
Рис.2. Обработка металлических поверхностей лазерным гравером





Если вы хотите использовать устройство только для резки, нужно учитывать фактор мощности лазерной оптики. Для такой операции характерны оптимальные показатели 80-100 Вт. Для гравировки - 50-80 Вт, но с учетом переменного фокусного расстояния. Его показатели напрямую влияют на точность изображения и узора.

В случае, если необходимо проведение двух этих процедур, подбирается станок со следующими критериями: сбалансированная скорость, точность, мощность.



Лазерное оборудование может различаться по следующим критериям:

  • рабочее поле;
  • система охлаждения;
  • длина волны излучения;
  • мощность лазера и лазерной трубки;
  • электропривод стола;
  • режущие головки и их количество;
  • качество операции, шероховатость материала;
  • подвижный или неподвижный стол;
  • механическая точность;
  • легкость обслуживания устройства;
  • технология нанесения изображения;
  • параметры рабочего области;
  • наличие интерфейса и его функционирование в программируемых машинах;
  • область применения - сложно сказать, какой аппарат подойдет лучше всего, если нет данных о сфере использования.



Аппараты с лазерами высокой мощности обеспечивают увеличенную длину излучения и обрабатывают металлы с большей толщиной и другие материалы гораздо быстрее.



В процессе использования лазерные трубки с увеличенной мощностью требуют большего потребления электроэнергии.



Оборудование можно дополнительно оснастить прочной системой охлаждения - она обеспечит более длительную непрерывную работу аппарата. Стоимость модели с такой функцией увеличивается.



Материалы для обработки

Перед работой с гравировальным станком необходимо определить, для каких заготовок вы будете его использовать.

Для более твердых изделий требуется мощный лазер. Он обеспечивает большую глубину проникновения резца. Скорость напрямую зависит от мощности - мощный лазер гарантирует высокую скорость прохода и обработки, но при этом требует высокого энергопотребления.

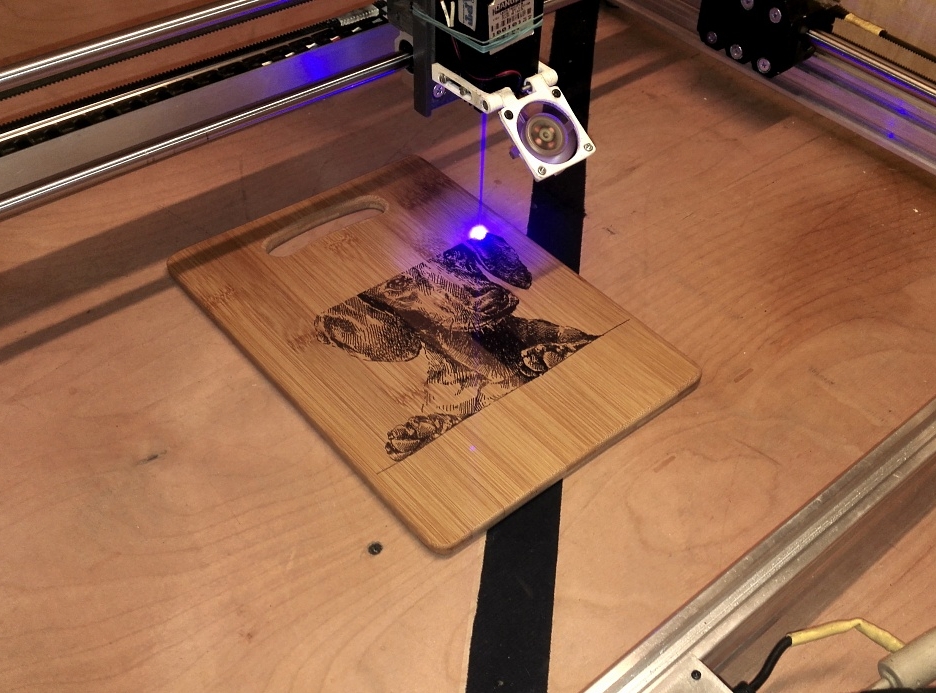

 Лазерный гравер для обработки дерева





Рис.3. Прибор для операций по дереву

<





Оптимальные показатели скорости рассчитываются опытным путем при обработке различных поверхностей.



Кроме структуры материала важно учитывать размер предмета для обработки. Эти параметры могут указываться в индексе или названии. Например, TORWATT 6090 Ultra работает как компактный гравировальный ЧПУ станок с универсальными характеристиками рабочей зоной 600х900 мм. У него удобная фокусировка луча. Такое устройство подойдет для работы с кожей и пластиком, полупрозрачными поверхностями, а также для гравировки рекламной продукции, изготовления сувениров и небольших аксессуаров, стеклянных элементов.

Часто оснащаются лазерной лампой в стеклянном корпусе.

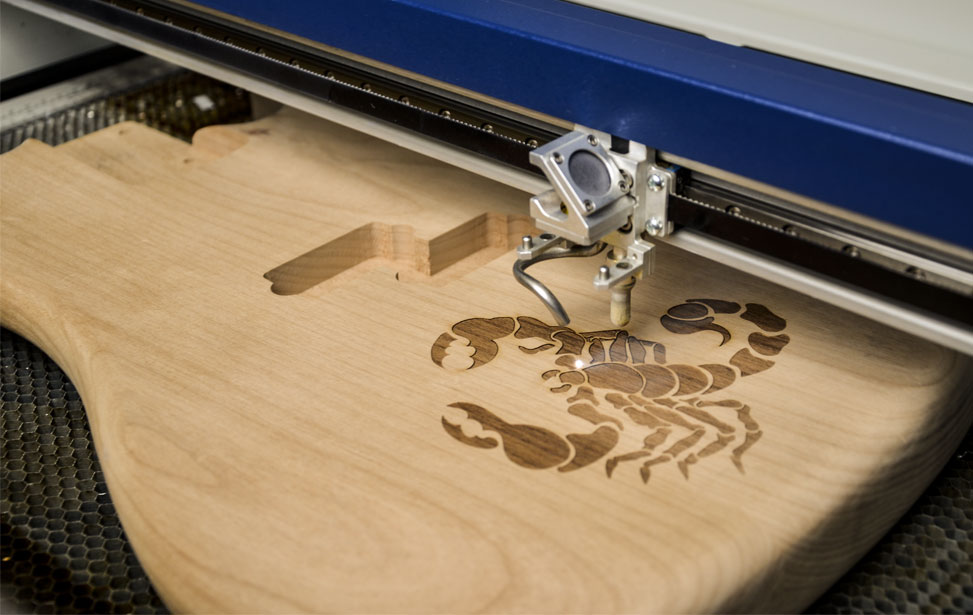

Обработка фанеры лазерным гравером
Рис.4. Нанесение изображения на фанеру при помощи лазера





Виды лазерных граверов и их различия

При подборе станка необходимо обращать внимание на тип источника. Гравировальные аппараты в зависимости от вида излучения делятся на три вида:

  • твердотельные (волоконный);
  • с газом CO2;
  • гибридные.



Такие установки отличаются от традиционной электрохимической или механической гравировки. Лазерный метод предлагает улучшенные свойства: долговечность гравированного изображения, маркировка и резка деталей серийно или в непрерывном цикле, внешняя привлекательность изделия.



Волоконные (твердотельные) граверы

Твердотельный лазерный гравер

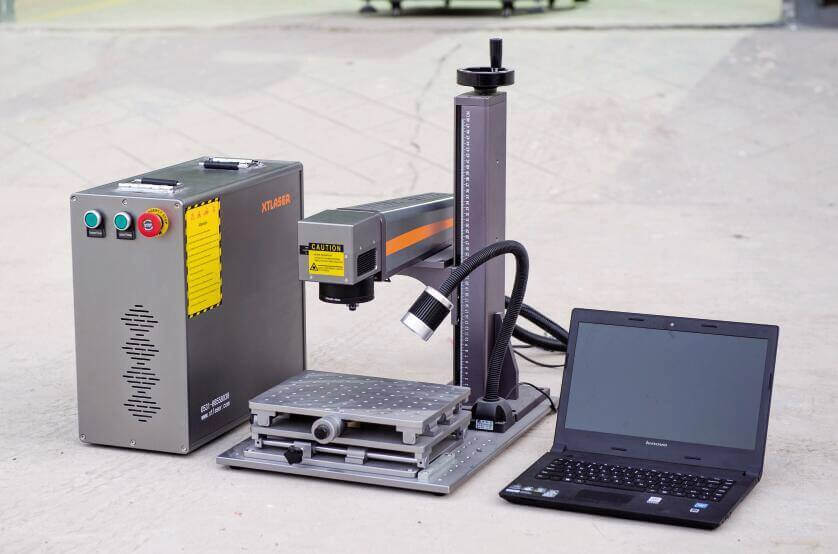

Рис.5. Лазерный гравер с волоконным излучателем



Волоконные граверы используются для работы по твердым поверхностям, таких как пластик и металл. Их главная особенность - отличное качество и высокая точность.



Волоконные граверы не проводят маркировку дерева, стекла или картона.



Газовые CO2 граверы

Газовый лазер

Рис.6. Лазерный гравер с излучателем CO2



Работают на основе газа CO2 - бесцветного диоксида углерода. Идеальный гравер для обычного стекла и керамики, предметов из оргстекла, дерева, бумаги, пластика, резины. Не работает по металлу.

Имеют ограничения по типу переносимых изображений, рисунков, узоров - недоступна векторная графика. Рабочая зона также имеет определенные критерии.

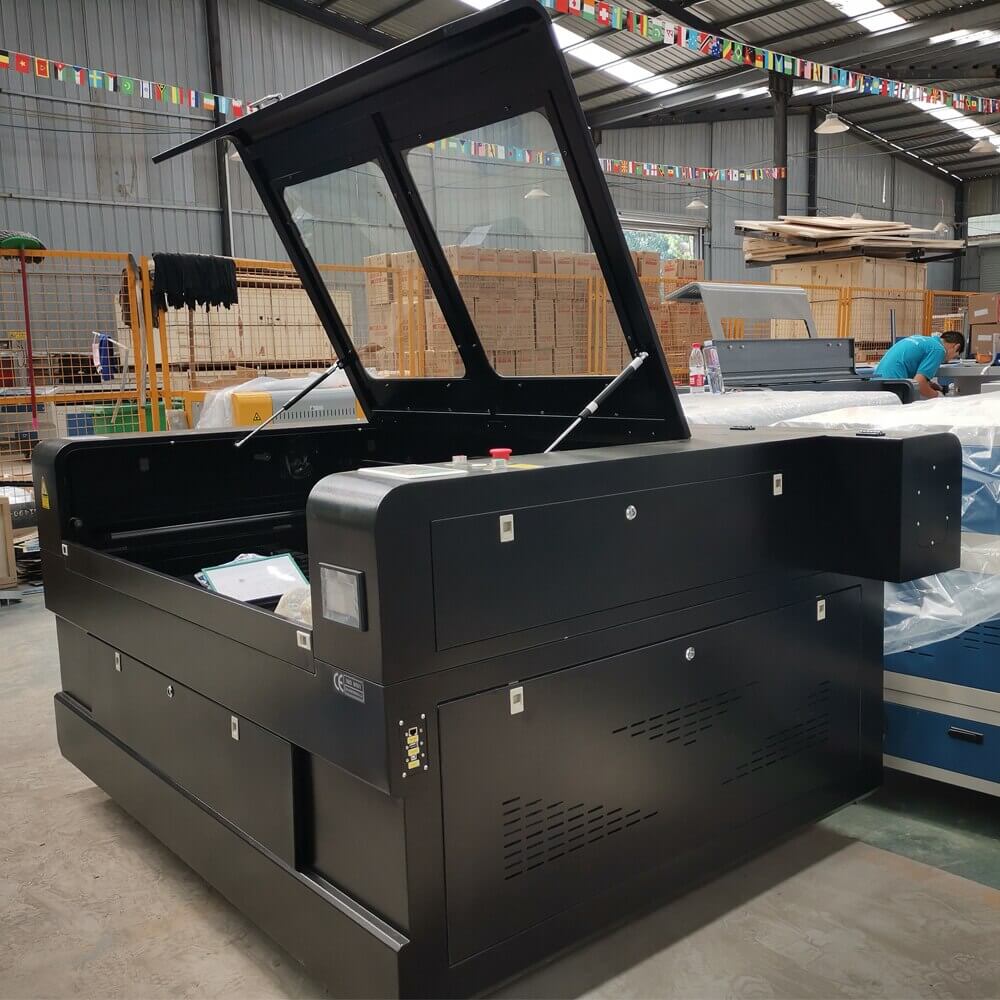

Гибридные граверы

Гибридный лазер

Рис.7. Гибридный лазерный гравер





Твердотельный лазер и лазер на основе газа CO2 в “одном флаконе”. В устройстве реализуются преимущества двух типов, но в рамках узкой специализации.





Основные характеристики

После того, как определились с типом излучателя, нужно изучить главные характеристики станка. Правильное понимание его параметров поможет вам сэкономить в процессе покупки и остановиться на подходящем оборудовании, а не ошибиться с его выбором.

 Главные станков для гравировки

Рис.8. Главные характеристики лазерных граверов



Мощность лазера

Его значение пропорционально общей производительности гравера и скорости нанесения. Например, при высокой мощности можно обрабатывать твердые поверхности, но с более низкой скоростью. В таком случае увеличивается потребляемая энергия.



Система охлаждения станка





Чиллер для гравера

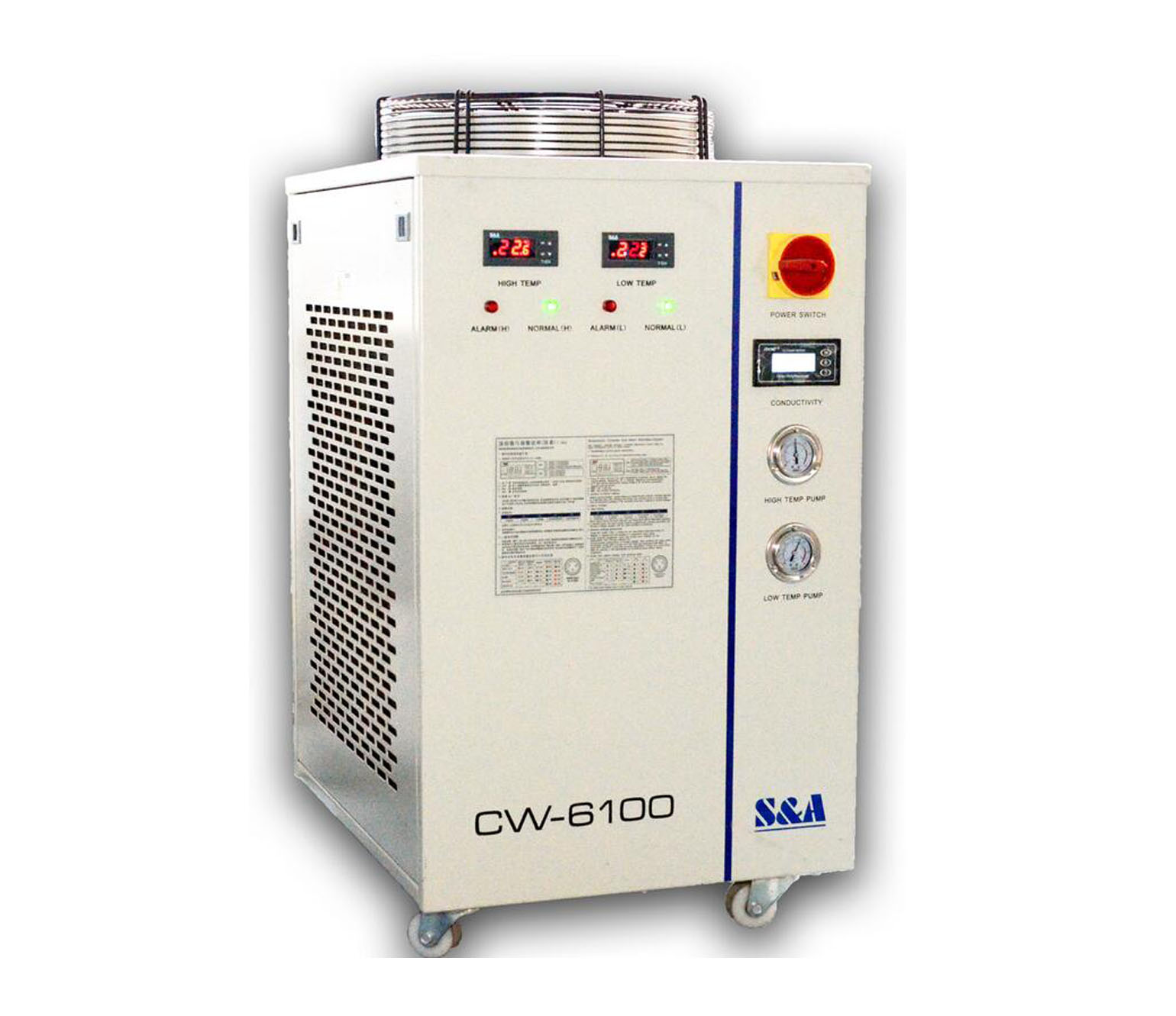

Рис.9. Система охлаждения для лазерных аппаратов





Чиллер - вспомогательный генератор для лазерных станков. Дополнительное оборудование, от наличия которого зависит полная стоимость устройства.

Технология водяной системы охлаждения позволяет лазерному граверу работать непрерывно с большей длительностью. При ее выборе надо обращать внимание на производителя и используемую технологию. Чиллеры от известных брендов прослужат намного дольше дешевых китайских аналогов. Затраченный бюджет окупается за счет качества операции и отсутствия дополнительного обслуживания.



Программный интерфейс

Лазерные граверы оснащены большим количеством программируемых функций. Перед покупкой следует убедиться, что выбранный интерфейс будет быстро освоен пользователем, а представленный функционал можно будет легко понять.



Дополнительные опции

К ним относятся такие комплектующие как электропривод и функция освещения стола, которые упрощают управление лазером. Электропривод делает гравировку более точной и обеспечивает автоматическую фокусировку лазерного луча. Чаще всего встречается в составе профессиональных станков на производстве и при обработке более толстых и плотных элементов в промышленных масштабах.

Наличие света от лампы делает управление лазером более комфортным.

Также некоторые граверы оснащены подвижным столом.



Производительность лазерного гравера







Граверы и их производительность
Рис.10. Особенности производительности лазерных станков для гравировки





В зависимости от мощности и интенсивности аппарат может подходить для разных процедур и иметь следующую производительность:

  • 12-15 Вт. Для изделий толщиной до 4-5 мм. К недостаткам можно отнести невысокий КПД, небольшую рабочую зону и невысокую скорость. Необходим для того, чтобы наносить изображения и узоры на сувениры, для изготовления подарков, марок, штампов или табличек с именами.
  • 25-30 Вт. Используется для материалов толщиной до 10 мм. Недостаток: средняя скорость;
  • 40-60 Вт. Применим для изделий толщиной до 13 мм;
  • 80-100Вт. Может использоваться как универсальный гравировальный аппарат. Проникновение до 16 мм;
  • от 100 Вт до 200 Вт. Предназначен для промышленного производства и могут обрабатывать заготовки до 25 мм.
  • более 80 Вт. Для трехмерной гравировки деревянных поверхностей за один проход. Лазеры с меньшими параметрами также могут выполнять эту работу, но для этого требуется несколько проходов с регулируемым фокусом. Увеличивается потребление энергии.



Сфера использования граверов

Лазерная гравировальная установка активно применяется в тех сферах, где требуется наличие изображений и надписей, штампов, узоров, штрих-кодов. Станки подходят для нанесения данных на любые поверхности и изделия сложных форм. Могут с легкостью гравировать целый спектр материалов. Подходят для оформления чехлов.

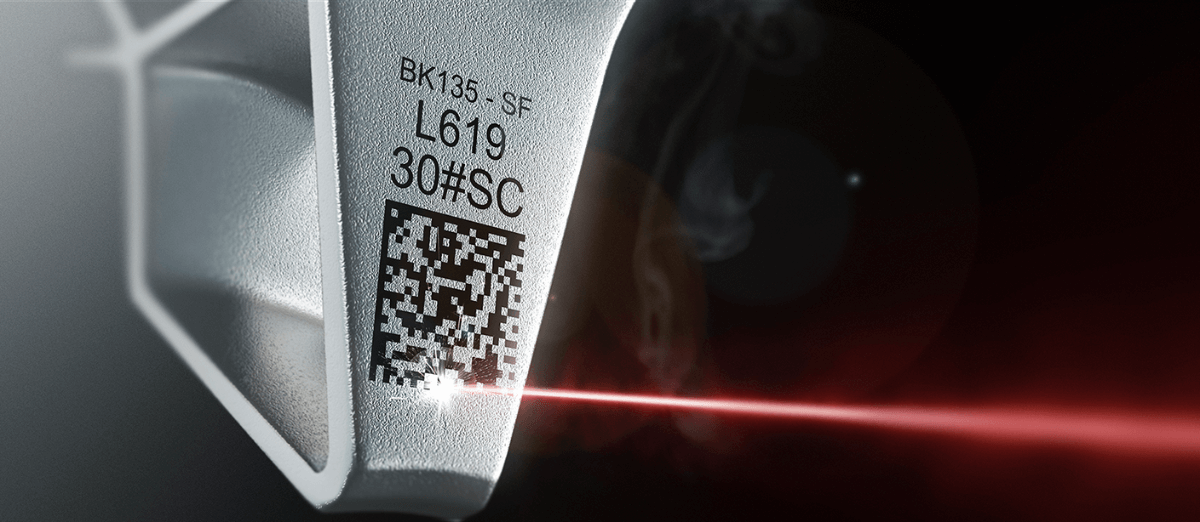

Нанесение гравером штрих-кода на металл
Рис.11. Нанесение штрих-кодов при помощи лазера





Их широко используют для размещения художественных элементов на деревянных деталях и конструкциях из металла. Подходят для оформления различных аксессуаров, где подразумевается нанесение рисунков, узоров, изображений и надписей на ремни, металлические заклепки и другие предметы дизайна.

Хорошо проводят гравировку и раскрой кожи и других твердых тканей. Могут выступать в качестве маркера.

Создатели сувенирной продукции и подарков часто используют лазерные станки для обработки камня, стекла, металла, стали и пластика, дерева и других заготовок.

Отдельного внимания заслуживает гравирование МДФ-плит. Рисунок получается более темным, что говорит о выгорании внутренней пропитки МДФ.

Хорошо подойдут для работ в цеху.



Обслуживание лазерных граверов

Лазерные граверы - это установки, которые не требуют особого ухода и отличаются долгим сроком службы. Особенно в тех случаях, когда обеспечивается хороший уровень технической поддержки и осведомленности персонала.



При эксплуатации следует учитывать следующие моменты:

  • первоначальная настройка оператором (затраченное время);
  • сроки сервисного обслуживания (указываются в сопроводительных документах);
  • чистка линз и другой оптики;
  • время поставки вспомогательных и расходных материалов для гравировального аппарата;
  • качество применения лазерных технологий;
  • расход энергии;
  • средняя стоимость расходных элементов;
  • период наработки станка на отказ;
  • чистка охладительной системы и регулярная замена дистиллированной воды в чиллере;
  • периодичность чистки гофры и вытяжного вентилятора.



При покупке обязательно проверяется работоспособность гравировального станка. Особое внимание следует уделить его производительности во время типовых операций.



ТОП-3 граверов от Laserstore

В нашем интернет-магазине представлен широкий спектр гравировальных устройств.

Ими можно гравировать металлы и неметаллы, органические и неорганические материалы. Если гравер не волоконный, а CO2, то гравировка по металлу усложняется и становится возможна только при помощью термопасты. Для всех остальных неметаллических материалов CO2 станки подходят хорошо.

На данный момент газовые граверы - самые популярные приборы для гравирования. Объясняется это простотой в эксплуатации и большим количеством материалов, на которые можно произвести нанесение нужной информации.

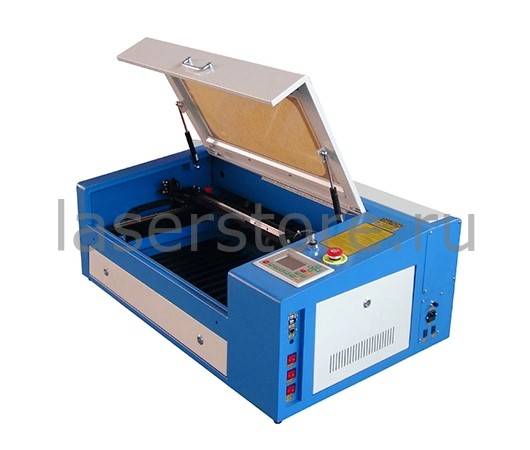

Модель TORWATT 0203 Ultra





Гравер CO2 TORWATT 0203 Ultra
Рис.12. Аппарат для гравировки TORWATT 0203 Ultra





Основные параметры:

  • Мощность лазера - 40 Вт;
  • Тип излучателя - CO2;
  • Скорость гравирования - 0-100 мм/сек;
  • Глубина гравировки - 1,5 мм;
  • Фокусная длина - 50 мм;
  • Разрешение - ≤4500 dpi;
  • Программное обеспечение - CorelDraw, Photoshop, AutoCAD (файлы BMP, GIF, JPG, TIFF, PLT ,CDR, DXF, AI, SVG);
  • Способ охлаждения - водяное;
  • Срок службы лазерной трубки - 1500 ч;
  • Электропитание - 220 В ±10% 50Hz;
  • Размер станка - 810x500x270 мм;
  • Размер упаковки - 830x510x290 мм;
  • Вес - 28 кг;
  • Масса брутто - 35 кг;
  • Гарантия - 12 месяцев.



Гравировальный станок CO2 с ЧПУ TORWATT 0203 Ultra в сравнении с другими моделями отличается компактными габаритами и универсальными свойствами. Обрабатывает большинство материалов - проводит гравирование, позволяет маркировать заготовки. Область для работы - 200х300 мм. Мощный, операции можно проводить на высоких скоростях.

Оснащен электроприводом. Может с легкостью резать и гравировать уплотненные материалы, наносить качественные изображения. Легко крепится на выбранном участке.



Относится к настольному типу установок.



Данный гравер широко используется на обувном и печатном производстве и при изготовлении целого спектра подарочной продукции.

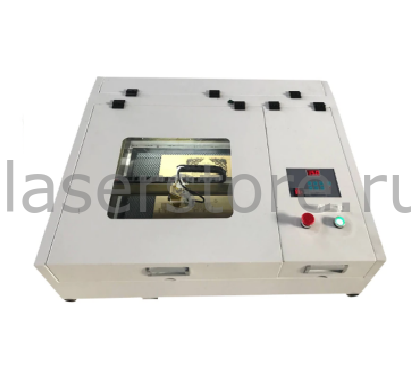

Модель TORWATT 0404 Base





Станок для гравировки лазером TORWATT 0404 Base

Рис.13. Лазерный гравер TORWATT 0404 Base







Основные характеристики:

  • Мощность лазера - 40 Вт;
  • Скорость гравирования - 0-100 мм/с;
  • Глубина гравировки - 1,5 мм;
  • Разрешение - ≤4500 dpi;
  • Точность позиционирования - 0,01 мм;
  • Зеркала - 25 мм;
  • Программное обеспечение - EzCad;
  • Поддерживаемые форматы - CorelDraw,Photoshop, AutoCAD (файлы BMP,GIF,JPG,TIFF,PLT,CDR,DXF,AI, SVG);
  • Операционная система ПК - Windows XP/7/8 (32/64);
  • Способ охлаждения - водяное (замкнутое);
  • Срок службы лазерной трубки - 1500 ч;
  • Электропитание - 220 В ±10% 50Hz;;
  • Размер станка - 810x500x270 мм;
  • Размер упаковки - 830x510x290 мм;
  • Вес - 28 кг;
  • Масса брутто - 35 кг;
  • Гарантия - 12 месяцев.



Еще один пример компактной установки. В отличие от предыдущего варианта, гравирование на этом устройстве осуществляется по большей области функционирования - 400х400 мм.



Может проводить гравировку следующих материалов:

  • оргстекло;
  • фанерные листы;
  • МДФ;
  • кожа и шерсть;
  • акриловое покрытие;
  • деревянные заготовки;
  • эпоксидная смола;
  • пластик;
  • бамбук и другие предметы.



Особенно хорош для обработки мелких деталей, поэтому часто встречается в декорировании, производстве и изготовлении кожгалантереи, в строительстве, бумажной и упаковочной промышленности. Прибор настольного типа. Не падает в процессе эксплуатации. Технология EzCad дает возможность быстрого подключения и легкого управления. На нашем сайте вы можете ознакомиться с инструкцией по ее установке.

Высокие показатели потребления энергии.

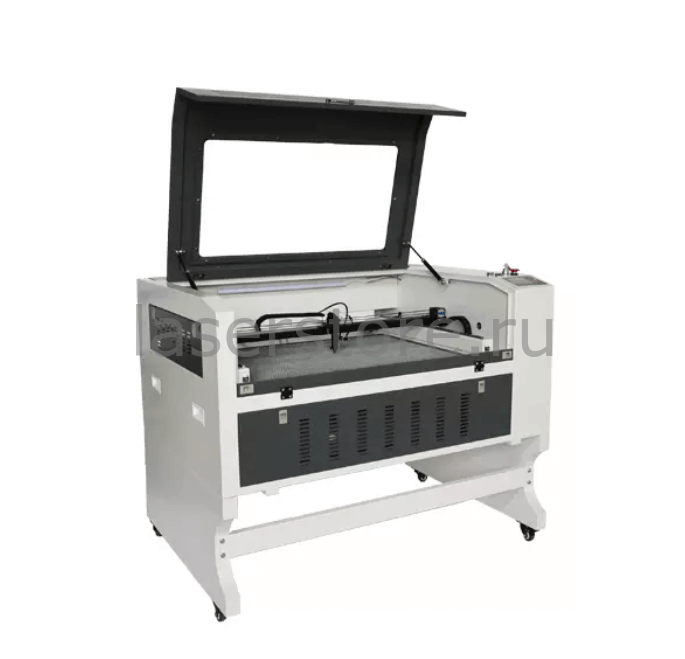

Модель TORWATT 6090 Ultra







Гравер для неметаллических поверхностей TORWATT 6090 Ultra

Рис.14. Газовый лазерный станок TORWATT 6090 Ultra



Основные характеристики:

  • Мощность лазерной трубки - 80-90 Вт;
  • Срок службы лазерной трубки - 8000 ч;
  • Излучатель - CO2;
  • Способ охлаждения - водяное;
  • Скорость гравировки - 0-600 мм/сек
  • Поддерживаемое программное обеспечение - CorelDraw, AutoCAD, RDWorks (файлы формата JPG, GIF, BMP, PNG, WMF, DXF, PLT);
  • Электропитание - 220V±10% 50Hz;
  • Вес станка -  240 кг;
  • Размеры станка -1400 x 1015 x 1150 мм;
  • Размер упаковки - 1520 x 1110 x 820 мм.



TORWATT 6090 Ultra - наиболее популярная модель среди напольных установок. Лазерная гравировка реализуется благодаря излучателю CO2. Удобная площадь рабочего поля (600х900 мм) позволяет проводить операции на высшем уровне. Ориентируется на выполнение большого объема работ в промышленных масштабах. Подходит для изготовления сувенирной продукции.

Представляет собой самостоятельный станок напольного типа с электроприводом и полной комплектацией. Его особенность - отсутствие нужды в дополнительном техническом уходе.

Подходит для применения в промышленности. Характерно равномерное потребление энергии.



Как можно заметить, выбор правильного аппарата для лазерной гравировки требует особого подхода. В этой статье мы привели все факторы, на которые стоит обратить внимание при подборе гравировальных устройств.
