Лазеры непрерывного и импульсного действия
- Непрерывные лазеры
- Импульсные лазеры
- Типы импульсных лазеров по длительности импульса
- Квази лазер
- Применение импульсных и непрерывных лазеров
- Лазерная очистка импульсным и непрерывным лазером
- Лазерная резка импульсным и непрерывным лазером
- Лазерная сварка импульсным и непрерывным лазером
- Отличия непрерывного и импульсного лазеров
Лазеры всех типов могут работать с помощью одного из двух режимов: лазерные лучи могут быть импульсными и непрерывными. Импульсный лазер также делится на:
- миллисекундный;
- микросекундный;
- наносекундный;
- пикосекундный;
- фемтосекундный;
- аттосекундный лазер.
Непрерывные лазеры
В лазерах с непрерывной волной существует постоянный поток энергии, то есть он постоянно излучает один непрерывный лазерный луч. Самый распространенный пример - непрерывный луч лазерной указки. Лазеры непрерывной волны обычно используются для лазерной резки, сварки и очистки.
Интенсивность светового потока (энергии) постоянна во времени и характеризуется количеством генерируемой мощности в ваттах (Вт). Примером непрерывного лазера является лазерная указка, которая излучает непрерывный луч видимого света малой мощности. Но они могут быть и очень мощными до 1000 Вт.
Рис. 1. Непрерывный луч лазерной указки
Проектирование регулируемого непрерывного лазера включает дополнительный фильтрующий элемент в резонаторе - обычно двулучепреломляющий фильтр (фильтр Лиота).
Двулучепреломляющий фильтр необходим для:
- Сужения полосы пропускания и, вращая фильтр, обеспечивает плавную перестройку.
- Фильтра также используется в качестве заводской настройки для фиксации длины волны на точном значении, когда широкополосные лазеры должны быть предварительно настроены на определенную длину волны в зависимости от применения. Это обычно происходит с полупроводниковыми лазерами с оптической накачкой (OPSL), которые могут быть настроены на нужную длину волны в пределах их рабочего диапазона от 5 до 10 нм.
При использовании непрерывных лазеров в большинстве случаев требуется, чтобы мощность была как можно более стабильной в течение длительного времени, а также в течение короткого времени (микросекунды), в зависимости от конкретного применения. Для обеспечения стабильности, в том числе в условиях изменяющихся условий окружающей среды, таких как температура, вибрация и изменение параметров самого лазера, применяются микропроцессорные контуры управления. Например, Nd-лазер с диодной накачкой будет иметь сервоприводы для регулировки температуры и выходной мощности диодов накачки для поддержания стабильной выходной мощности резонатора. Кроме того, другие сервоприводы могут контролировать идеальное выравнивание зеркал резонатора.
Рис. 2. Параметры излучения лазерного света
Импульсные лазеры
В импульсных лазерах луч прерывается через определенные промежутки времени, чтобы энергия могла накопиться и достичь более высокой пиковой мощности, чем в лазерах с непрерывной волной. Лазерный луч выпускается в виде импульсов, которые имеют определенную длительность. Такая высокая плотность энергии необходима для многих применений, таких как точечная сварка и гравировка.
Импульсные лазерные устройства производят импульсы длительностью от 0,5 до 500 нс. Данный режим работы лазера применяется для научных экспериментов и производственных процессов, связанных с абляцией или другими видами обработки материалов. Наиболее важной характеристикой наносекундного импульсного лазера является способность очень быстро "накапливать" и высвобождать энергию, т.е. в наносекундном масштабе лазерный выход может достигать пиковой мощности от десятков киловатт до мегаватт. Именно такая высокая пиковая мощность позволяет проводить абляционную обработку материалов. Кроме того, высокая пиковая мощность позволяет осуществлять оптические нелинейные процессы, основанные на взаимодействии более чем одного фотона с веществом.
Пиковая мощность = энергия одиночного импульса / длительность импульса; Средняя мощность = энергия одиночного импульса частота повторения.
Импульсные лазеры функционируют в различных режимах. В режиме свободной генерации импульс лазерного излучения появляется под действием импульса накачки в его начале и прекращается на его спаде. Поэтому длительность лазерного излучения в значительной степени определяется длительностью импульса накачки. Лазеры с относительно большой продолжительностью жизни возбужденного уровня могут работать в режиме с модуляцией добротности резонатора.
Рис. 3. Лазер с модуляцией добротности
Работа импульсного лазера существенно отличается от работы непрерывного. Чтобы создать и произвести каждый импульс, свет успевает совершить очень мало круговых оборотов в резонаторе лазера, и простой двухзеркальный резонатор на основе частично пропускающего зеркала не может производить такие энергичные и короткие импульсы. Ключом к получению таких энергичных импульсов является сохранение энергии накачки в атомах или молекулах излучающей среды путем предотвращения лазерного усиления.
Длительность импульса зависит от нескольких параметров: типа среды усиления и количества энергии, которое она может накопить, длины резонатора, частоты повторения импульсов и энергии накачки. Лазеры с модуляцией добротности, обычно используемые в промышленности, могут производить среднюю мощность до десятков или сотен ватт и частоту повторения до 10 Гц или до 200 кГц. Большинство промышленных процессов происходит в режиме от килогерца до десятков килогерц.
Типы импульсных лазеров по длительности импульса
Импульсные лазеры делятся на несколько категорий в зависимости от длительности их импульсов.
Для управления количеством импульсов в секунду используется модулятор. Каждый импульс имеет точную длительность, называемую длительностью импульса, длиной импульса или шириной импульса. Длительность импульса - это время между началом и концом импульса.
Для импульса лазерных лучей используется несколько методов модуляции: q-переключение, переключение усиления и блокировка мод - вот некоторые примеры. Чем короче импульс, тем выше энергетический пик. Наиболее распространенные единицы, используемые для выражения длительности импульса:
Миллисекунды (одна тысячная секунды) - самые длинные единицы времени, используемые для выражения длительности импульса, и, следовательно, имеют самые низкие энергетические пики. Например, импульсы лазерной эпиляции могут составлять от 5 мс до 60 мс в зависимости от толщины волос.
Микросекунды (одна миллионная доля секунды), вероятно, наименее распространенная длительность импульса. Они могут использоваться для обработки материалов, но следующие длительности импульса используются чаще, поскольку они обеспечивают большую точность. Микросекундные лазеры также могут использоваться для таких задач, как спектроскопия и удаление волос.
Наносекунды (одна миллиардная доля секунды) - очень распространенная длительность импульса, используемая в таких приложениях, как лазерная обработка материалов, измерение расстояний и дистанционное зондирование. Laserax, например, использует наносекундные волоконные лазеры для лазерной маркировки, очистки, текстурирования и гравировки.
Пикосекунды (одна триллионная доля секунды) и фемтосекунды (одна квадриллионная доля секунды) - самые короткие длительности импульсов, поэтому используются термины "ультракороткие импульсы" и "сверхбыстрые лазеры". Эти лазеры обеспечивают наиболее точные результаты и имеют наименьшие зоны теплового воздействия. Это предотвращает нежелательное плавление и позволяет делать очень точные гравировки. Они используются в обработке материалов, медицине (например, в глазной хирургии), микроскопии, измерениях и телекоммуникациях.

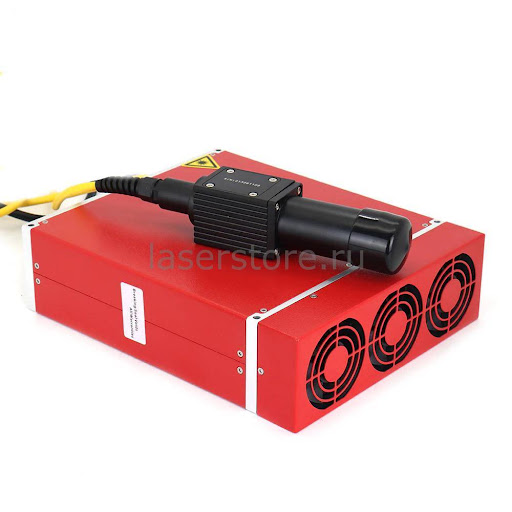

Рис. 4. Импульсный излучатель (источник) JPT LP 30 W
Главным преимуществом импульсной генерации является возможность достижения максимальной пиковой мощности. Если в непрерывном режиме твердотельные лазеры достигают показателя мощности генерации в 1 – 3 кВт, то средняя мощность импульсного лазера достигает 10 кВт при работе в режиме свободной генерации и при длительности импульса 10-3 - 10-4с. Это открывает большие возможности в промышленности, медицине и других сферах применения лазерных технологий.
Оптимальным методом импульсной генерации является модуляция добротности резонатора. Для этих целей в резонатор вносятся дополнительные оптические потери, вследствие чего происходит накопление мощности в импульсе. Наиболее распространенными импульсными лазерами являются волоконные и неодимовые (на кристалле иттрий-алюминиевого граната, легированного ионами неодима). Также широко используются полупроводниковые лазеры.
Квази лазер
Квази лазеры стоят между непрерывными волоконными лазерами киловаттного класса и импульсными лазерами с модуляцией добротности. Они очень похожи на волоконные лазеры киловаттного класса с одним существенным отличием: их пиковая мощность во время импульса до десяти раз выше их же средней мощности в чисто непрерывном режиме работы
Рис. 5. Квазинепрерывный режим
Применение импульсных и непрерывных лазеров
Лазерная очистка импульсным и непрерывным лазером
Импульсное оборудование для очистки деликатнее обрабатывает поверхность, при этом имеет большую цену и медленнее скорость очистки. Лазер непрерывного действия способен удалить более серьезные загрязнения, но при этом может нанести незначительный урон материалу, например счищая слой ржавчины, снять небольшой слой заготовки.

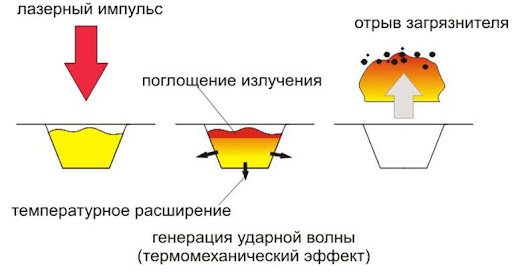

Рис. 6. Процесс импульсной очистки
Лазерная резка импульсным и непрерывным лазером
Резать материал можно как импульсным, так и непрерывным лазерным оборудованием для резки. Непрерывный режим чаще всего применяется для резки стандартного контура металла и пластика толщиной от миллиметра до сантиметра.
Для вырезания отверстий и получения точных контуров используются низкочастотные импульсные лазеры
Импульсно-периодическое излучение целесообразно в тех случаях, когда необходима прецизионная резка или когда нужно получить пазы и щели (сквозные и несквозные) малых размеров и высокой точности.
Рис. 7. Высокомощная лазерная резка YAG
Лазеры непрерывного действия на СО2 применяют для лазерной резки, при которой в зону воздействия лазерного луча подается струя газа. Газ выбирают в зависимости от вида обрабатываемого материала.
При резке дерева, фанеры, пластиков, бумаги, картона, текстильных материалов в зону обработки подается воздух или инертный газ, которые охлаждают края реза, препятствуют горению материала и расширению реза.
При резке большинства металлов, стекла, керамики струя газа выдувает из зоны воздействия луча расплавленный материал, что позволяет получать поверхности с малой шероховатостью и обеспечивает высокую точность реза.
При резке железа, малоуглеродистых сталей и титана в зону нагрева подается струя кислорода.
Лазерная сварка импульсным и непрерывным лазером
Для сварки используют твердотельные и газовые лазеры импульсного и непрерывного действия. При непрерывном излучении длительность определяется временем экспонирования, а при импульсном — длительностью импульса.
Скорость сварочного оборудования с непрерывным излучением в несколько раз превышает скорости традиционных способов сварки плавлением. Непрерывным лазерным лучом стальной лист сваривается со скоростью 100 м/ч за 1 проход при ширине шва в 5 мм.
Основные параметры режима импульсной лазерной сварки — это энергия и длительность импульсов, диаметр сфокусированного излучения, частота следования импульсов, положение фокального пятна относительно поверхности свариваемых деталей. Однако лазерная сварка с импульсным излучением по скорости сопоставима с традиционными способами сварки.
При работе в импульсном режиме существенный недостаток твердотельного лазера — низкий КПД (0,01…2,0%). Более высокую мощность и больший КПД обеспечивают лазеры, работающие в непрерывном режиме.

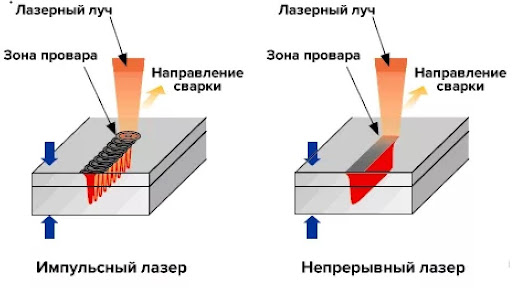

Рис. 8. Импульсная и лазерная сварка
Отличия непрерывного и импульсного лазеров
Лазеры определяются типом среды, которую они используют, например, газ, краситель, твердотельный или эксимерный. Разница между лазером с непрерывной волной (cw) и импульсным лазером с модуляцией добротности характеризуется длиной и продолжительностью лазерного излучения.
Лазер с непрерывной волной работает со стабильной или непрерывной выходной мощностью. Выходная мощность непрерывного лазера обычно измеряется в ваттах. Лазер с модуляцией добротности обычно классифицируется как импульсный лазер, поскольку его выходной сигнал характеризуется импульсами энергии, которые возникают с определенной частотой следования импульсов. Внутри резонатора лазера с модуляцией добротности находится нелинейный кристалл, известный как переключатель добротности, который не допускает никакого высвобождения лазерного излучения до его открытия. Это означает, что в лазере с модуляцией добротности накапливается энергия, которая затем высвобождается при открытии модулятора добротности, и это может привести к очень сильному лазерному импульсу. Эти импульсы обычно имеют длительность импульса 1-5 нс (в зависимости от конструкции резонатора) и имеют пиковую мощность в диапазоне мегаватт.
Способ классификации |
Категория лазера |
Особенности |
Классификация по режиму работы |
Непрерывный лазер |
Возбуждение рабочего материала и соответствующий лазерный выход может осуществляться непрерывно в большом диапазоне времени |
Импульсный лазер |
Он относится к лазеру с длительностью одного лазерного импульса менее 0,25 секунды и работает только один раз с определенным интервалом. Он имеет большую выходную пиковую мощность и подходит для лазерной маркировки, резки и ранжирования. |
|
Классификация по длительности импульса |
Миллисекундный лазер (MS) |
10-3S |
Микросекундный лазер (US) |
10-6S |
|
Наносекундный лазер (NS) |
10-9S |
|
Пикосекундный лазер (PS) |
10-12S |
|
Фемтосекундный лазер (FS) |
10-15S |
Лазеры непрерывного действия могут быть только с лазерной накачкой, импульсные - с лазерной или ламповой. Однако каждый такой лазер включает два - для накачки ( например, аргоновый) и для генерации.
Импульсные Nd:YAG лазеры работают только в импульсном режиме, диодные лазеры работают в непрерывном режиме, а волоконные лазеры могут работать как в импульсном, так и в непрерывном режиме.
Некоторые материалы - например, возбужденные димеры (или "эксимеры") инертного газа с галогеном, такие как ArF и XeCl - поддерживают лазерное излучение только в течение короткого периода в несколько наносекунд. Другие лазеры, например Nd- или Yb-лазеры с диодной накачкой (DPSS), могут работать как в постоянном, так и в импульсном режиме. Лазерные диоды или OPSL, вообще не подходят для импульсных операций.
Отличить лазер с непрерывной волной от лазера с модуляцией добротности несложно. Однако в конечном итоге именно тип работы и материал будут определять, какой из них подойдет лучше всего.
