Гравировальный станок по металлу. Виды граверов, различия и критерии выбора

• Микро гравер
• Настольный гравер
• Ударно-гравировальный аппарат
• Сетевой гравер
• Аккумуляторные граверы
• Фрезерный станок для гравировки
• Критерии выбора
• Лазерные граверы
• Виды лазерных граверов
• Как выбрать лазерный гравер по металлу?

В данной статье мы расскажем все о гравировальных станках по металлу. Здесь представлены характеристики напольных и настольных гравировальных станков с ЧПУ, лазерных граверов и других моделей.

Гравировальные станки - это универсальное оборудование для обработки различных типов материала и нанесения гравировки. С помощью различных насадок возможно выполнение таких работ как: точение, резка, сверление, полировка, насечка. Станок может использоваться для бытовых и профессиональных задач.

Станки для гравировки металла имеют свою специфику. Их основная задача - нанесение сложных узоров и элементов рельефа. Выполнить такую задачу возможно только с помощью специальных металлорежущих инструментов высокого качества. Приборы для гравировки металла отличаются по цене, мощности, способам нанесения изображения.

Микро гравер

Микро гравер подходит для работы с изделиями небольшого размера. Данное устройство имеет небольшую мощность и предназначено для короткого времени работы. Его внешний вид напоминает отвертку и применяется исключительно вручную.

Широко используется при обработке ювелирных изделий и хрупких материалов.

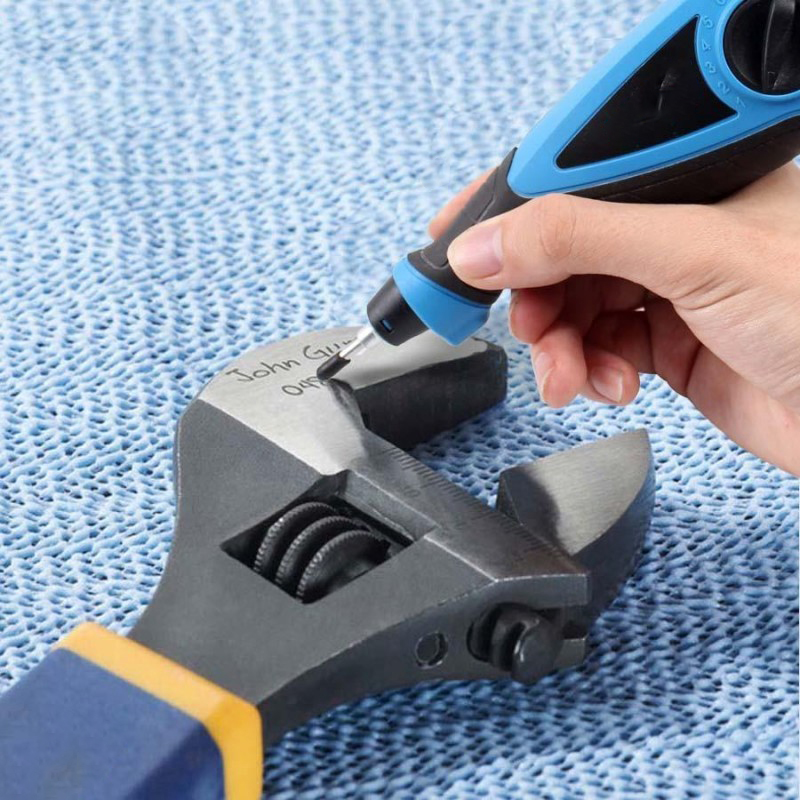

Рис. 1.  Микро гравер

Настольный гравер

Производительности этого устройства хватает для большинства видов работ. При выполнении более серьезных операций используется напольная установка.Тонкие манипуляции гораздо удобнее выполнять с помощью настольного гравера.

Ударно-гравировальный аппарат

Ударно-гравировальный аппарат работает по тому же принципу, что и перфоратор. Применяется при точечной обработке поверхности изделия. Данный агрегат используется для нанесения контурных рисунков на камне, стекле и металле. При обработке на поверхности материала появляется шелковистое покрытие.

Для выполнения работ могут применяться насадки, имеющие дисковую, сферическую, цилиндрическую форму наконечника.

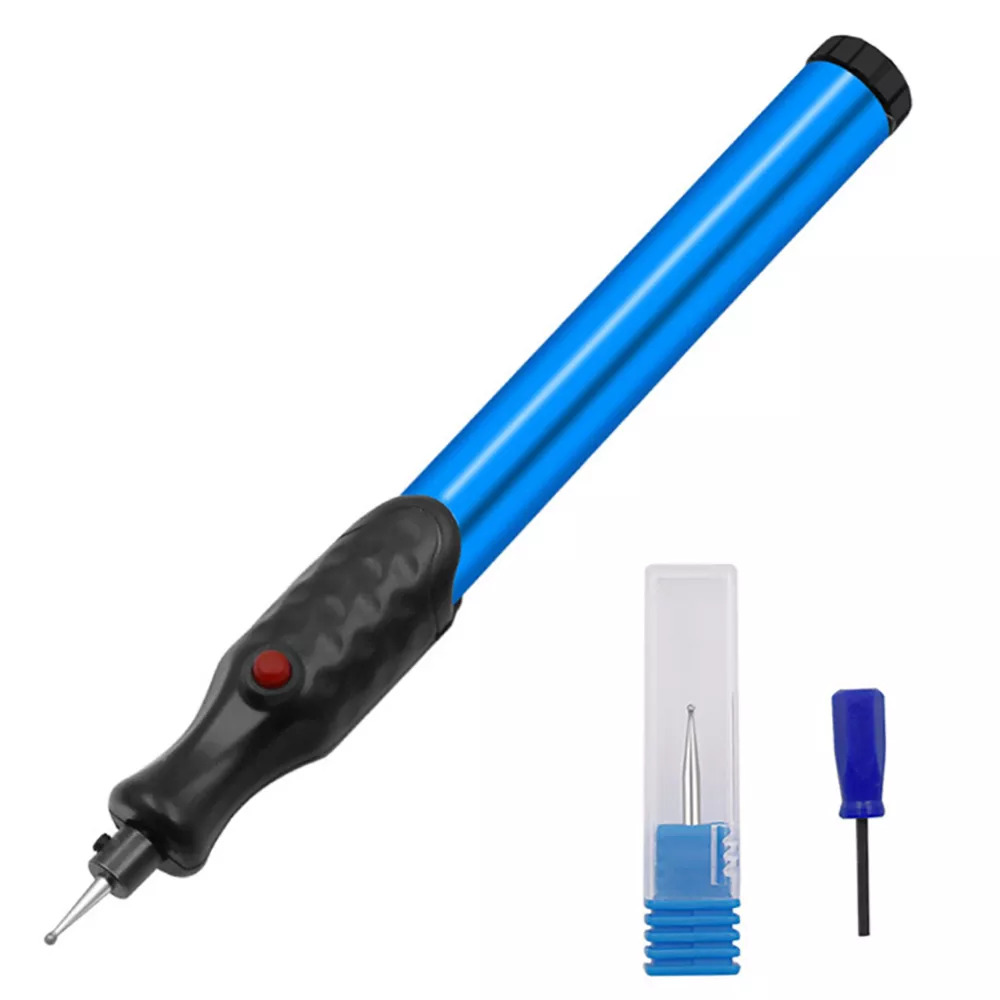

Рис. 2. Ударный гравер

Сетевой гравер

Сетевой гравер работает от электросети, так как не имеет встроенного аккумулятора. Предназначен для нанесения простых изображений и узоров. Данные устройства подвержены перегреву.

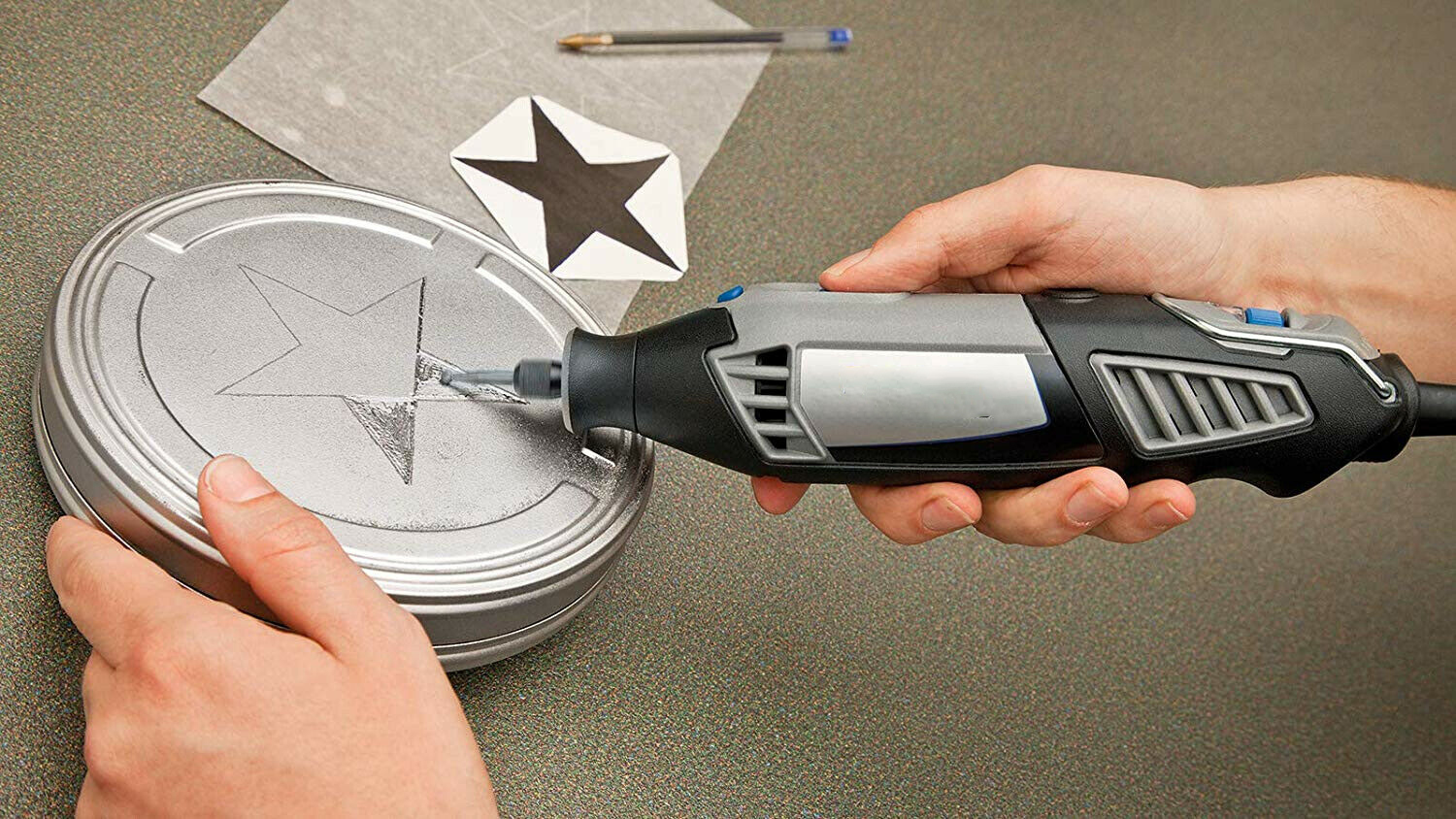

Рис. 3. Сетевой гравер по металлу

Аккумуляторные граверы

Граверы с аккумулятором более мобильны, так как у них нет провода. Но так же как и сетевые они подвержены постоянному перегреву. Данные устройства подходят для обработки камня, металла, пластика и дерева. Наличие большого выбора насадок и регулировка скорости вращения дают возможность для более широкого спектра вариантов обработки.

Аккумуляторные аппараты оборудуются батареями разной емкости: чем выше ее показатель, тем дольше вы можете работать с инструментом без необходимости подзарядки.

Фрезерный станок для гравировки

Фрезерный станок снимает материал с заготовки путем вращения режущего инструмента (фрезы) и перемещения его в заготовку.

Фрезеровка металла на станках с ЧПУ может использоваться для выполнения следующих работ:

• резки;
• шлифовки;
• гравировки;
• нанесения узоров.

В процессе используются несколько многозубчатых фрез, а тип работы (горизонтальный, вертикальный) определяется в зависимости от их установки в станке.

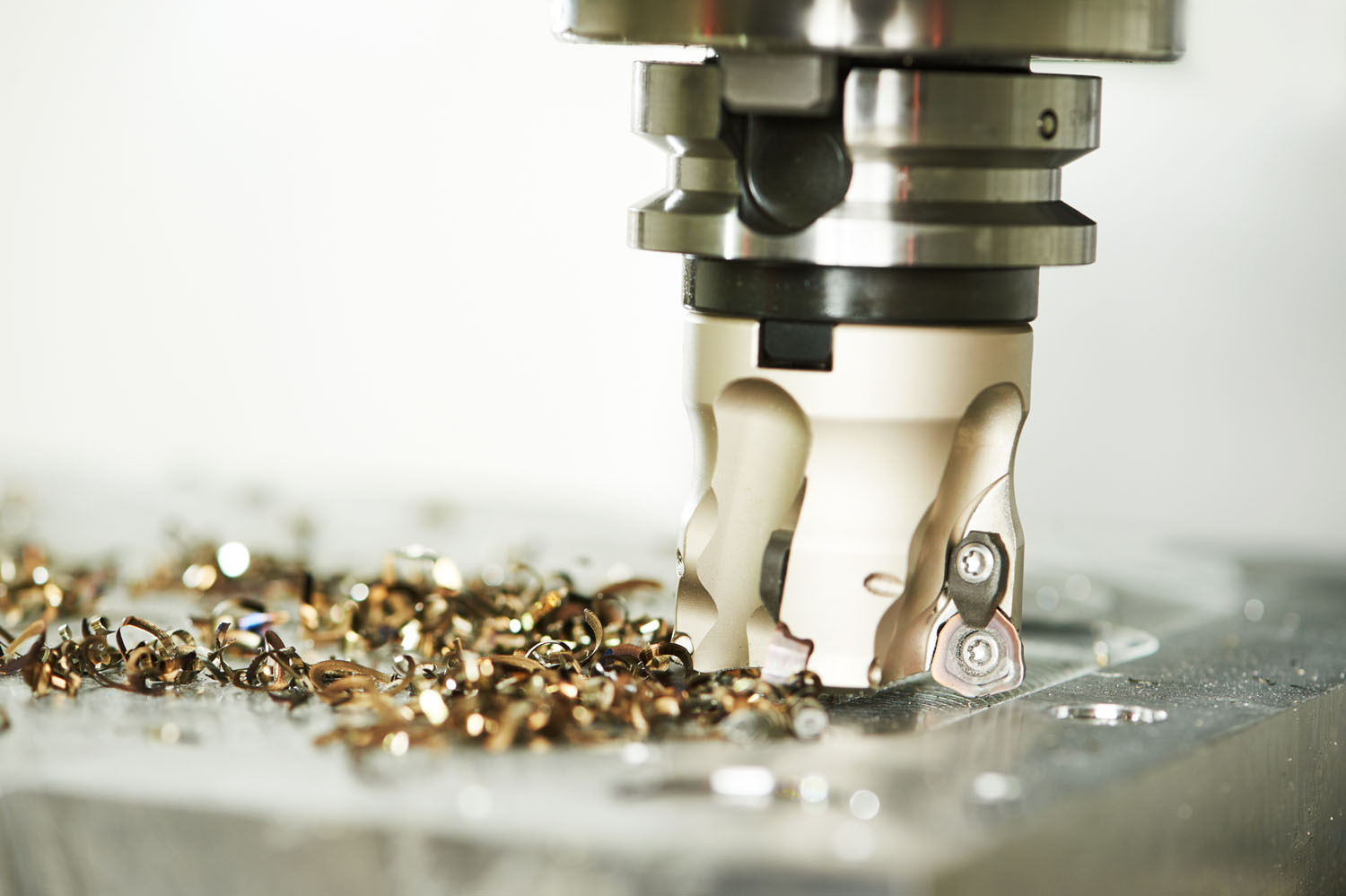

Рис. 4. Фрезеровка металла

Фрезерные станки используют различные режущие инструменты, включая вращающиеся лезвия, сверла и абразивные материалы. Большинство фрезерных станков имеют высококачественную чугунную конструкцию, двигатели с регулируемой скоростью, мощные подачи и режущие инструменты, перемещающиеся по осям x и y. Фрезерные станки используются в самых разных областях - от деревообработки до металлообработки.

На данный момент широко востребована фрезеровка алюминия, так как этот металл применяется во многих областях, таких как дизайн интерьера, разработка эксклюзивного оформления, производство элементов рекламы, операторского оборудования.

Критерии выбора

При выборе гравера необходимо учитывать следующие критерии:

• комплектация;
• мощность и напряжение;
• эргономичность;
• количество оборотов в минуту;
• продолжительность времени работы;
• мощность колебаний.

Чаще всего электрические граверы оснащаются двигателями мощностью до 300 ватт. Для выполнения простых работ подойдет модель с мощностью 150-200 ватт. Для сложной и профессиональной обработки необходимы граверы с большей мощностью, от 250 Вт. Чем больше данный показатель, тем выше производительность инструмента. Если станок необходим для домашнего пользования, то подойдут простые маломощные устройства.

В промышленных аппаратах  движется рабочая поверхность, а головка остается на месте. Бытовая аппаратура, напротив, всегда работает по принципу «головка работает, поверхность неподвижна.

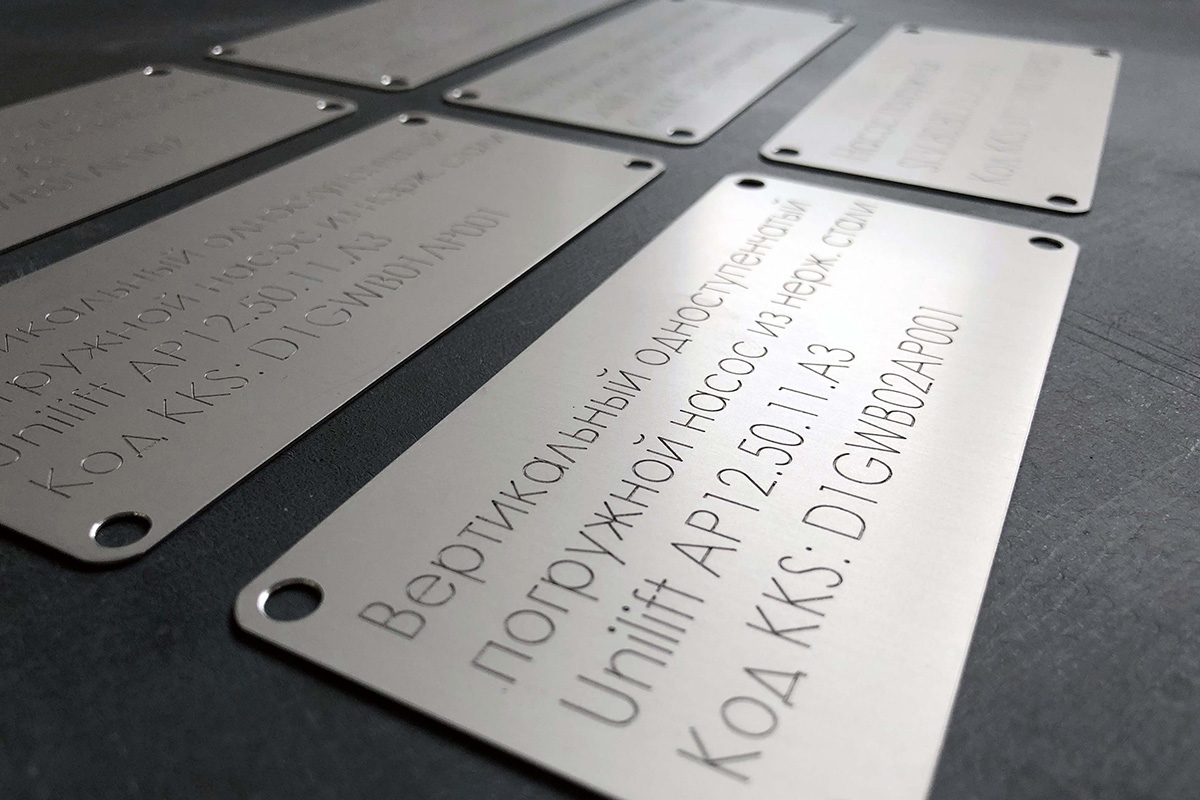

Рис. 5. Гравировка на металле

Важным критерием при выборе также является скорость вращения вала. Во многих устройствах в среднем составляет от 15 до 35 тысяч оборотов. Чем тверже обрабатываемый материал, тем выше должна быть эта скорость.

Лазерные граверы

При лазерной гравировке луч удаляет поверхность металла, создавая углубление с различной структурой поверхности.

Лазерная гравировка в зависимости от вида металла образует разную структуру. Шероховатую структуру, которая имеет черный цвет или гладкую структуру, которая получается белой.

При лазерной гравировке рисунок наносится с помощью комбинированного процесса абляции и испарения материала. Интенсивность излучения лазерного луча настолько высока, что материал плавится и частично испаряется в процессе. В результате чего на материале появляется углубление. Средняя глубина гравировки составляет от 10 до 50 мкм.

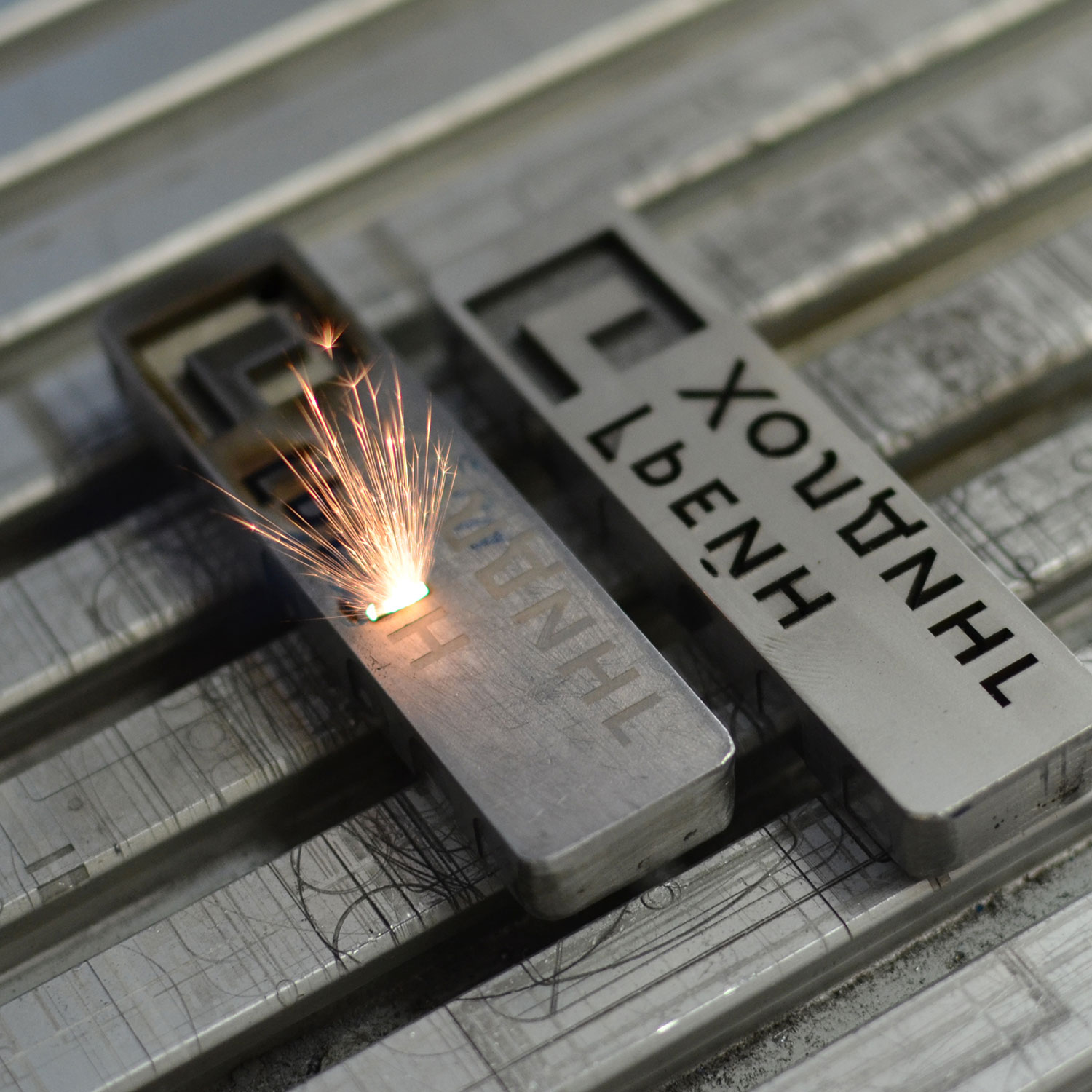

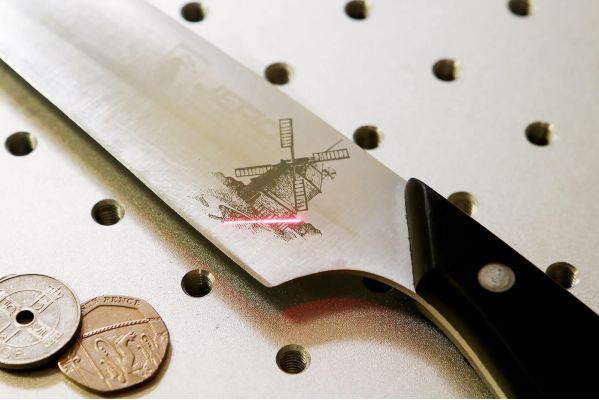

Рис. 6. Лазерная гравировка металла

Виды лазерных граверов

• Граверы, работающие за счет инфракрасных лучей, испускаемых углекислым газом;
• С твердотельным источником излучения. Качественно обрабатывают даже самую прочную сталь;
• Волоконные лазерные граверы потребляют относительно мало тока. Долго служат и отличаются маленьким размером светового пятна.

Как выбрать лазерный гравер по металлу?

При выборе лазерного гравера по металлу необходимо учитывать следующие характеристики:

Назначение

Лазерные граверы можно использовать для самых разных целей. Например, вы можете использовать его для вывесок, брендинга и этикеток продукции. Именно от вида предстоящих работ зависит необходимая модель станка.

Тип металла

Разные лазерные граверы лучше подходят для разных типов металла. Например, если вы хотите гравировать алюминий, лучше выбрать лазерный гравер, предназначенный специально для данного материала.

Бюджет

Цена лазерных граверов может варьироваться от нескольких сотен долларов до нескольких тысяч. Поэтому, прежде чем приступить к покупке, необходимо определиться с бюджетом.

Размер гравировки

Важно подобрать размер площади на которой станок может работать, так как некоторые лазерные граверы способны работать только с небольшими поверхностями материала.

Мощность

Для работы с металлом необходимо подобрать соответствующую рабочую мощность и давление газа, чтобы получить нужный результат.
