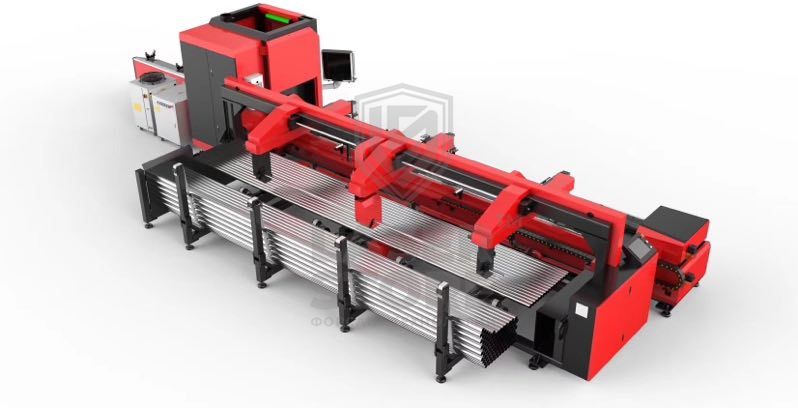

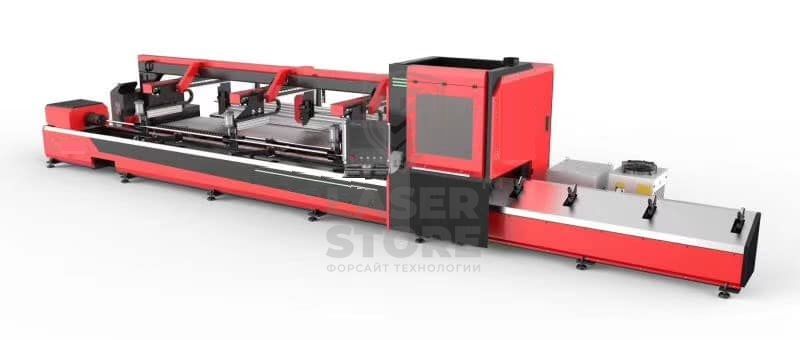

Оптоволоконный лазерный труборез для раскроя труб TORWATT 0206 AUTO с автозагрузкой
62669
В наличии
Назначение
Предлагаемый комплекс предназначен для скоростного и экономичного лазерного раскроя труб с помощью высокоэффективного мощного промышленного иттербиевого волоконного лазера.
Особенности комплекса
При изготовлении комплекса используются высококачественные комплектующие ведущих мировых производителей компонентов автоматизации (Германии, Японии, Тайваня).
Конструкция стола выполнена в виде прочного сварного каркаса, что обеспечивает жесткость и долговечность конструкции. Стол оборудован выдвижными поддонами и системой вытяжной вентиляции дымоудаления, который подключается к системе вытяжной вентиляции. Дополнительно возможна поставка рекуперационных систем очистки воздуха.
Кинематическая схема координатного стола выполнена в виде жесткой портальной конструкции на основе высококачественных готовых линейных модулей перемещения. Механические приводы отличает максимальная жесткость и нагрузочная способность благодаря увеличенным размерам профиля с оптимизированным поперечным сечением.
Для перемещения осей комплекса используются компактные, высокоточные и динамичные сервопривода фирмы Yaskawa (Япония), с цифровым импульсным управлением. Фирма Yaskawa является признанным лидером в производстве сервоприводов и серводвигателей во всем мире. Применение продукции Yaskawa позволяет при той же стоимости существенно поднять точностные и скоростные характеристики механотроники комплекса.
Для подачи технологического газа в зону обработки (воздух, кислород или азот) используется 3-х канальная система, построенная из высоконадежных пневматических компонентов (Германия).
Основные преимущества серии AUTO с автозагрузкой
Установки лазерной резки TORWATT 0206 AUTO с Автозагрузкой на базе координатной системы и волоконного лазера – недорогое, высокопроизводительное и эффективное решение для малого и среднего бизнеса.
Основные опции
- Волоконный лазер: IPG (Россия)/ Raycus (Китай);
- Чиллер: HANLI;
- Лазерная режущая голова: Raytools (Швейцария) с автофокусом;
- Серводвигатель:Yaskawa (Япония) 1,8квт;
- Контрольная программа CypCut (язык интерфейса Русский, Английский);
- Направляющие: HIWIN (Taiwan);
- Зубчатая рейка: YYC (Taiwan);
- Трансмиссия Apex (Taiwan);
- Редуктор MOTOVARIOS;
- Стабилизатор;
- Компьютер;
- Вытяжной вентилятор;
- Стойка управления уникальная разработка для лёгкой эксплуатации;
- Автоматическая система смазки;
- Пропорциональный клапан SMC;
- Гарантия – 24 месяца;
- Максимальный вес обрабатываемой трубы – 150 кг;
- Рабочее поле: 6000*220мм;
- Масса станка 8000 кг.
Дополнительно
- Режущая головка Precitec (Германия) - LightCutter с автофокус;
- 3D Лазерная Голова для 4 или 5 осей;
- Криогенные газификаторы и крио цилиндр DPL450-196-2,3;
- Воздушный компрессор, осушитель воздуха и воздушный резервуар. Мощность: 22 кВт, рабочее давление: 3,0 МПа 30Бар CATAIR (Китай);
- Фильтр очистки воздуха максимальная производительность - 11000 м2 / ч. Puhua (Китай)..
Конкурентные преимущества
- Функциональное программное обеспечение;
- Простое и удобное ЧПУ;
- Монтаж и пуско-наладка, обучение – входит в стоимость станка;
- Управление с одного рабочего места и из одной программы;
- Удобный графический интерфейс;
- Интуитивно понятное и простое ПО;
- Библиотека материалов;
- Журнал мастера.
Почему выбирают нас
- Наличие большого склада комплектующих и опционального оборудования: гарантия оперативности в решении всех технических вопросов
- Проверка, юстировка и настройка станков перед отправкой клиентам – позволяет свести к минимуму брак.
- Устанавливаем «свежие» источники лазерного излучения с датой производства не старше 3-х месяцев до даты сборки с реальной мощностью (другие производители могут использовать восстановленные лазеры или «выбраковку» – это, к сожалению, реальность
- Работаем напрямую от фабрики и используем оригинальные комплектующие
- Предоставление подменного станка на период проведения гарантийного ремонта (для стандартных моделей, в случае отсутствия необходимых деталей на складе поставщика)
| Источник излучения | |
| Тип | Иттербиевый волоконный лазер |
| Лазерный источник | Raycus (Китай) |
| Лазерная режущая голова | Raytools с автофокусировкой |
| Параметры точности* | |
| Точность позиционирования, мм | ±0,05 |
| Повторяемость позиционирования, мм | ±0,03 |
| Характеристики перемещений | |
| Векторные ускорения по осям X и Y | 0.8 G |
| Скорость свободных перемещений по осям X, Y, Z, | синхронно до 140 м/мин |
| Программное обеспечение | |
| Контрольная программа | CypCut (язык интерфейса Русский, Английский) |
| Поддерживаемые форматы | CorelDraw, AutoCAD, Photoshop |
| Дополнительная информация | |
| Качество луча | < 0.373mrad |
| Электрическое питание | 220v/380v 50Hz/60Hz/60A/6квт |
| Вспомогательный газ | Кислород, Азот, и Сжатый воздух |
| Сертификация | ISO, CE, FDA |
| Качество луча | <0.373mrad |
| Длина волны лазера | 1060 нм |
| Скорость холостого хода | 140м/мин. |
| Приводная система | Panasonic X:0.75KW,Y:3KW, W1:3KW,W2:4.4KW,Z：0.4k，C：3KW |
| Трансмиссия | Зубчатая рейка ШВП TBI (Taiwan) + линейный направляющий рельс HIWIN (Taiwan) |
| Не обрабатываемая часть, мм | 100 |
