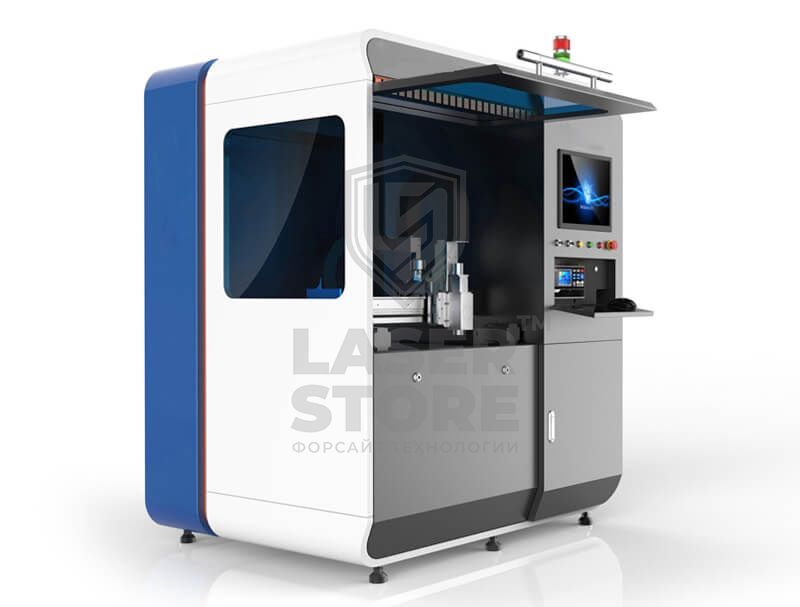

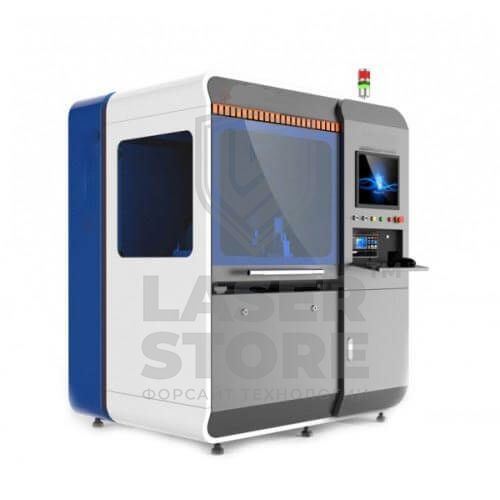

Волоконный лазерный станок для резки металла TORWATT 6040LN

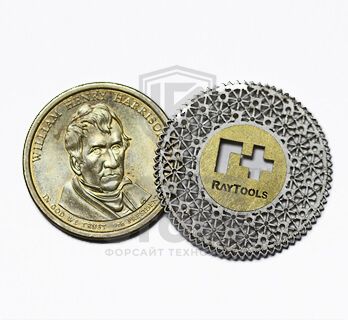

Волоконный лазерный станок для резки металла TORWATT 6040LN — станок высокой точности с рабочим полем 600х400 мм для чистовой обработки материалов (углеродистая и нержавеющая стали) в сферах промышленности, где требуется чистый прецизионный рез (электроника, производство часов, оправ для очков, украшений, сувенирной продукции и т.д.).
Станок сделан на базе оптоволоконного излучателя, благодаря чему он потребляет мало электроэнергии (по сравнению с углекислотными лазерами разница достигает 70-80%) при высокой производительности и возможности работать 24 часа в сутки.
Преимущества
- Портал 3-го поколения. При его изготовлении используются те же технологии, что в аэрокосмической отрасли. Порталы 1-го и 2-го поколения, делавшиеся из стали и обычного алюминия соответственно, обладали рядом недостатков, влиявших как на скорость, так и на качество. Здесь же используется авиационный алюминий: легкий, без структурных дефектов, с хорошей ударной вязкостью, низкой плотностью, устойчивый к окислению и коррозии. Все это позволяет достигать лучшего результата при резке.

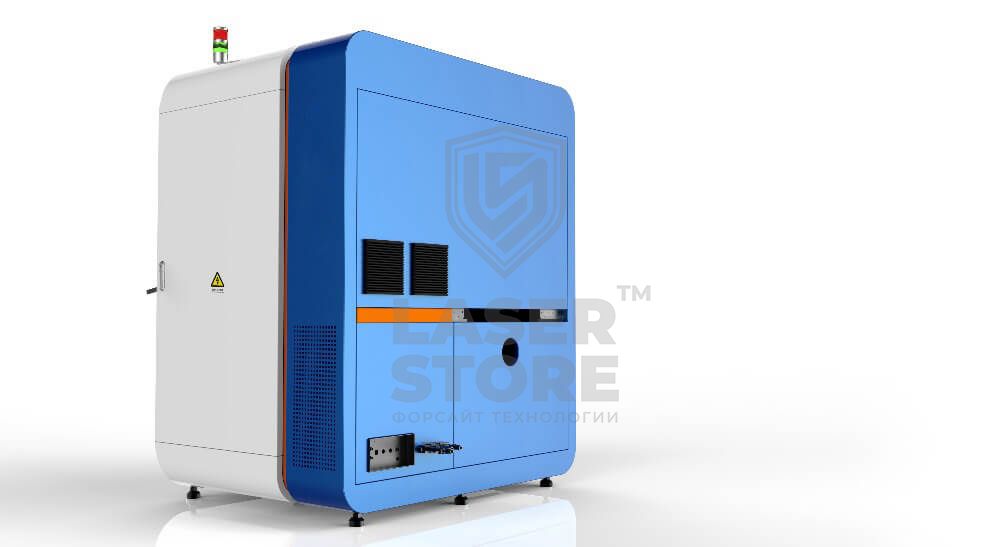

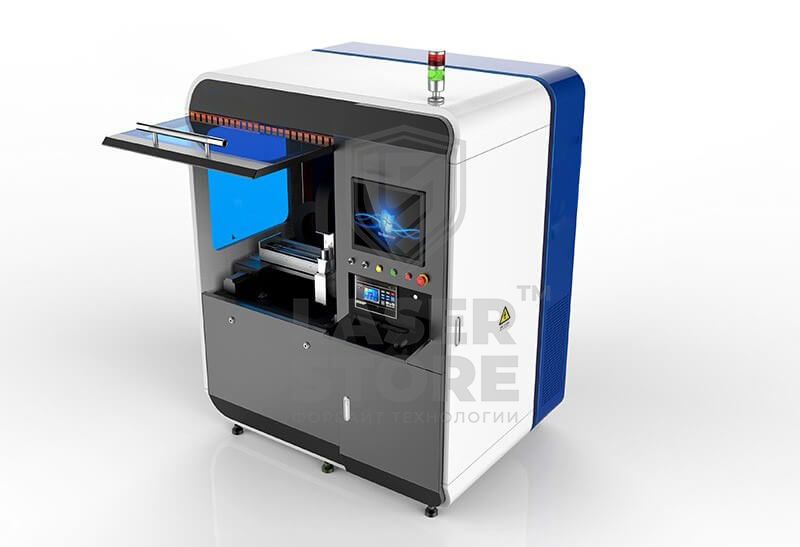

- Герметичная кабина. Чтобы продукты горения не попадали в окружающую среду, рабочее пространство защищено герметичной кабиной, оборудованной системой фильтрации. Для наблюдения за работой используется смотровое окошко (со стеклом толщиной 5 мм, согласно европейскому стандарту).
- Двойные направляющие. Двухсторонние направляющие (пр-во Hiwin, Тайвань) установлены с двух сторон оси Y. На высоких скоростях это обеспечивает точность и прямолинейность реза.
- Режущая головка с автофокусом. Подстройка происходит автоматически, причем в процессе резки в том числе (можно обрабатывать листы, у которых есть перепады по толщине). Автоматическая фокусировка быстрее ручной настройки в 10 раз. Кроме того, она не требует от оператора специальных знаний, а, следовательно, позволяет работать со станком человеку без большого опыта.
- Качественные элементы. Станок собирается из комплектующих, сделанных в Японии (серводвигатель Panasonic), Тайвани (направляющие Hiwin). Благодаря этому обеспечивается высокие ускорение резки (0.5G) и точность позиционирования (0,008 мм). Срок службы – более 10 лет.
TORWATT 6040LN работает с материалами
Обрабатываемые материалы
Латунь
Медь
Нержавеющая сталь
Углеродистая сталь
Технические характеристики:
| Размер рабочего поля | 600*400 мм |
| Максимальный ход по оси X | 600 мм |
| Максимальный ход по оси Y | 400 мм |
| Максимальный ход по оси Z | От 120 мм |
| Габариты общие | 1200*1800*2000 мм |
| Марка лазерной головы | Raytools(Швейцария) или Au3Tech |
| Марка лазерного излучателя | IPG/Raycus |
| Мощность лазерного излучателя | От 500W/700W/750W/1000W/1500W/2200W |
| Ресурс лазерной трубки | До 100 000 часов |
| Длина волны лазера | 1080± 5 нм |
| Система приводов(передача) по осям X-Y | Шаровинтовая пара TBI/25 мм |
| Система приводов(передача) по оси Z | Шаровинтовая пара TBI/25 мм |
| Направляющие по осям X-Y-Z | Профильные(рельсовые) Hiwin или PMI толщиной 25-30 мм (под заказ 35 мм) |
| Система смазки направляющих | Централизованная автоматическая |
| Серводвигатели | DeLta(Тайвань) / под заказ установим Yaskawa(Япония) |
| Серводрайверы | DeLta(Тайвань) / под заказ установим Yaskawa(Япония) |
| Планетарные редукторы по осям X-Y | MOTOVARIO (Франция)/Shimpto(Япония) |
| Точность перемещения по осям | ±0.03 мм |
| Точность повторного перемещения по осям | ±0.008 мм |
| Точность позиционирования | 0,03 мм/м |
| Точность репозиционирования | 0,02 мм/м |
| Максимальная скорость холостого хода по осям X-Y | До 60 000 мм/мин |
| Максимальная скорость резки | До 40 000 мм/мин |
| Ширина реза | До 0,1 мм |
| Глубина реза | От 0,5 до 16 мм в зависимости от металла и мощности излучателя. |
| Программа управления ЧПУ | Cypcut на русском языке |
| Панель(монитор) | ЖК 17’’ |
| Поддерживаемый формат файлов | G code AI, PLT, DXF, DW, Cad, CorelDraw |
| Грузоподъемность стола | До 100 кг |
| Вес оборудования | До 1200 кг |
| Напряжение | 380V |
| Частота | 50 Гц |
| Количество фаз | 3 |
| Вид охлаждения | Водяное (чиллер водяного охлаждения) |
| Общая потребляемая мощность оборудования в сборе | От 16 Квт |
