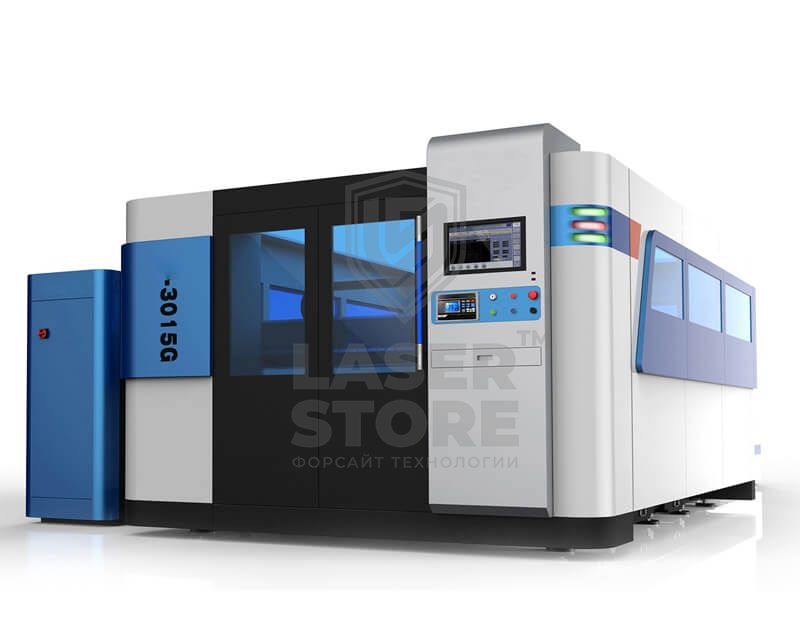

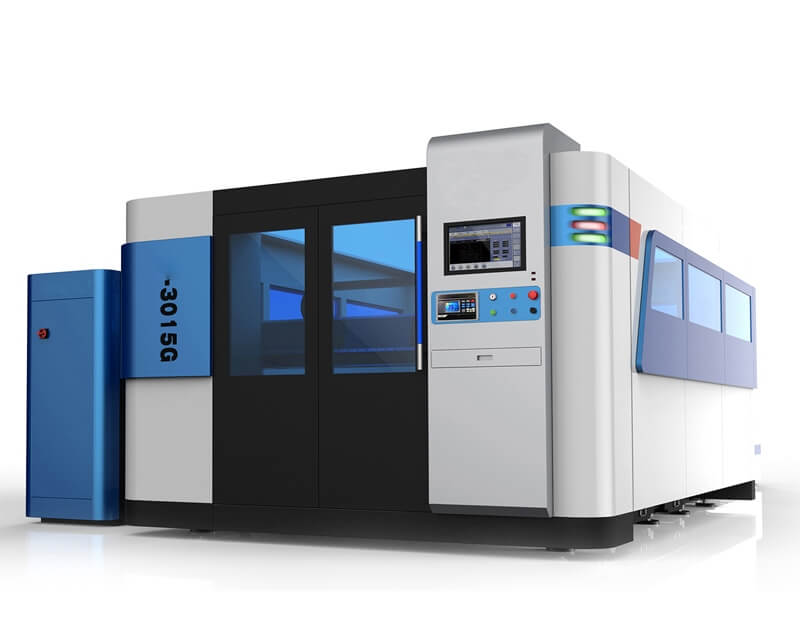

Оптоволоконный лазерный станок для резки металла с защитной кабиной и сменными столами TORWATT 1530G

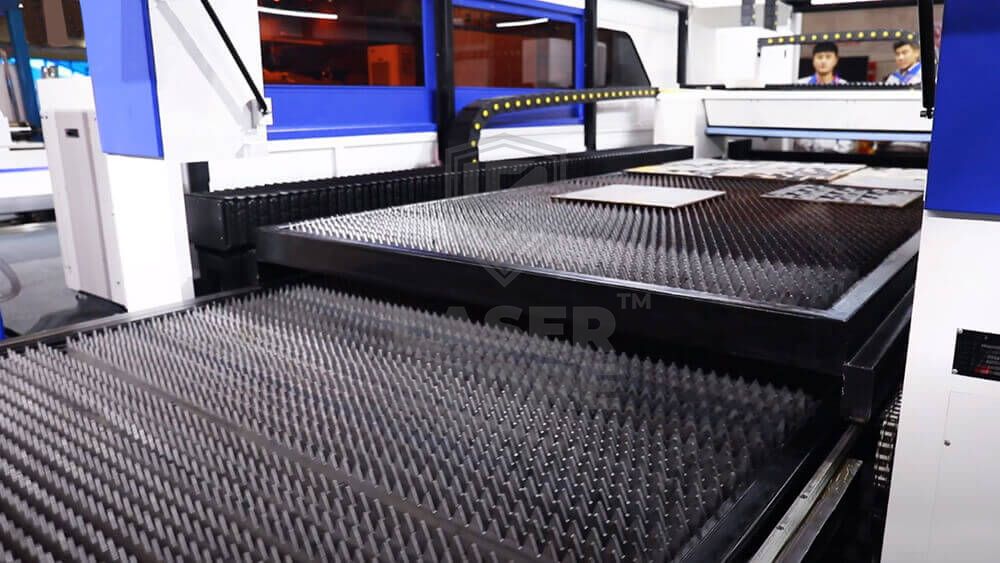

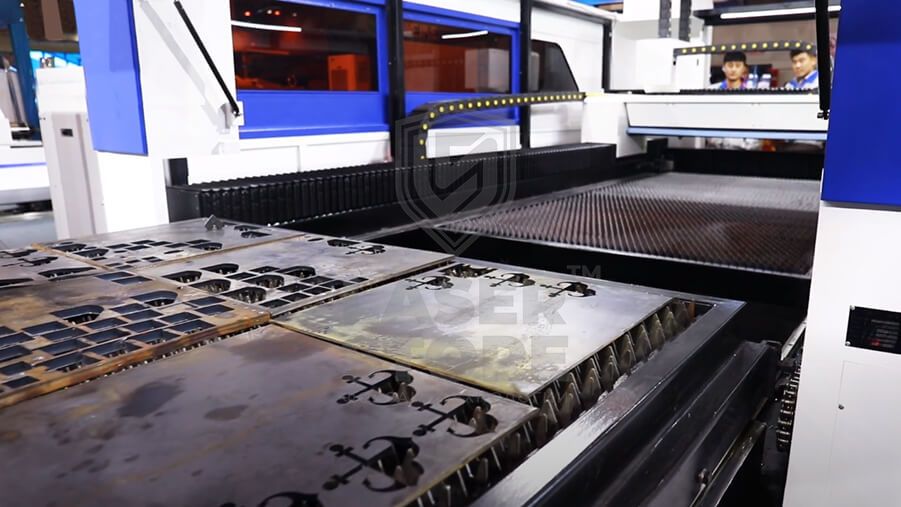

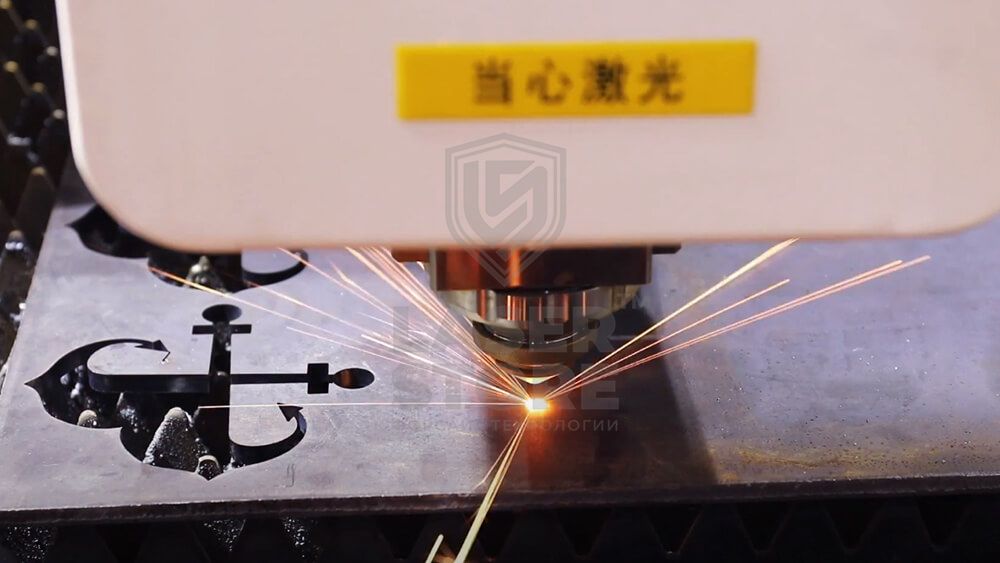

Cтанок для резки металла TORWATT 1530G — станок с ЧПУ, предназначенный для резки металла (нержавеющая, легированная, углеродистая и кремнистая сталь, медь, латунь, алюминий и др.). Оборудован защитной кабиной, предотвращающей задымление рабочего помещения (имеется система фильтров, через которые проходит дым). Есть смотровое окошко из защитного стекла толщиной 5 мм. Станок с двумя сменными столами (смена за 15 сек.).
Материал станины — листовая сталь, поэтому она тяжелее, чем конструкции из труб. Станина дополнена 4 стропами для увеличения устойчивости, благодаря этому запаса прочности хватит на 20 лет работы без деформаций. Дополнительное утяжеление и жесткость конструкции обеспечивают снижение количества вибраций, что в свою очередь положительно влияет на качество реза.
Материал портала — авиационная сталь (прессование 4300 т, искусственное старение). Высокая прочность при низком весе, коррозийная стойкость и отсутствие структурных микрощелей позволяют продлить срок службы портала, а скорость обработки — увеличить.
Преимущества
- Экологичность и экономичность. Не загрязняет окружающую среду продуктами горения благодаря наличию фильтров. Потребляет в 4-5 раз меньше электроэнергии, чем аналогичные станки с CO2-лазером.
- Пылезащита IP65. Шкаф управления, в который помещены лазерный источник и электрические компоненты,— герметичен, пыль в него не попадает, а значит, станок прослужит дольше. Кроме того, для предотвращения перегрева деталей шкаф оснащен кондиционером с термостатом.
- Качественный экран. Вертикальный, с высоким разрешением, повышенной четкостью и широким углом обзора. Сделан из закаленного стекла.

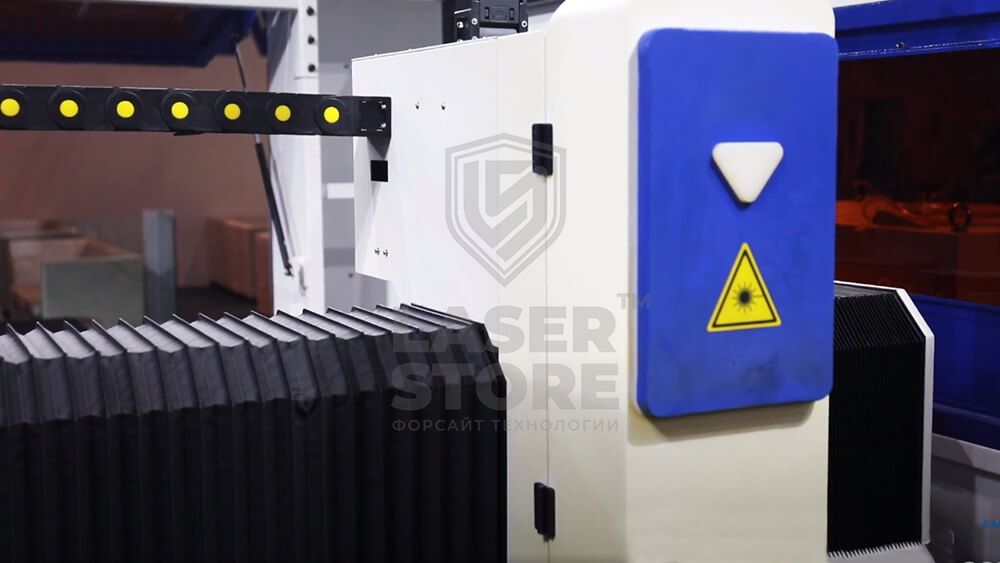

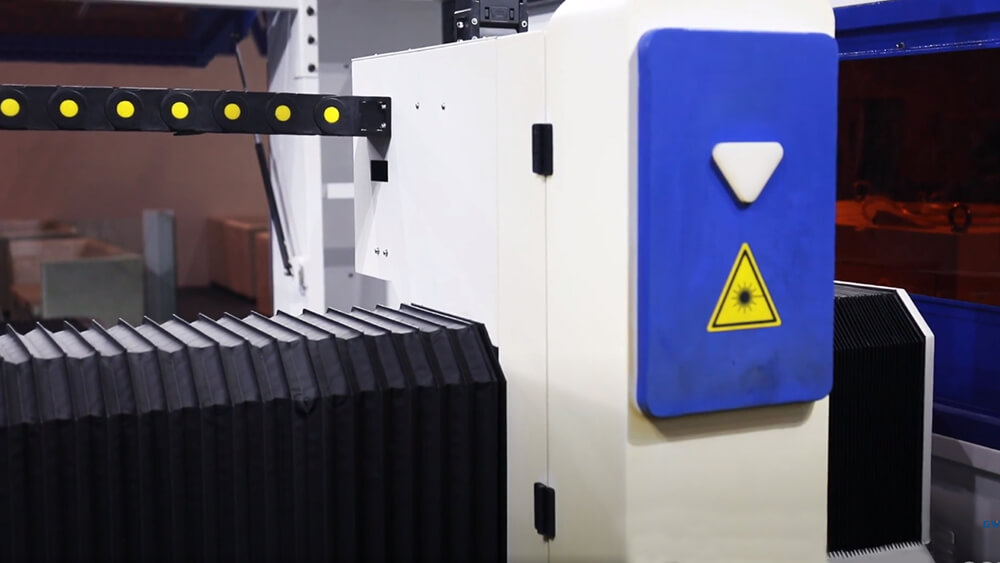

- Безопасность. Подвижные части в целях безопасности оператора и для защиты механизмов от попадания пыли закрыты гофрой. Смазка подвижных элементов осуществляется автоматически.
- Водяное охлаждение. Чиллер Tongfei (Китай) обеспечивает эффективное охлаждение (точность регулировки ±1 °С). Наличие фильтра и деионизатора позволяет реже менять воду. Есть защита от перегрева и чрезмерного понижения температуры, протечки хладагента, перегрузки и неисправности компрессора.
Основные опции
- Рабочее поле 1500 мм / 3000 мм;
- Волоконные лазеры IPG (Россия)/ Raycus (Китай);
- Голова Raytools или Worthing;
- Серводвигатель Yaskawa (Япония) 1,8Квт;
- Редуктор Motoreducer (Франция);
- Контрольная система: Cypcut;
- Трансмиссия: зубчатая рейка Atlanta (Германия);
- Направляющие Hiwin (Taiwan);
- Максимальная холостая скорость 120м/мин;
- Вес: 7500 кг;
- Станина обработана при помощи продольно-фрезерного станка GLU28 и калибровка при помощи лазерного интерферометрического измерительного прибора;
- Гарантированная точность позиционирования +/‐0,02мм;
- Гарантия — 24 месяца;
Дополнительно
- Лазерная оптическая голова Raytools (Ресурс излучателя 100 000 часов Raytools — швейцарская разработка.
- Контрольная система: SeCut PROF (язык интерфейса Русский, Английский)
- Стойка управления
- Рабочий стол 6000х2000 мм;
- Сменный стол 3000х1500мм;
- Рабочий стол 4000х1500мм — 4015;
- Рабочий стол 4000х2000мм — 4020;
- Рабочий стол 10000х2000мм — 10020;
- Кабинетная защитная от излучения;
- Модуль трубореза с электрическим патроном 3 м;
- Модуль трубореза с электрическим патроном 6 м;
- Режущая головка Precitec (Германия);
- LightCutter с автофокусом;
- Модуль трубореза 6м с ручным патроном 200 мм (не советуем использовать ручной);
- Увеличение диаметра патрона модуля вращения трубы до 300мм, усиление рамы установки модуля;
- Доставка по ЖД транзитное время 20-25 календарных дней с момента отгрузки.
Конкурентные преимущества
- Функциональное программное обеспечение;
- Простое и удобное ЧПУ;
- Монтаж и пуско-наладка, обучение — входит в стоимость станка;
- Управление с одного рабочего места и из одной программы;
- Удобный графический интерфейс;
- Интуитивно понятное и простое ПО;
- Библиотека материалов;
- Технология LineSeCut;
- Управление мощностью излучения в зависимости от скорости;
- Библиотека материалов;
- Автоматическое создание программ резки;
- Автоматическое выделение и разрезание потенциально опасных обрезков;
- Задание зон безопасности;
- Петлевая обработка углов;
- Таймеры обслуживания;
- Статистика и экономика производства;
- Журнал мастера;
- Мониторинг и управление системами установки: системой слежения, системой охлаждения, лазером;
- Дистанционная диагностика;
- Бесплатные обновления.

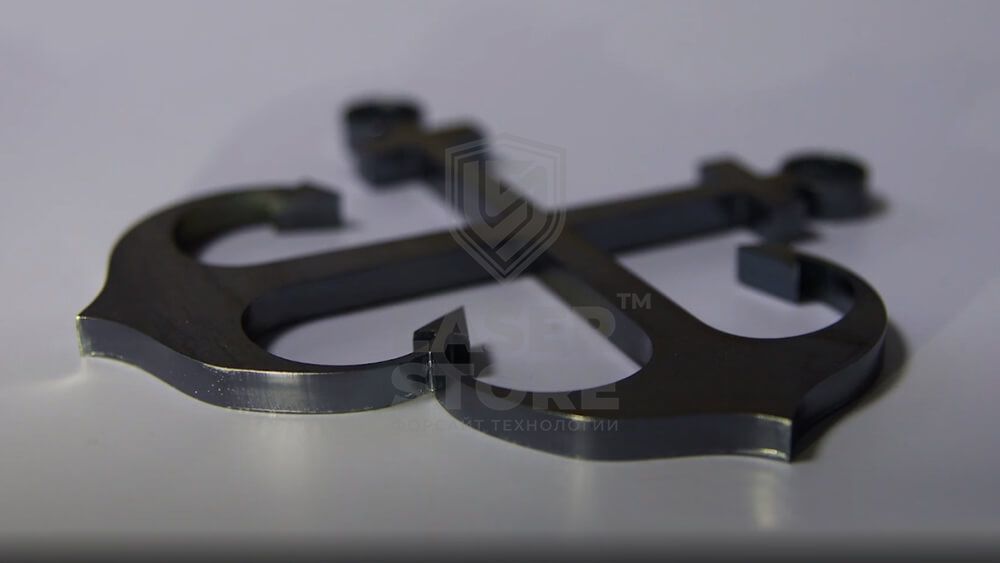

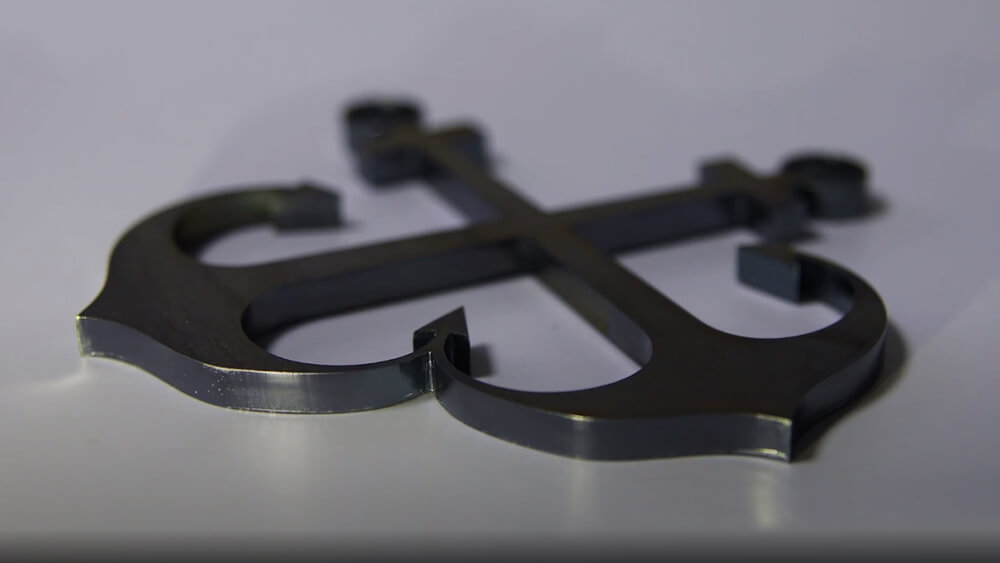

TORWATT 1530G работает с материалами
Почему выбирают нас
- Наличие большого склада комплектующих и опционального оборудования: гарантия оперативности в решении всех технических вопросов;
- Проверка, юстировка и настройка станков перед отправкой клиентам — позволяет свести к минимуму брак;
- Устанавливаем «свежие» источники лазерного излучения с датой производства не старше 3-х месяцев до даты сборки с реальной мощностью (другие производители могут использовать восстановленные лазеры или «выбраковку» — это, к сожалению, реальность;
- Работаем напрямую от фабрики и используем оригинальные комплектующие;
- Предоставление подменного станка на период проведения гарантийного ремонта (для стандартных моделей, в случае отсутствия необходимых деталей на складе поставщика).
Обрабатываемые материалы
- Латунь
- Медь
- Нержавеющая сталь
- Углеродистая сталь
Технические характеристики:
Тип | Иттербиевый волоконный лазер |
Лазерный источник | IPG (Россия)/ Raycus (Китай) |
Лазерная режущая голова | Raytools с автофокусировкой |
Длина, мм | 8540 |
Ширина, мм | 3580 |
Высота, мм | 2150 |
Вес (не более), кг | 8000 |
Диаметр трубы | 20-220мм (300мм опционально) |
Зона обработки, мм | 3000х1500 |
Максимальная нагрузка на стол, кг | 500 |
Характеристики точности:
Точность позиционирования по всем осям, мм | ±0,05 |
Повторяемость позиционирования, мм | ±0,03 |
Характеристики перемещений:
Векторные ускорения по осям X и Y | 1,5 G |
Скорость свободных перемещений по осям X, Y, Z | синхронно до 120 м/мин |
Контрольная программа | Cypсut |
Поддерживаемые форматы | CorelDraw, AutoCAD, Photoshop |
Качество луча | < 0.373mrad |
Электрическое питание | 220v/380v 50Hz/60Hz/60A/6квт |
Вспомогательный газ | Кислород, Азот, и Сжатый воздух |
Сертификация | ISO, CE, FDA |
Длина волны лазера | 1060 нм |
Скорость холостого хода | 120м/мин |
Точность повторного позиционирования | ±0.03мм/м |
Приводная система | Система сервопривода, На осях X - 850вт Японский Yaskawa Y - 1800вт Yaskawa * 2шт Z- 750вт Panasonic |
