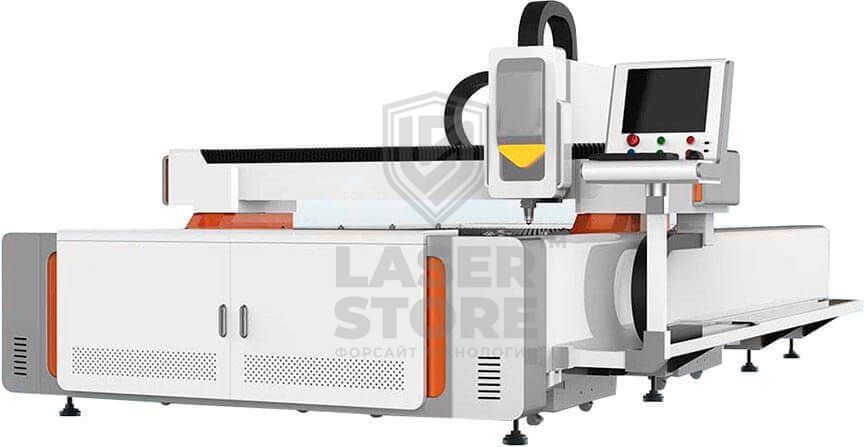

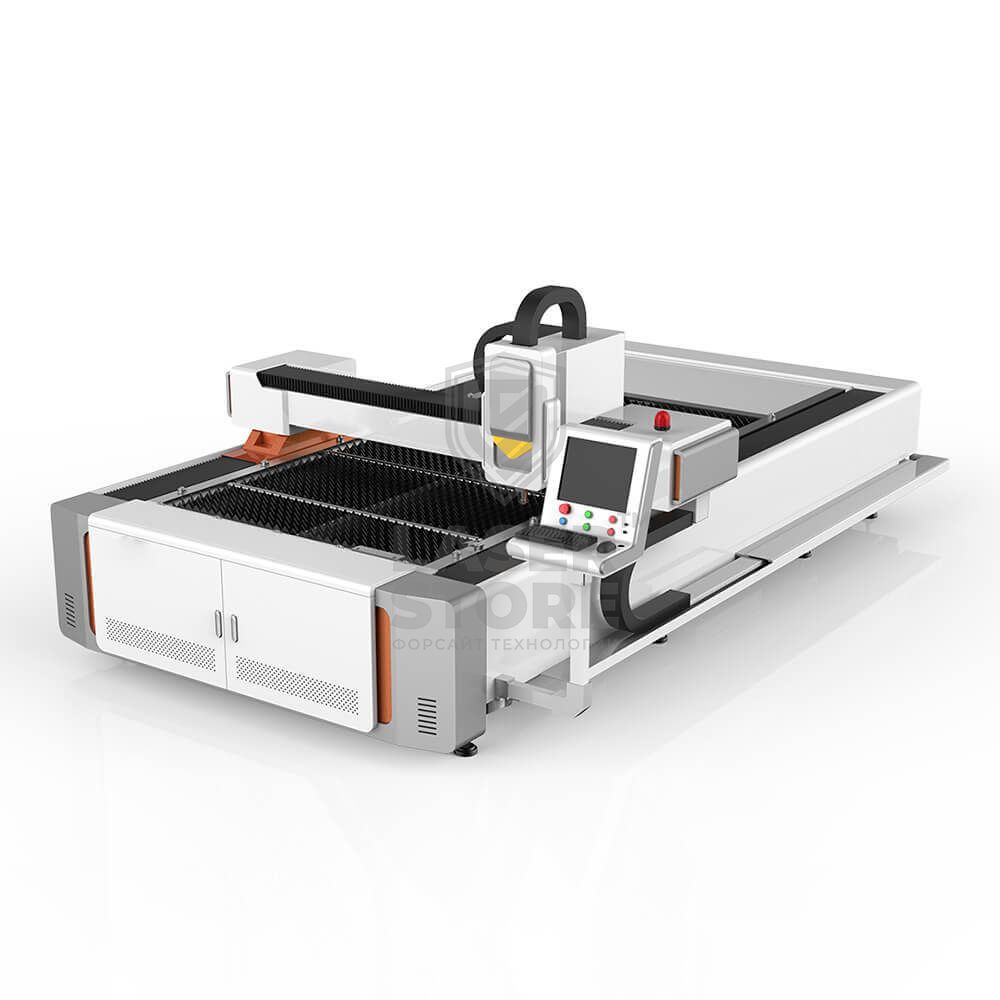

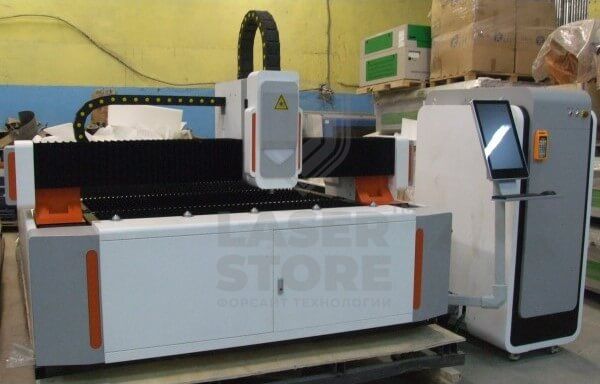

Оптоволоконный станок для лазерной резки металла TORWATT 1530L
62314
В наличии
Cтанок для лазерной резки металла TORWATT 1530L — станок на базе оптоволоконного излучателя, предназначенный для резки следующих видов металла (толщина зависит от мощности лазера): углеродистая и нержавеющая сталь, алюминий и его сплавы, латунь, оцинкованные листы, медь и др.. Можно расширить функционал станка, установив устройство для резки труб. Станок оборудован ЧПУ, дает качественный, без заусенцев рез. В сборке используются механизмы и детали от лучших производителей, поэтому аппарат прослужит долго (до 20 лет).
Преимущества
- Автофокусировка. На станок устанавливается режущая головка с автоматической фокусировкой. Благодаря этому оператор может не обладать большим опытом, не знать тонкостей ручной фокусировки и ее тестирования. Достаточно настроить программу, а дальше машина сделает все сама (автоматическая подстройка фокусировки происходит в режиме реального времени, что особенно важно для материалов с неравномерной толщиной листа).
- Литой портал 3-го поколения из авиационного алюминия. Его предшественники 1-го и 2-го поколения (сталь и алюминий соответственно) отличались одни большим весом, другие – склонностью к деформации. 3-е поколение сделано с использованием технологий, применяемых в аэрокосмической сфере, и лишено всех этих недостатков. Портал легкий, прочный, не подвержен коррозии, обеспечивает высокую скорость работы.
- Пульт ДУ. Позволяет управлять станком, не подходя к ЧПУ, оперативно менять установки. С его помощью можно выполнять следующие операции: запуск и остановка, увеличение/уменьшение скорости подачи и фокусного расстояния, обратный ход.
- Вертикальный экран из закаленного стекла. Прочный, с хорошим углом обзора, высокой контрастностью.
- Водяной чиллер. Для бесперебойной работы станка обязательно наличие непрерывного охлаждения лазерных излучателей. Воду в чиллере Tongfei можно менять чуть реже, чем в других подобных устройствах, т.к. он оснащен фильтром и деионизатором. При неисправности, наличии перегрузок, поломок (например, протечке хладагента), срабатывает сигнальная система.
Основные опции
- Рабочее поле 1500 мм / 3000 мм;
- Волоконные лазеры IPG (Россия)/ Raycus (Китай);
- Голова: Raytools или Worthing;
- Серводвигатель: Yaskawa (Япония);
- Редуктор: Motoreducer (Франция);
- Контрольная система: Cypcut;
- Трансмиссия: зубчатая рейка YYC (Taiwan);
- Направляющие THK (Япония) или Hiwin (Taiwan);
- Максимальная холостая скорость 80м/мин;
- Станина обработана при помощи продольно-фрезерного станка GLU28 и калибровка при помощи лазерного интерферометрического измерительного прибора;
- Удобная подача материалов при помощи пневмоопоры;
- Гарантированная точность позиционирования +/‐0,02мм;
- Гарантия – 24 месяца;
- Вес: 3000кг.
Дополнительно:
- Лазерная оптическая головка Raytools (Ресурс излучателя 100 000 часов Raytools – швейцарская разработка (производится в Китае).
- Кабинетная защитная от излучения; -A
- Модуль трубореза с электрическим патроном 3м; -T
- Модуль трубореза с электрическим патроном 6м; -T
- Модуль трубореза 6м с ручным патроном 200мм (не советуем использовать ручной); -Т
- Увеличение диаметра патрона модуля вращения трубы до 300мм, усиление рамы установки модуля
- Рабочий стол 4000*1500мм - 4015
- Режущая головка Precitec (Германия) - LightCutter с автофокус;
- Электрическое фокусирование на головках Worthing или Raytools (Швейцария)
- Доставка по ЖД транзитное время 20-25 рабочих дней с момента отгрузки
Конкурентные преимущества
- Функциональное программное обеспечение;
- Простое и удобное ЧПУ;
- Монтаж и пуско-наладка, обучение – входит в стоимость станка;
- Управление с одного рабочего места и из одной программы;
- Удобный графический интерфейс;
- Интуитивно понятное и простое ПО;
- Библиотека материалов;
- Технология LineSeCut;
- Управление мощностью излучения в зависимости от скорости;
- Библиотека материалов;
- Автоматическое создание программ резки;
- Автоматическое выделение и разрезание потенциально опасных обрезков;
- Задание зон безопасности;
- Петлевая обработка углов;
- Таймеры обслуживания;
- Статистика и экономика производства;
- Журнал мастера;
- Мониторинг и управление системами установки: системой слежения, системой охлаждения, лазером;
- Дистанционная диагностика;
- Бесплатные обновления.
*Мощность устанавливаемого источника до 2 000 Квт.
TORWATT 1530L работает с материалами
Почему выбирают нас
- Наличие большого склада комплектующих и опционального оборудования: гарантия оперативности в решении всех технических вопросов
- Проверка, юстировка и настройка станков перед отправкой клиентам – позволяет свести к минимуму брак.
- Устанавливаем «свежие» источники лазерного излучения с датой производства не старше 3-х месяцев до даты сборки с реальной мощностью (другие производители могут использовать восстановленные лазеры или «выбраковку» – это, к сожалению, реальность
- Работаем напрямую от фабрики и используем оригинальные комплектующие
- Предоставление подменного станка на период проведения гарантийного ремонта (для стандартных моделей, в случае отсутствия необходимых деталей на складе поставщика)

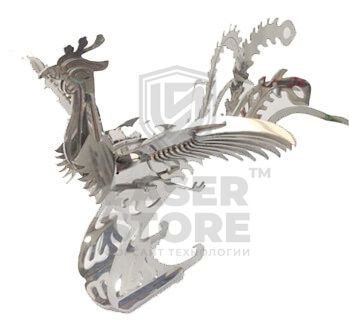

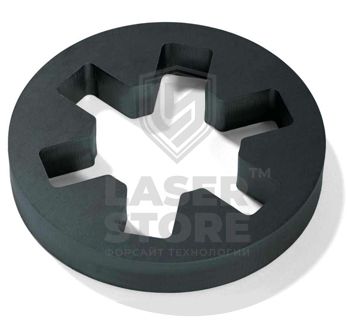

Обрабатываемые материалы
Латунь
Медь
Нержавеющая сталь
Углеродистая сталь
Технические характеристики:
| Тип | Иттербиевый волоконный лазер |
| Лазерный источник | IPG (Россия)/ Raycus (Китай) |
| Лазерная режущая голова | Raytools с автофокусировкой |
| Длина, мм | 8300 |
| Ширина, мм | 4790 |
| Высота, мм | 1950 |
| Вес (не более), кг | 3000 |
| Диаметр трубы | 20-220мм (300мм опционально) |
| Зона обработки, мм | 3000х1500 |
| Максимальная нагрузка на стол, кг | 500 |
Характеристики точности:
| Точность позиционирования по всем осям, мм | ±0,05 |
| Повторяемость позиционирования, мм | ±0,03 |
Характеристики перемещений:
| Векторные ускорения по осям X и Y | 0.8 G |
| Скорость свободных перемещений по осям X, Y, Z, | синхронно до 80 м/мин |
| Контрольная программа | Cypсut |
| Поддерживаемые форматы | CorelDraw, AutoCAD, Photoshop |
| Качество луча | < 0.373mrad |
| Электрическое питание | 220v/380v 50Hz/60Hz/60A/6квт |
| Вспомогательный газ | Кислород, Азот, и Сжатый воздух |
| Сертификация | ISO, CE, FDA |
| Применяемые материалы | Нержавеющая сталь, углеродистая сталь,. |
| Качество луча | <0.373mrad |
| Длина волны лазера | 1060 нм |
| Рабочее поле | 3000мм*1500мм |
| Скорость холостого хода | 80м/мин. |
| Точность повторного позиционирования | ±0.03мм/м |
| Приводная система | Система сервопривода, На осях серводвигатель Yaskawa (Тайвань) X- 400вт, Y- 750вт, Z-200вт |
