Лазерный маркер TORWATT FLM TT
61789
В наличии
О товаре:
FL - оптоволоконный импульсный 1064 нм.
IPG, JPT, Max Photonics, Raycus
20, 30, 50, 60, 100, 200, 300
до 300x300
Настольный
220 В / 16 А
Лазерный маркер TORWATT FLM TT: описание станка

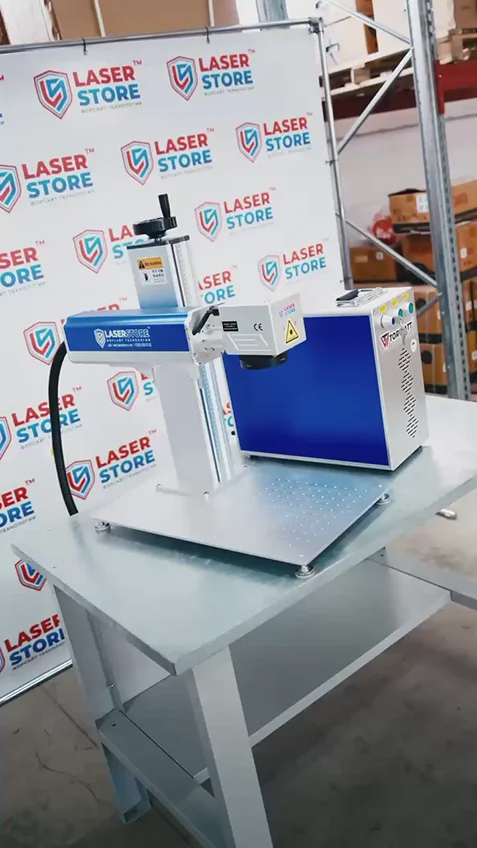

TORWATT FLM TT (Fiber Laser Marker Table-Top) — волоконный лазерный маркер настольного типа.

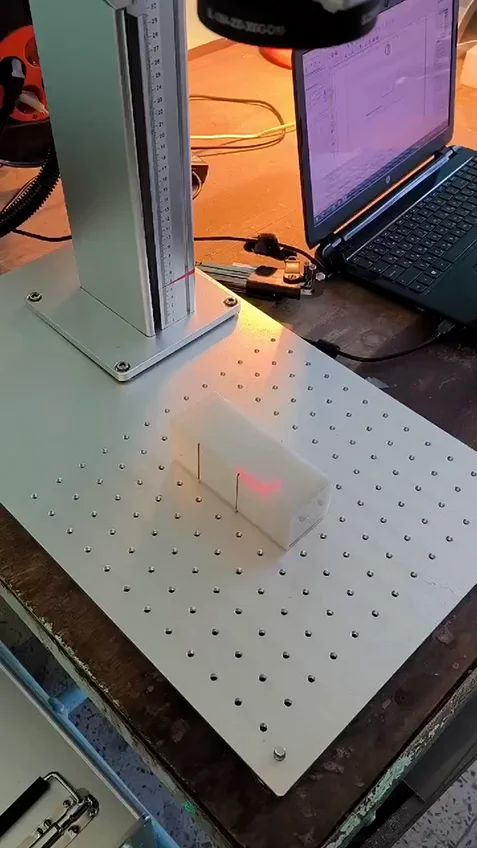

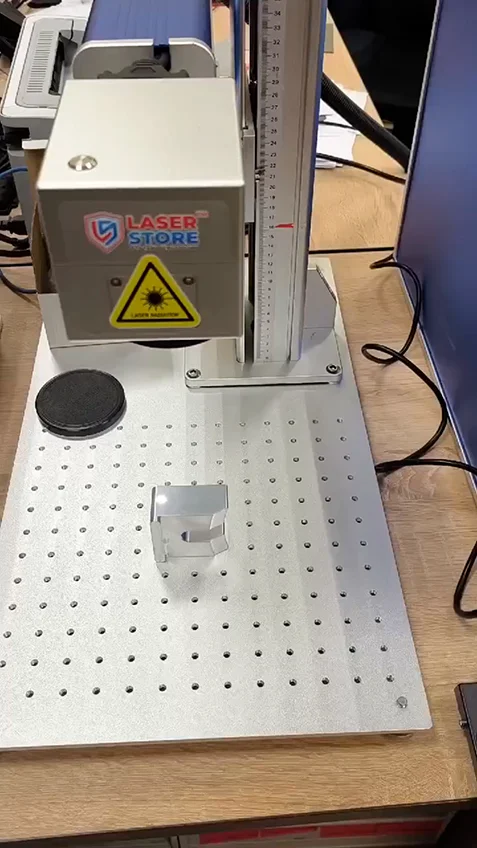

Станок подойдет для гравировки и маркировки по различным материалам, таким как: металлы, ABS пластики, резина, поликарбонат, камень, тефлоны, софт-тач, карбон, резина, кевлар. Лазерный маркер TORWATT FLM TT выполнен в настольном исполнении. Базовый вариант идет со штативом 550 мм и ручной регулировкой по высоте. В качестве модернизации можно установить штатив позволяющий увеличить высоту регилировки до 850 мм. Станок оснащен двумя лазерными указателями для удобной установки фокусного расстояния сразу на две линзы. Размер рабочего поля зависит от установленной линзы, соответственно оно будет 50х50, 100х100, 150х150, 200х200 или 300х300 мм. Станок комплектуется фирменной линзой компании OPEX, производства Китай.
Варианты оснащения станка и параметры
Маркер может оснащаться излучателями разных типов и фирм. Мы предлагаем следующие варианты:
Лазерные излучатели выполненные по технологии Q-Switch
- MaxPhotonix (Китай) - мощность: 20, 30, 50. Диапазон регулируемой частоты импульсов у данных излучателей: от 20 до 60 кГц (20 Вт.), от 30 до 60 кГц (30 Вт.), от 50 до 100 кГц (50 Вт.).
- Raycus (Китай) - мощность: 20, 30, 50. Диапазон регулируемой частоты импульсов у данных излучателей: от 20 до 60 кГц (20 Вт.), от 30 до 60 кГц (30 Вт.), от 50 до 100 кГц (50 Вт.).
Лазерные излучатели выполненные по технологии MOPA (Master Oscillator Power Amplifier - усиление мощности главного излучателя).
- JPT (Китай) - мощность: 20, 30, 50, 100, 200, 300 Вт. Диапазон регулируемой частоты импульсов у данных излучателей: от 1 до 600 кГц для мощностей 20, 30, 50 Вт. и от 1 до 4000 кГц для мощностей 100, 200, 300 Вт.
Лазерные излучатели выполненные по технологии IPG
- IPG (Россия) - мощность: 20, 30, 50 Вт. Диапазон регулируемой частоты импульсов у данных излучателей: от 1 до 1000 кГц для мощностей 20, 30, 50 Вт.
У каждой технологии есть свои преимущества. К примеру, маркер, оснащенный излучателями выполненными по технологии MOPA, позволяет наносить цветную маркировку, что открывает новые возможности для маркетинга и дизайна продукции. IPG, в свою очередь, дают возможность получить больше эффектов при обработке материалов. Энергия в импульсе 0,8 мДж у моделей 20 и 30 Вт и 1,25 мДж у моделей 50 Вт позволяет интенсивно воздействовать на материал, когда требуется получить глубокую гравировку.
Излучатели оснащены интеллектуальной системой воздушного охлаждения, которая включается только по мере необходимости. В результате станок работает значительно тише, так как большую часть времени вентиляторы выключены или работают на малых оборотах. Также в технологии MOPA есть регулируимая функция длительности импульса, что позволяет лазеру контролировать выставленную частоту в любом диапозоне и оптимизировать процесс обработки материалов.
Лазерный маркер TORWATT FLM TT – оснащен фирменным контроллером управления. Мы устанавливаем оригинальные контроллеры BJJCZ, с оригинальной программой EzCad 2.0 (локализованной версией на русском языке) или LightBurn (США). Они поддерживают все возможности излучателя, работают с любой версией Windows. В маркирующем блоке установлен гальванометрический сканатор производства компании Sino-Galvo (Китай). Сканатор обеспечивает высокую скорость и точность работы станка. В зависимости от модели сканатора, скорость маркировки/гравировки варьируется от 7000 мм/с или 14 000 мм/с.
Дополнительные опции
Лазерный маркер TORWATT FLM TT – может быть доукомплектован следующими дополнительными устройствами:
- Поворотные устройства разных диаметров
- Дисковые поворотные устройства
- Настольные конвейеры для маркировки
- Координатный стол 150х200 мм регулируемый в ручную по оси Z
- Координатный стол 200х300 мм регулируемый в ручную по оси Z
- Портативная система дымоудаления, с возможностью установки электролизационной системы очистки воздуха
- Дополнительные линзы: 100х100 мм. - для излучателей мощностью > 20 Вт., 200х200 мм. - для излучателей мощностью > 20Вт., 300х300 мм. - для излучателей мощностью > 30 Вт.
- Стабилизатор напряжения от 1500 Вт.
- Дисковый вращатель для со сменным диском на 24 канавки, увеличивает производительность маркера до 30% за счет автоматизации процесса подачи маркируемых предметов в зону маркировки
- Система автофокусировки
- Моторизированная ось Z
- Штатив 850 мм
Комплектация TORWATT FLM TT
- Лазерный маркер TORWATT FLM TT - 1 шт.
- Ножная педаль - 1 шт.
- Кабель USB - 1 шт.
- Сетевой кабель - 1 шт.
- Паспорт - 1 шт.
- USB накопитель с ПО - 1 шт.
- Инструкция пользователя - 1 шт.
- Защитные очки оператора - 1 шт.
- Линза для лазерного маркера - 1 шт.
- Набор шестигранных ключей - 1 шт.
- Ключи (пуск) - 1 шт.
- Измерительная линейка - 1 шт.
- Сумка для хранения - 1 шт.
Обрабатываемые материалы
ABS
Бумага
Деним
Камень
Карбон
Кевлар
Керамика
Кожа
Металл
ПВХ
Пластик
Поликарбонат
Резина
Софт-тач
Тефлон
Ткань
Цветные металлы
Технические характеристики
| Тип исполнения | Настольный |
| Характеристики лазерного излучателя | |
| Тип лазерного источника | Иттербиевый оптоволоконный, импульсный |
| Производитель лазерного источника | JPT, Raycus, Max Photonics, IPG |
| Мощность лазерного источника | 20, 30, 50, 100, 200, 300 Вт |
| Ресурс работы лазерного источника | 100 000 ч |
| Длина волны лазерного излучения | 1 064 нм |
| Длительность частоты импульсов | 120-150 нс (Raycus), 2-500 нс (JPT) |
| Частота импульсов регулируемая | 20-60 (20 Вт), 30-60 (30 Вт), 50-100 (50 Вт) / Raycus, Max Photonics; 1-600 (20, 30, 50 Вт) 100, 200, 300 Вт (1-4000 кГЦ) / JPT; 1-1000 (20, 30, 50 Вт) / IPG |
| Характеристики системы сканации и параметры линзы F-theta | |
| Максимальная линейная скорость гравировки или маркировки | 7 000, 10 000, 12 000, 14 000 мм/с (опционально) |
| Точность позиционирования | ±0,01 мм |
| Система лазерной фокусировки | 3-лучевая, интегрированная в систему сканации |
| Минимальная ширина линии | 0,01 мм |
| Минимальный размер символа | 0,05 мм — 50×50, 0,1 мм — 110×110, 0,2 мм — 150×150, 0,2 мм — 200×200, 0,25 мм — 300×300 |
| Размер рабочего поля | 50×50, 100×100, 150×150, 200×200, 300×300 мм (опционально) |
| Характеристики системы управления | |
| Программное обеспечение | EzCad 2.0 (локализованная русская версия), LightBurn |
| Операционная система ПК, Ноутбук | Windows XP/7/8/10/11 (32/64) |
| Интерфейс подключения | USB (опционально) |
| Поддерживаемые форматы | PLT, DXF, DWG, DST, BMP, JPG, PNG, GIF, TGA, TIF |
| Общие характеристики | |
| Система охлаждения | Воздушное охлаждение |
| Рабочая температура | 5–45 °C |
| Электропитание | 220 В / 50 Гц |
| Электропотребление | 20-30 Вт до 800 Вт; 50-100 Вт до 1,5 кВт; 200-300 до 2 кВт |
| Прочее | |
| Разъемы | Для поворотного устройства, для педали |
| Работа с материалами | металлы, ABS пластики, резина, поликарбонат, камень, тефлоны, софт-тач, карбон, кевлар |
Размер станка (нетто) | 560×700×720 мм |
| Вес станка (нетто) | 35 кг |
Размер станка в упаковке (брутто) | 460×780×830 мм |
| Вес станка (брутто) | 50 кг |
