Линза фокусирующая ZnSe D20 F38.1
Описание
Фокусирующая линза ZnSe D20 F38.1 для лазерного станка СО2. Линза устанавливается в лазерную головку, где собирает проходящий через неё лазерный луч в точку фокуса, тем самым увеличивая плотность мощности луча.

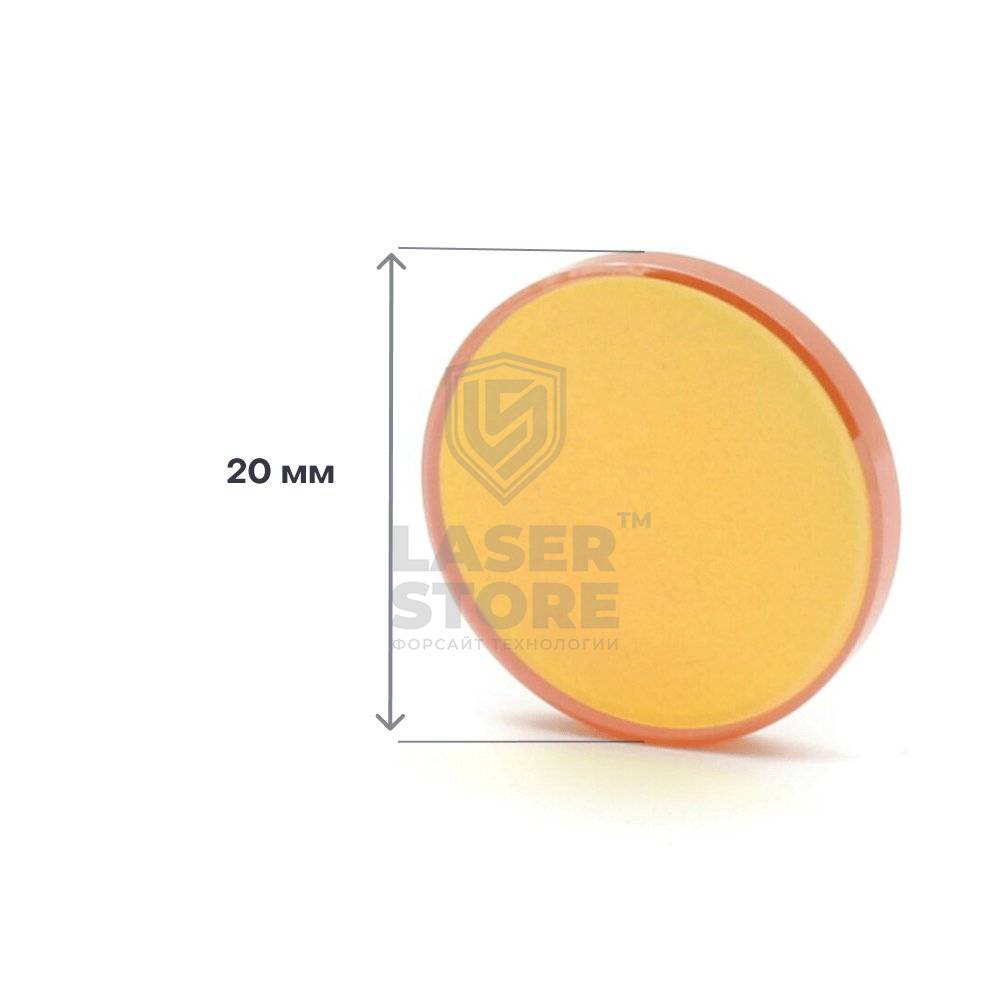

Диаметр линзы составляет 20 мм. Толщина — 2 мм. Линза является короткофокусной с фокусным расстоянием 38.1 мм (1.5 дюйма). Это значит, что лазерный луч, проходя через такую линзу, собирается в пятно наименьшего размера. Таким образом, лучшее применение короткофокусная линза ZnSe D20 F38.1 найдет в выполнении работ по гравировке с высокой степенью детализации или по резке тонких материалов.
Линза D20 F38.1 изготовлена из качественного сырья методом PVD. Линзы ZnSe PVD имеют более доступную стоимость по сравнению с линзами CVD, однако менее устойчивы к тепловой нагрузке от лазерного луча. Таким образом, мы рекомендуем использовать линзы ZnSe PVD в станках с лазерными трубками СО2 мощностью от 30 до 90 Вт. Линзы ZnSe PVD от линз ZnSe CVD можно отличить визуально по цвету: линзы PVD имеют насыщенный темно-желтый цвет с оранжевым оттенком, а у линз CVD светлый желтый цвет с высокой степенью прозрачности.
Фокусирующая линза ZnSe D20 F38.1 PVD имеет стандартную плоско-выпуклую форму. На выпуклой стороне нанесено просветляющее антибликовое покрытие (AR) под длину волны 10.6 мкм, которое обеспечивает отсутствие потерь при входе лазерного луча в линзу.
При установке короткофокусных линз помните, что место установки линзы в лазерную головку должно обеспечивать правильную траекторию фокусировки. Кроме того, расстояние от линзы до поверхности заготовки должно быть равно указанному фокусному расстоянию — 38.1 мм. Другими словами, линзу D20 F38.1 (1.5″) нельзя будет установить в то же место, что и стандартную среднефокусную линзу D20, поскольку в таком случае лазерный луч будет фокусировать внутри сопла лазерной головки, после чего выходить из него уже в расфокусе. Также помните, что в лазерную головку линза устанавливается выпуклой стороной вверх — на встречу приходящему в линзу лазерному лучу.
Хоть линза и является расходным элементом лазерного станка, который зачастую требует регулярной замены, вы все же можете продлить срок её службы. Для этого в процессе работы станка обеспечьте наличие потока воздуха из компрессора в сопло лазерной головки: максимальный поток для резки, минимальный — для гравировки. Это позволит избежать попадания снизу на линзу поднимающегося от заготовки дыма, сажи и продуктов горения. Кроме того, регулярно проверяйте чистоту линзы. При наличии загрязнений или нагара очистите линзу с помощью изопропилового спирта и безворсовой ткани.
Фокусирующая линза ZnSe D20 F38.1 (1.5″) PVD поставляется нами в фирменном индивидуальном боксе, который будет удобно использовать для хранения оптики. Кроме того, к комплекту поставки мы прилагаем нашу подробную инструкцию по правильному уходу за оптикой, а также по подбору линз и зеркал.
Комплектация
- Линза — 1 шт.
Технические характеристики
| Материал |
Поликристаллический селенид цинка (PVD ZnSe) |
| Диаметр | 20 мм |
| Фокусное расстояние | 38,1 мм (1,5 дюйма) |
| Толщина кромки (ET) | 2 мм |
| Тип | Плоско-выпуклая |
| Допуск фокусного расстояния | ±1% |
| Просветление | 10,6 мкм AR-покрытие |
| Чистота апертуры | > 90% |
