Резка труб

Резка труб необходима в различных отраслях, таких как строительство, сантехника, производство и инжиниринг. Качественная резка труб необходима для обеспечения точной сборки и надежных соединений в различных конструкциях и системах. Некачественная резка может привести к неровным краям, сколам и смещению, что в конечном итоге поставит под угрозу целостность установки.

Одним из наиболее эффективных методов резки труб является лазерная технология. Метод лазерной резки обеспечивает высокую точность, позволяя получать чистые, гладкие кромки без деформаций и заусенцев. Такой уровень точности имеет решающее значение для обеспечения надежного соединения между трубами, сводя к минимуму риск протечек, трещин или появления слабых мест конструкции.

Для лучшего результата важно выбрать подходящий метод резки, учитывая данные критерии:

• диаметр;
• материал трубы;
• предполагаемое применение готового изделия.

Для небольших проектов или полевых работ может быть достаточно ручных инструментов, таких как болгарка или ножовка. Однако для труб большего диаметра и крупносерийного производства необходимо специальное промышленное оборудование.

Способы резки металлических труб

Для резки труб используются ручные, автоматические и станочные инструменты, выбираемые на основе таких факторов, как размеры изделия, точность резки, качество материала и объем производства.

• Ручная резка: Ручные инструменты для небольших проектов, экономичные, но менее точные;
• Автоматическая резка: Оборудование для стабильного крупносерийного производства с высокой точностью;
• Станки: Ленточные пилы, дисковые пилы, плазменные или лазерные резаки обеспечивают гибкость и различные уровни точности.

Важно учитывать размеры изделия, необходимую точность резки, качество материала и объем производства для выбора оптимального метода обработки труб.

Лазерная резка труб

Технология лазерной резки работает за счет воздействия лазерного луча для выполнения точных разрезов на металлических трубах, без механических повреждений поверхности. Когда изделие вращается на механизме, лазер выполняет надрезы в соответствии с заданными параметрами, обеспечивая точный и чистый рез.

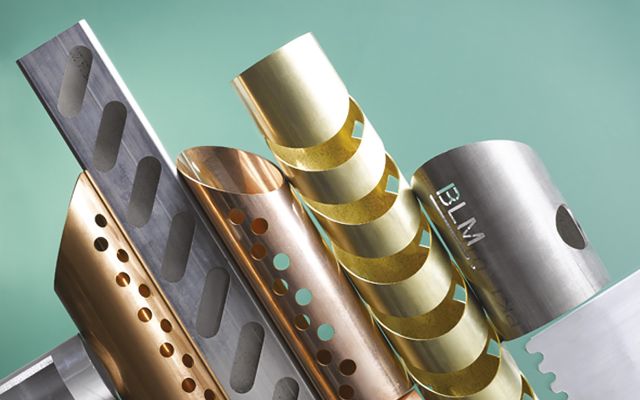

Одним из ключевых преимуществ лазерной резки труб является ее универсальность. С ее помощью можно выполнять не только прямые разрезы, но и сложные виды резки. Такая гибкость делает лазерную технологию подходящей для широкого спектра применений в различных отраслях промышленности.

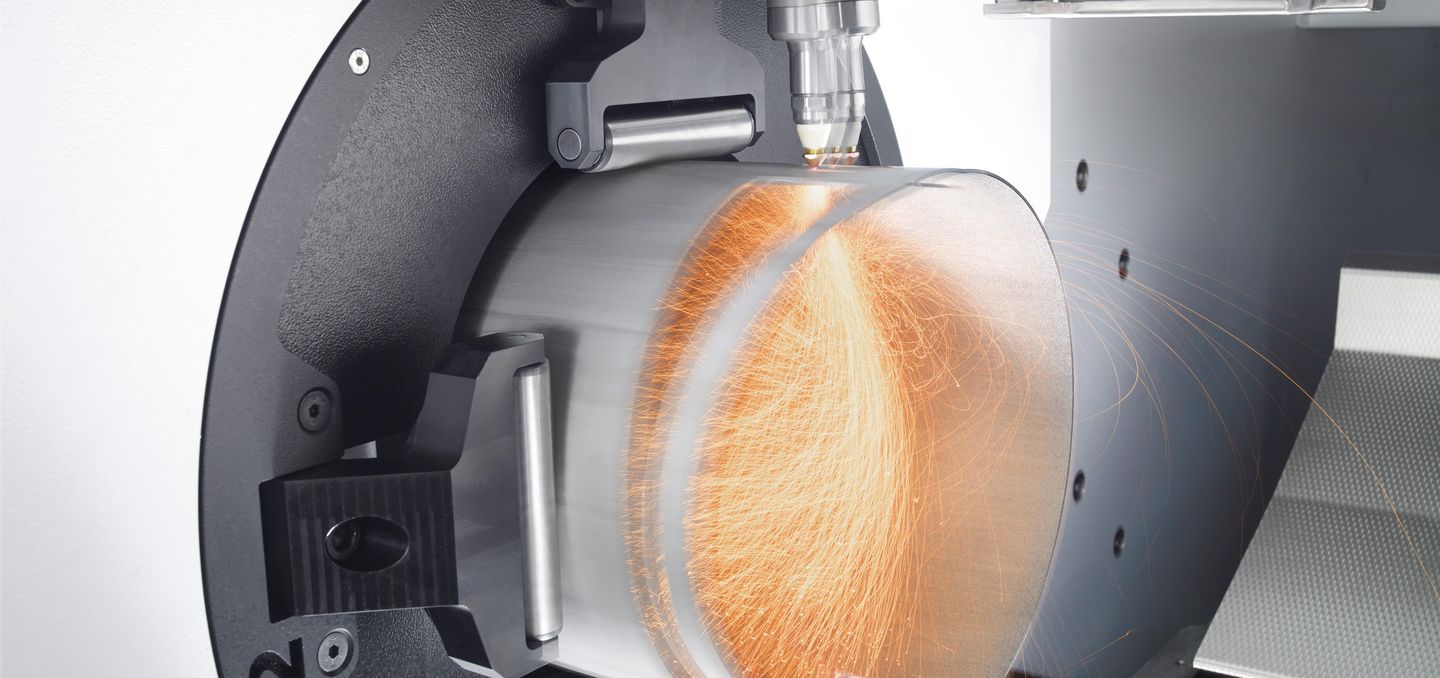

Рис. 1. Лазерная резка трубы

Преимущества лазерной резки труб

Безопасность: Процесс полностью автоматизирован, что сводит к минимуму риск несчастных случаев или травм во время эксплуатации.

Простота использования: Даже операторы без опыта могут эффективно управлять станками лазерной резки с минимальной подготовкой.

Точность и качество: С помощью лазерного оборудования получаются ровные срезы любого размера и формы. Готовые изделия не нуждаются в дополнительной обработке края реза.

Эффективность: Лазерная резка – это безотходный и быстрый метод производства, позволяющий эффективно использовать материал и сокращающий время производства по сравнению с традиционными методами резки.

Дисковые пилы

Дисковые пилы вращаются на 360 градусов для выполнения желаемых разрезов под нужным углом. Дисковые пилы бывают двух основных типов: ручные и автоматические. Несмотря на то, что оба типа имеют свое назначение, автоматические дисковые пилы более точны. Данный метод резки подходит для резки изделий на небольших предприятиях.

Ручные способы резки труб

Углошлифовальные аппараты

Широко используются, но требуют много времени на обработку, так как остаются заусенцы. Также есть риск загрязнения труб абразивными частицами, непригодными для нержавеющей стали из-за снижения коррозионной стойкости.

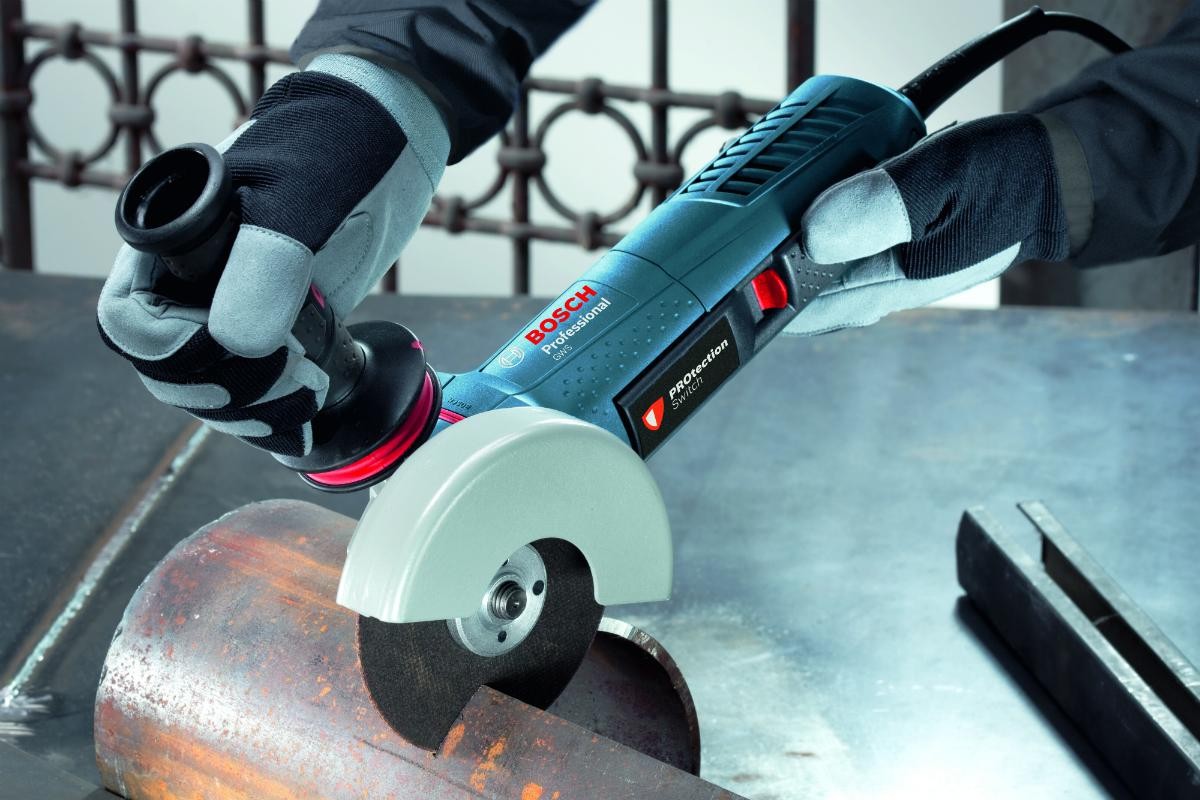

Рис. 2. Резка трубы болгаркой

Сабельная пила

Пила используется реже, но имеет некоторые преимущества, например, минимальное количество искр и мусора.

Обеспечивает удобство и меньшее количество мусора по сравнению с углошлифовальными (УШМ) машинами.

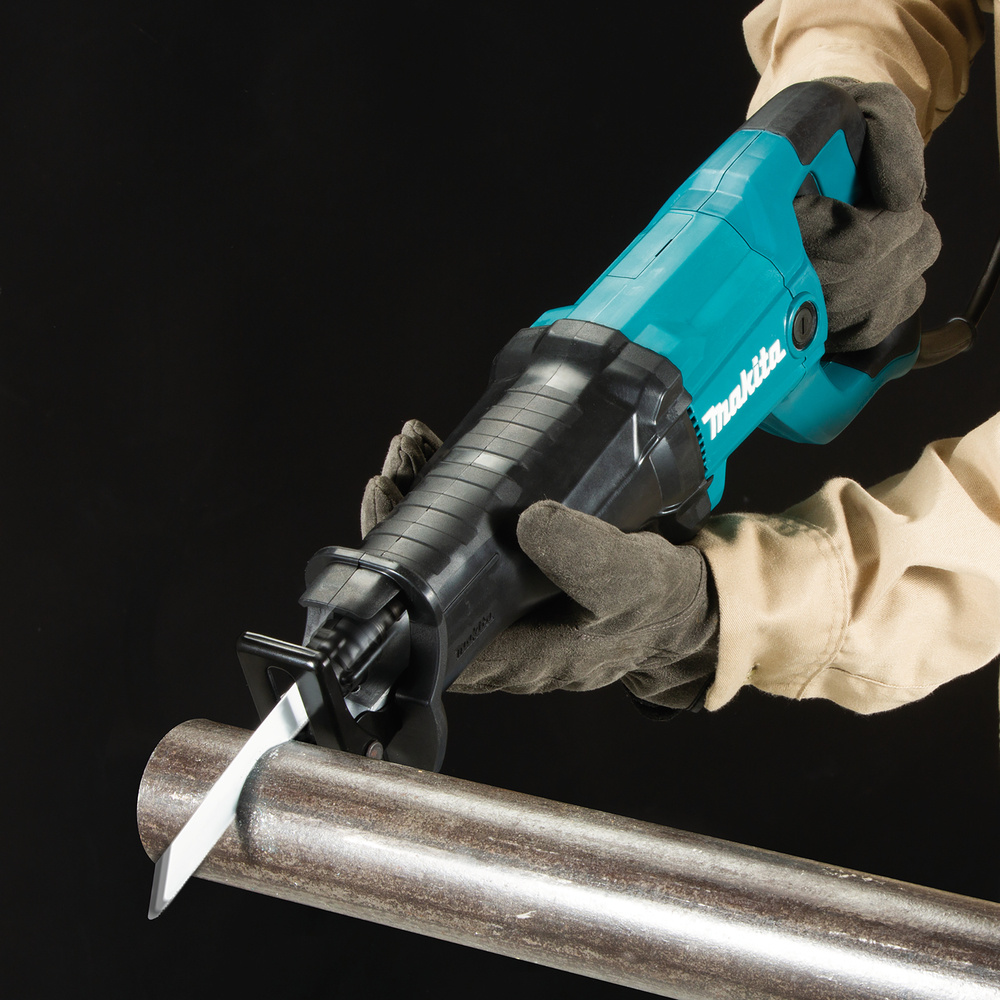

Рис. 3. Резка трубы сабельной пилой

Ручная ножовка по металлу

Трудоемкая и отнимающая много времени технология резки труб. Требует дополнительной обработки кромок среза для удаления заусенцев.

Ручной роликовый труборез

Роликовый труборез предпочитают профессионалы для быстрой и чистой резки. При резке образуется минимальное количество мусора и искр. Доступны различные типы труборезов, включая труборезы с храповым механизмом, обеспечивающие универсальность и простоту использования.

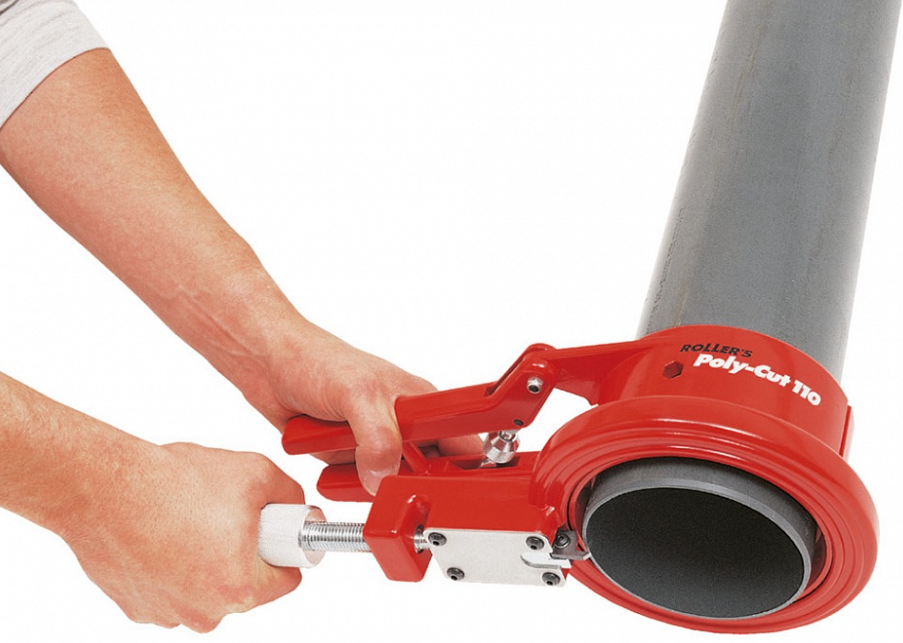

Рис. 4. Ручной роликовый труборез

Ленточнопильный станок

Использование ленточнопильного станка облегчает резку труб большого диаметра, обычно от 30 сантиметров, обеспечивая заметные преимущества в процессе. С помощью этого инструмента операторы могут добиться высококачественной обработки поверхности изделия. Кроме того, ленточнопильная машина обеспечивает точную резку под различными углами, а также под прямым углом. В целом ленточнопильный станок представляет собой надежное и эффективное решение для отраслей промышленности, требующих точной резки труб большого диаметра.

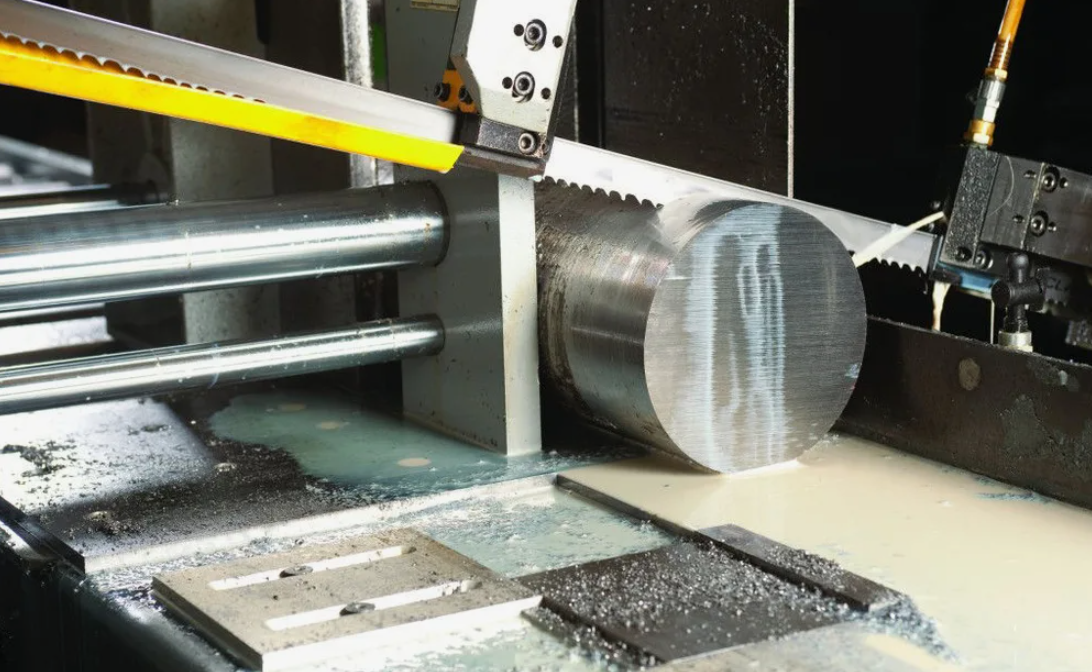

Рис. 5. Ленточнопильная резка

Резка труб большого размера

Для резки труб большого диаметра в промышленных условиях требуется специализированное оборудование, способное выдерживать высокие скорости резания и большие нагрузки. Для этой цели обычно используются роликовые устройства, оснащенные продуманными механизмами, которые обеспечивают безопасность во время работы. Процесс резки включает возвратно-поступательные движения рукояткой, требующие от оператора значительных физических усилий, особенно при резке толстостенных труб.

Ножовочные станки предпочтительнее для труб большого диаметра на крупных предприятиях. Конструктивно похожие на вертикально-фрезерные станки, ножовочные станки используют в качестве режущего инструмента специальное большое ножовочное полотно, обеспечивающее эффективность и точность при выполнении работ по резке труб в промышленных масштабах.

Какую технологию выбрать для резки труб?

При выборе подходящего метода резки труб необходимо учитывать несколько факторов:

• Важно оценить возможность появления дефектов на поверхности, которые могут возникнуть при срезе, например, заусенцы, оплавленные края или шероховатость, поскольку различные методы резки подходят для разных материалов;
• Следует учитывать скорость обработки металлопроката, поскольку некоторые методы резки могут обеспечивать более высокие производственные показатели, чем другие;
• Оценить качество обработанной продукции, включая точность и чистовую отделку;
• Необходимо учитывать уровень квалификации оператора, выполняющего резку, поскольку некоторые методы могут требовать больше навыков и опыта, чем другие.

Неправильно выбранное оборудование для резки труб не только чревато материальным ущербом, но и представляет потенциальную опасность травмирования персонала, что подчеркивает важность ответственного подхода к выбору. Рекомендуем выбирать проверенное оборудование с длительным сроком службы, а не сосредотачиваться исключительно на приобретении станка по самой низкой цене.
