Система подачи газов

Во время резания металла при помощи лазера необходимо обеспечивать продув зоны резания технологическим газом, поддерживая постоянное давление в зоне резания. Пневматическая система, установленная на раскройном комплексе рассчитана на давление 20 атм.

Такое давление позволяет производить раскрой цветных металлов и получать на них качественный рез. Системы подачи газа, рассчитанные на давление до 10 атм., существенно ограничивают возможности по применению лазерных установок.

Система подачи газов и Пропорциональный клапан SMC

Опционально на станках доступна автоматическая газовая консоль, которая имеет интегрированный в ЧПУ комплекса интерфейс, позволяет дистанционно переключать входы газов и устанавливать давление газа в зоне резания, проводить мониторинг текущего состояния системы. Также, консоль автоматически переключает режущий газ и устанавливает его давление при выборе материала из библиотеки без вмешательства оператора.

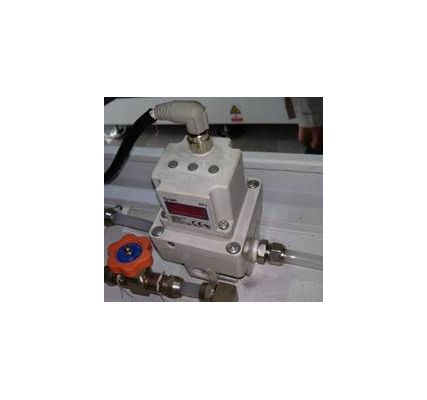

Пропорциональный клапан SMC

Он может автоматически управлять тремя типами газа (O2, N2, воздух компрессора)

Благодаря этому автоматическому регулированию давления режущего газа он может легко и точно контролировать режущий газ для различных форм резки, значительно улучшить точность резания маленьких отверстий, короткие линии и мелкие детали

Система подачи газов и Пропорциональный клапан SMC

Газы (подготавливается заказчиком)

Вспомогательный (режущий) газ	Кислород	О2 Чистота: 99,95% мин. Температура конденсации: ниже 10°С Давление (на входе станка) — не менее 10 атм.
	Азот	N2 Чистота: 99,999% мин. Температура конденсации: ниже –48°С Давление (на входе станка) – не менее 30 атм.
	При использовании в качестве вспомогательного газа сжатого воздуха, он должен быть чистым - без примесей масла, воды, пыли и т.д. Рекомендуется фильтр 0,01 нм для предотвращения загрязнения линзы.
Газ для продувки оптики режущей головы	(1) Тип	N2 Чистота: 99,99% мин. Температура конденсации: ниже –48°С
	(2) Давление	0,5 МПа
	(3) Потребление	20 л/мин

Рабочий воздух (подготавливается заказчиком)

Рабочий воздух	(1) Тип	Сжатый воздух
	(2) Давление	0,5…5 Мпа
	(3) Потребление	200 л/мин (стандартно)
	(4) Примеси Твердые примеси Температура конденсации воздуха при пониженном давлении Содержание масла	≤0,3 мкм ≤10°C ≤0,5 мг/м3
	Обозначенное выше количество потребления необходимо для работы устройства смены паллет и контроля оптимального положения выпуска. При использовании устройств, потребляющих воздух при эксплуатации, обеспечьте большее количество воздуха.
