Программное обеспечение RDWorks для лазерного оборудования

• Описание RDWorks
• Функции RDWorks
• Совместимость с RDWorks
• Ограничения программного обеспечения
• Плюсы и минусы RDWorks
• Как установить CorelDraw для RDWorks

Лазерные станки от Laserstore совместимы со специализированным программным обеспечением RDWorks. Программа входит в стандартную комплектацию CO2-лазерных станков с управлением Ruida.

В данной статье мы кратко рассмотрим характеристики и особенности программного обеспечения RDWorks. Ознакомиться с полной и подробной инструкцией по использованию можно здесь – Инструкция на программное обеспечение для лазерного станка RDWorks8.01.xx

Описание RDWorks

RDWorks – это профессиональное программное обеспечение, предназначенное для управления лазерными станками, предоставляющее полный набор функций для создания, редактирования и настройки проектов лазерной гравировки и резки.

Программа имеет интуитивно понятный интерфейс, поддерживает различные форматы файлов и предоставляет возможность оптимизировать рабочие параметры, обеспечивая максимальную эффективность процесса.

Программное обеспечение позволяет создавать линии, фигуры, кривые и текст. Оно также использует ряд векторных форматов (таких как .dxf, .ai и .plt) и растровых форматов (таких как .bpm, .jpg, .gif и .png).

Особенность программы заключается в возможности быстро и просто создавать машинные G-коды (инструкции по лазерной резке) из широкого спектра входных файлов. G-коды сообщают лазеру, с какой скоростью перемещать головку, какую мощность использовать, что резать и что гравировать.

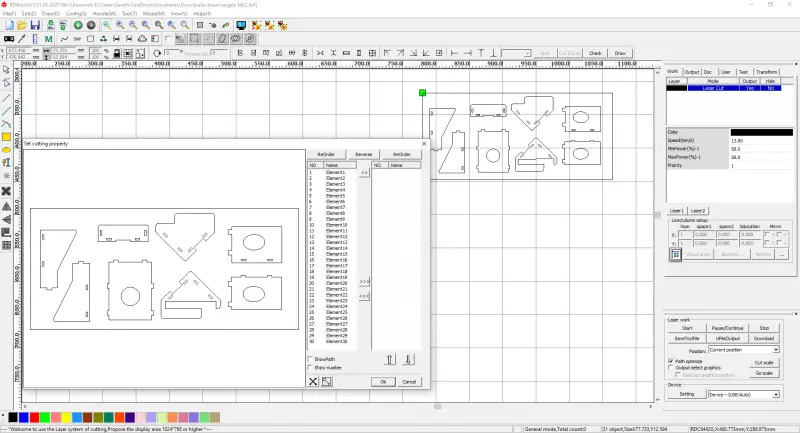

Рис. 1. Интерфейс RDWorks

Функции RDWorks

RDWorks предлагает следующие функциональные возможности:

• Управление настройками скорости и мощности станков через программный интерфейс;
• Программирование независимых слоев для различных настроек скорости и мощности;
• Основные функции рисования;
• Основные функции редактирования, такие как перемещение, изменение размера, зеркальное отображение и смещение;
• Моделирование работы и предварительный просмотр;
• Совместимость с Windows XP – 10. Доступны 32 и 64 разрядные версии;
• Низкое использование процессора и оперативной памяти.

Совместимость с RDWorks

RDWorks совместим с Windows XP вплоть до Windows 10. Важно отметить, что он не используется для создания сложных дизайнов и наиболее полезен при использовании в тандеме с графическими программами, такими как CorelDRAW, Adobe Illustrator, AutoCAD, Inkscape или 2D Design.

Ограничения программного обеспечения

Ограничения заключаются в возможности рисовать или редактировать сложные проекты – вы можете вводить и изменять текст, рисовать базовые фигуры и создавать массивы. Однако для создания или изменения рисунков лучше использовать специальные программы для рисования, такой как Coreldraw или Adobe Illustrator.

Плюсы и минусы RDWorks

Плюсы

• Поддерживает большинство линий рисования;
• Прост в использовании по сравнению с другими программами для гравировки;
• Поддерживает CAD-файлы;
• Поддерживает TrueType и однострочный шрифт;
• Эффективные функции обработки изображений.

Минусы

• В операционной системе Windows может наблюдаться отставание;
• Предыдущие версии не обеспечивают такую же производительность, как последняя версия.

Как установить CorelDraw для RDWorks

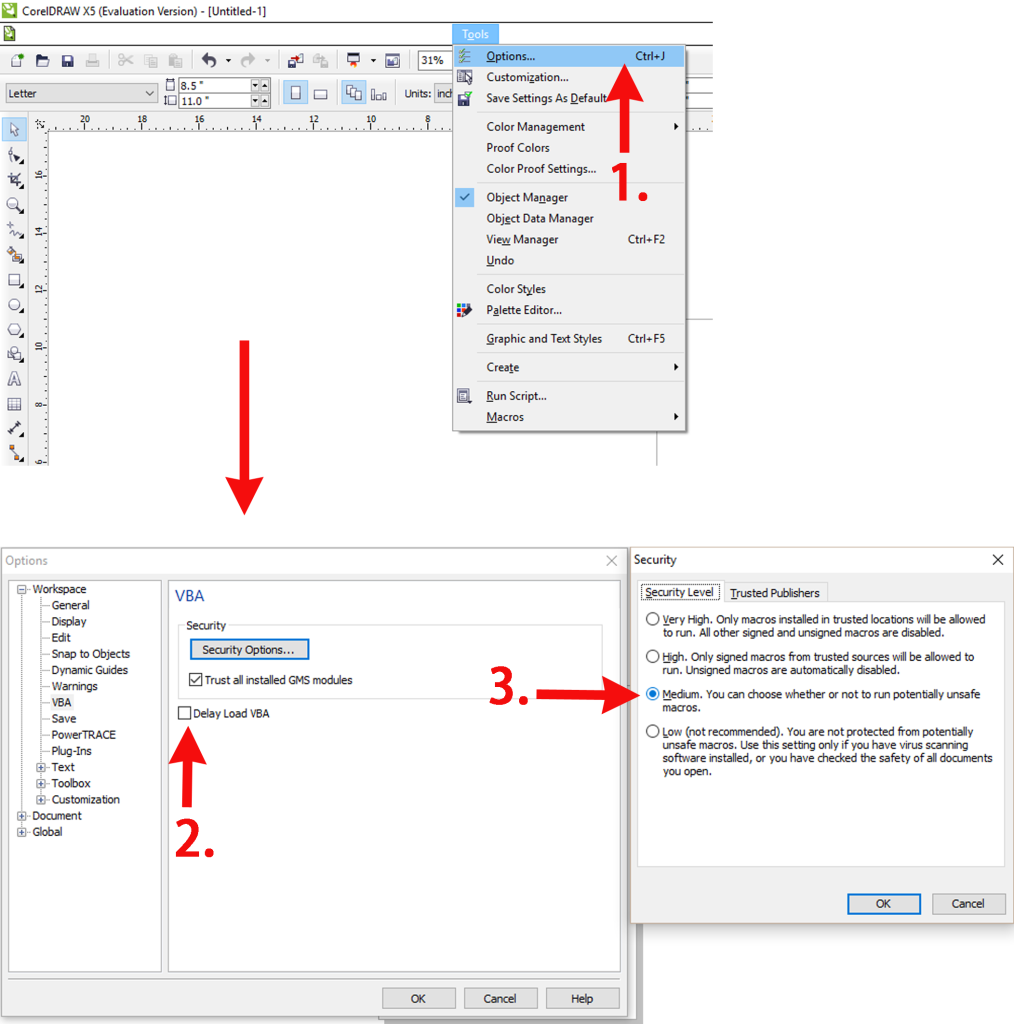

1. Сначала запустите CorelDraw и установите параметры, следуя приведенным ниже инструкциям:

Рис. 2. Установка CorelDraw

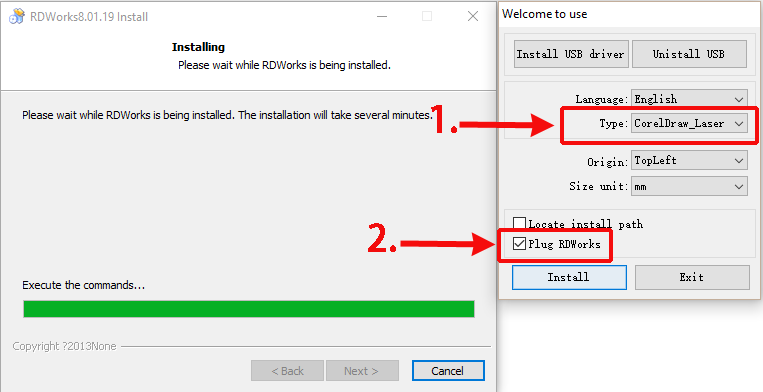

2. После этого закройте CorelDraw. Двойным щелчком откройте программу установки RDWorks. Выберите тип CorelDraw_Laser (убедитесь, что основная программа RDWorks уже установлена), а затем отметьте пункт RDworks, как показано ниже:

Рис. 3. Интеграция CorelDraw с RDWorks

Нажмите кнопку "Установить" и дождитесь окончания установки.

3. Снова запустите CorelDraw. Выберите и введите "Запустить макрос" (Tools > Marcos>Run Macro). Выберите Marcos в: [Globalmacros (RDWorks15/16/17V8.gms)] > [RDWorksV8.UserInit]. Нажмите кнопку Запустить.

4. Появятся две дополнительные кнопки. Переместите их в нужное место. После завершения рисования графики нажмите кнопку "Запуск лазера", чтобы напрямую импортировать графику в RDworks.

Ознакомиться с другими программами для лазерных станков можно в нашей статье: Бесплатные программы для лазерного гравера с ЧПУ
