Неодимовый лазер. Технология, применение и преимущества

неодимовый лазер



Что такое неодимовый (Nd:YAG) лазер?

Nd:YAG лазер расшифровывается как неодимовый иттрий-алюминиевый гранат. В этом типе лазера атомы в кристалле Nd:YAG возбуждаются лампой, а кристалл производит усиленный свет, который распространяется на определенной длине волны - 1064 нм.

Длина волны 1064 нм находится за пределами видимого спектра, поэтому свет невидим и находится в инфракрасном диапазоне.

Неодимовый лазер используется в различных медицинских, стоматологических, производственных, военных, автомобильных и научных целях. Различия между типами Nd:YAG-лазеров зависят от характеристик лазерной системы - величины мощности, подаваемой на лампу-вспышку, и длительности импульса лазерного выхода. Nd:YAG-лазеры излучают свет в ближней инфракрасной области спектра и широко используются для промышленных и научных применений, включая лазерную маркировку, лазерную сварку, лазерную резку и гравировку.

Лазер Nd:YAG имеет высокую пиковую мощность и относительно низкую среднюю мощность, что делает его эффективным для задач, требующих высокой точности и тонкой детализации.

В данной статье рассматриваются преимущества и недостатки неодимового лазера, которые помогут принять обоснованное решение о том, подходит ли данная технология для ваших целей.

Режимы работы

Неодимовые (Nd) лазеры могут работать в нескольких режимах, каждый из которых имеет свои характеристики и подходит для различных применений. Ниже перечислены некоторые из наиболее распространенных режимов работы Nd-лазеров.

Режим непрерывной волны (CW)

Это основной режим работы Nd-лазеров, в котором лазер излучает непрерывный, устойчивый пучок света. Данный режим часто используется для сфер, требующих стабильного и равномерного выхода, таких как лазерная маркировка или сварка.

Импульсный режим

В этом режиме лазер излучает свет короткими импульсами с рабочим циклом, который можно регулировать управление средней и пиковой мощностью лазера. При высокой пиковой мощности создается акустическая волна.

Этот режим часто используется для сфер, требующих высокой пиковой мощности, таких как лазерная резка и абляция.

Режим Q-switched

Этот режим использует технику, известную как Q-switching, для получения очень коротких мощных лазерных импульсов. Режим с переключением добротности часто используется для операций с высокой пиковой мощностью, таких как лазерное сверление или лазерная маркировка металлов.

Режим с модовой блокировкой

В этом режиме используется техника, известная как режим блокировки, для создания последовательности коротких лазерных импульсов с длительностью в пикосекундном или фемтосекундном диапазоне. Этот режим часто используется для научных исследований, таких как спектроскопия, нелинейная оптика.

Применение неодимового лазера в косметологии

Сосудистые поражения

      • Паукообразные и нитевидные вены на щеках, носу и ногах;
      • Сосудистые родинки (капиллярная сосудистая мальформация);
      • Варикозное расширение вен;
      • Вены на лице (телеангиэктазия);
      • Гемангиома (сосудистая опухоль).

Импульсы лазерного излучения направлены на красный пигмент (гемоглобин). Типичные параметры, используемые для лечения лицевых вен, включают длительность импульса 50 миллисекунд и флюенс (т.е. выходная энергия) 150-250 Дж/см2 (измеряется в джоулях на сантиметр квадратный).

Воздействие неодимового лазера на кожу

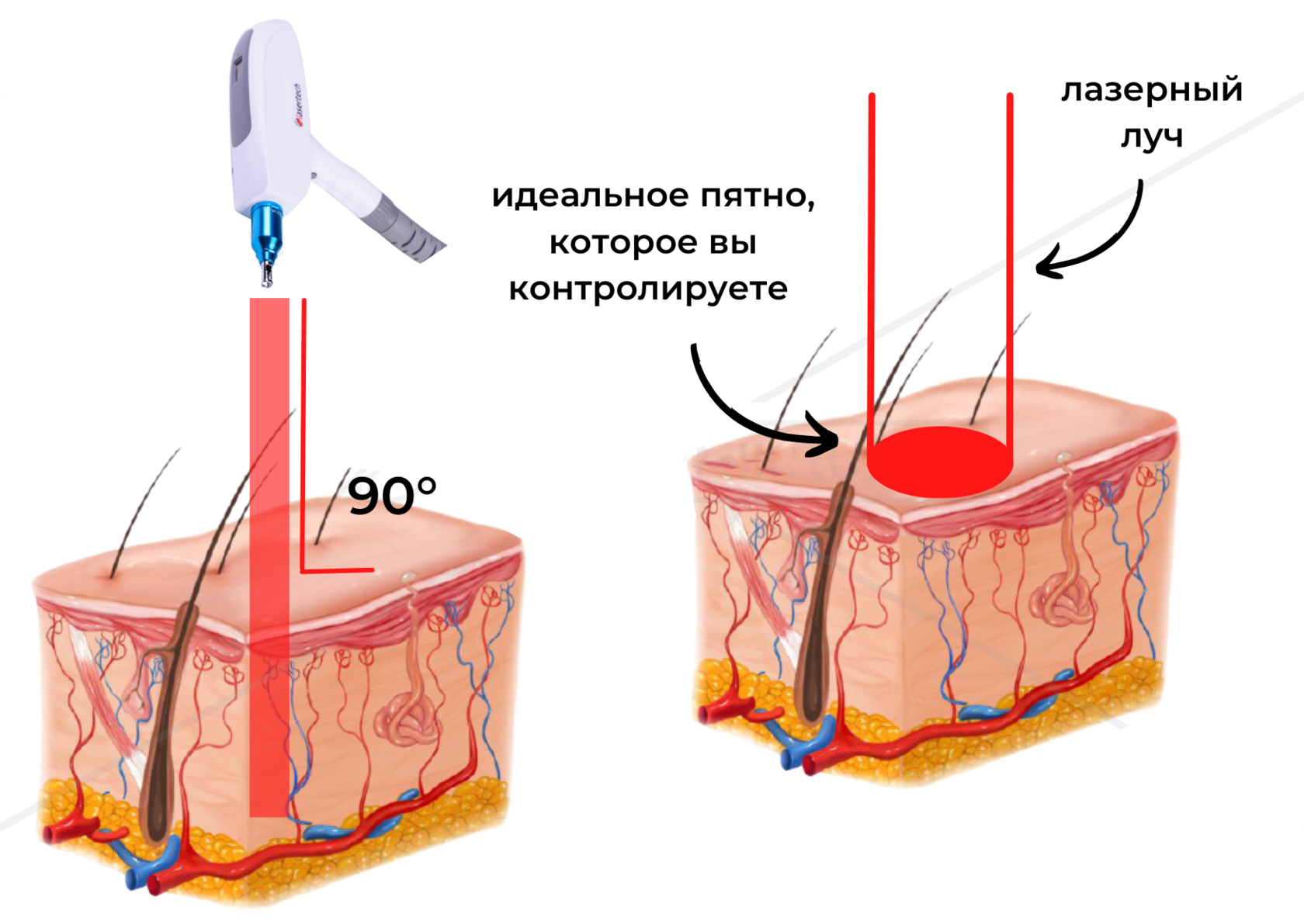

Рис. 1. Воздействие неодимового лазера на кожу

Пигментные поражения

Nd:YAG лазер можно использовать для удаления:

      • локальных и диффузных пигментных пятен (солнечных лентигинов);
      • веснушек;
      • хлоазма;
      • невуса Ота, Ито;
      • пояснично-крестцового меланоцитоза;
      • невуса Хори.

Удаление волос

Nd:YAG лазер может использоваться для удаления волос в любом месте включая:

      • подмышки;
      • линию бикини;
      • лицо;
      • шею;
      • спину;
      • грудь;
      • ноги.

Nd:YAG-лазер эффективен для удаления темных (коричневых и черных) волос у пациентов с I-III типами по Фицпатрику. Крайне осторожно следует обрабатывать загорелую или темную кожу, так как лазер может разрушить меланин, что приведет к появлению белых пятен на коже (лейкодерма).

Длинноимпульсная (миллисекундная) 1064-нм Nd:YAG система более эффективна в безопасном удалении волос, чем Q-switched (наносекундная) Nd:YAG система.

Световые импульсы направляются на волосяной фолликул и способствуют выпадению волос. Типичные настройки включают длительность импульса от 2 до 20 миллисекунд и поток 10-40 Дж/см2.

Удаление татуировок

Синие, серые и черные татуировки можно удалить с помощью Q-switched Nd:YAG лазера (длина волны 1064 нм). Цвет татуировки и глубина проникновения пигмента влияют на продолжительность и результат работы. Лазерное удаление осуществляется за счет избирательного разрушения молекул чернил, которые поглощаются макрофагами и выводятся из организма. Также с помощью лазера можно удалить перманентный макияж и татуаж. Узнать больше о том, как делается лазерное удаление татуировок можно в нашей статье о лазерной косметологии.

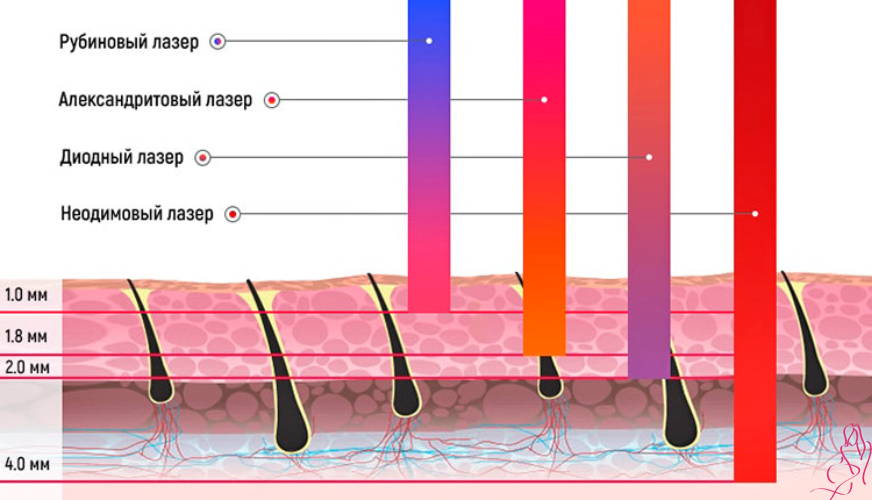

Рис. 2. Удаление волос неодимовым лазером

Онихомикоз

Онихомикоз - распространенное заболевание ногтей, вызываемое грибковыми патогенами. Несколько лазерных устройств получили разрешение FDA для лечения онихомикоза. Эти лазеры излучают 100- 3000-микросекундные импульсы с флюенсом энергии 25,5 Дж/см2 для размера пятна 1 мм.

Лечение заболеваний кожного покрова

Устранение угревой сыпи, акне и пигментации — при регулярном использовании лазера количество покраснений и угрей становится меньше. Также неодимовый лазер используется для биоревитализации. Лазер стимулирует организм продуцировать гиалуронат, после чего кожа становится увлажненной и упругой.

Коагуляция сосудов

С возрастом на лице могут появиться такие дефекты, как сосудистые звездочки, избавиться от которых самостоятельно невозможно. Неодимовый лазер может коагулировать капилляры и провоцировать их запустевание. Это свойство позволяет проводить лечение гемангиомы, сосудистых звездочек под кожей, первых стадий купероза.

Противопоказания

      • Беременность. Лазеры Nd:YAG не следует использовать беременным женщинам, поскольку воздействие лазера на развивающийся плод неизвестно;
      • Кожные заболевания. Наличие экземы, псориаза или активных инфекций являются противопоказанием к процедуре;
      • Глазные заболевания. Пациентам с такими заболеваниями глаз, как катаракта или глаукома, не рекомендуется проходить процедуры с использованием Nd:YAG-лазера, чтобы не вызвать раздражение или ухудшить состояние.

Побочные эффекты от лечения неодимовым YAG-лазером

      • Боль во время процедуры (уменьшается контактным охлаждением и местной анестезией);
      • Покраснение, отек и зуд сразу после процедуры. Они могут сохраняться несколько дней после лечения;
      • В редких случаях пигмент кожи может поглотить слишком много световой энергии, в результате чего могут появиться волдыри (они проходят сами по себе);
      • Изменения в пигментации кожи. Иногда пигментные клетки (меланоциты) повреждаются, оставляя более темные (гиперпигментация) или более бледные участки кожи.
      • Синяки возникают у 10% пациентов, проходят сами через несколько дней после процедуры;
      • Бактериальная инфекция.

Принцип работы неодимового лазера

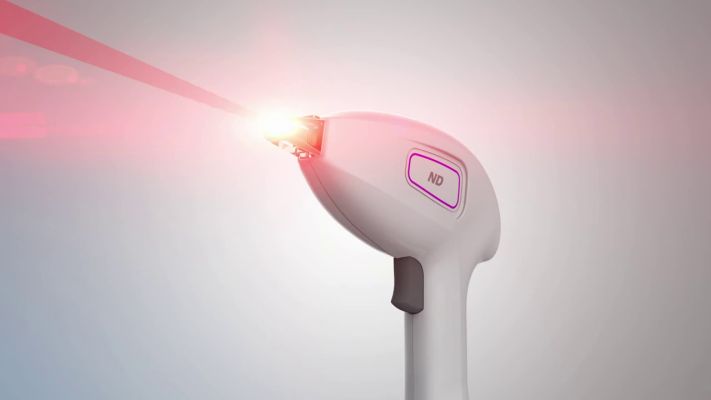

Рис. 3. Принцип работы неодимового лазера

Сколько нужно сеансов неодимовым лазером

Сосудистые поражения

Время лечения зависит от формы, размера и расположения поражений, а также от типа кожи. Небольшие сосуды обычно можно удалить за 1-3 сеанса.

Для удаления более крупных вен и сосудистых звездочек может потребоваться несколько сеансов.

Удаление волос

Необходимо от 2 до 6 процедур, примерно каждые 4-6 недель. Пациентам с темным типом кожи может потребоваться больше процедур.

Удаление татуировок

Цвет татуировки и глубина пигмента влияют на продолжительность и результат лазерного удаления татуировок. Для достижения результатов может потребоваться несколько сеансов (от 5 до 20 сеансов) с интервалом не менее 7 недель.

Онихомикоз

При онихомикозе необходимо 4 процедуры с интервалом в месяц.

Типы Nd:YAG лазеров

Nd:YAG-лазеры могут иметь диодную или ламповую накачку. Ламповая накачка возможна благодаря широкополосному поглощению накачки в области 800 нм и четырехуровневым характеристикам.

Лазеры с ламповой накачкой

Они изготавливаются с использованием длинных цилиндрических Nd:YAG лазерных стержней. Поскольку четырехуровневый лазерный переход не вызывает реабсорбции невозбужденных ионов Nd, такие лазеры могут работать с очень низкой долей возбуждения лазерно-активных ионов.

Лазеры с диодной накачкой

Изготавливаются с небольшими лазерными кристаллами, т.е. с размерами всего в несколько миллиметров. Исключение составляют некоторые мощные пластинчатые лазеры и стержневые лазеры с боковой накачкой.

YAG-лазеры во многих случаях представляют собой объемные лазеры, изготовленные из дискретных оптических элементов. Однако существуют и монолитные YAG-лазеры, например, лазеры на микрочипах и непланарные кольцевые генераторы, часто оптимизированные для работы на одной частоте с малой шириной полосы излучения.

Преимущества неодимового лазера

Высокая выходная энергия

Nd:YAG лазер имеет высокую выходную энергию, что делает его идеальным для резки и сверления твердых материалов, таких как металлы и керамика.

Универсальность длины волны

Nd:YAG-лазер имеет гибкую длину волны, которую можно настроить для различных применений, таких как сварка, резка и гравировка.

Высокая частота повторения

Nd:YAG-лазер имеет высокую частоту повторения, что позволяет ему производить много лазерных импульсов в секунду.

Низкий уровень теплового повреждения

В отличие от других лазерных систем, Nd:YAG лазер оставляет низкое тепловое повреждение, что делает его идеальным для деликатных применений, требующих минимального повреждения окружающего материала.

удаление тату неодимовым лазером

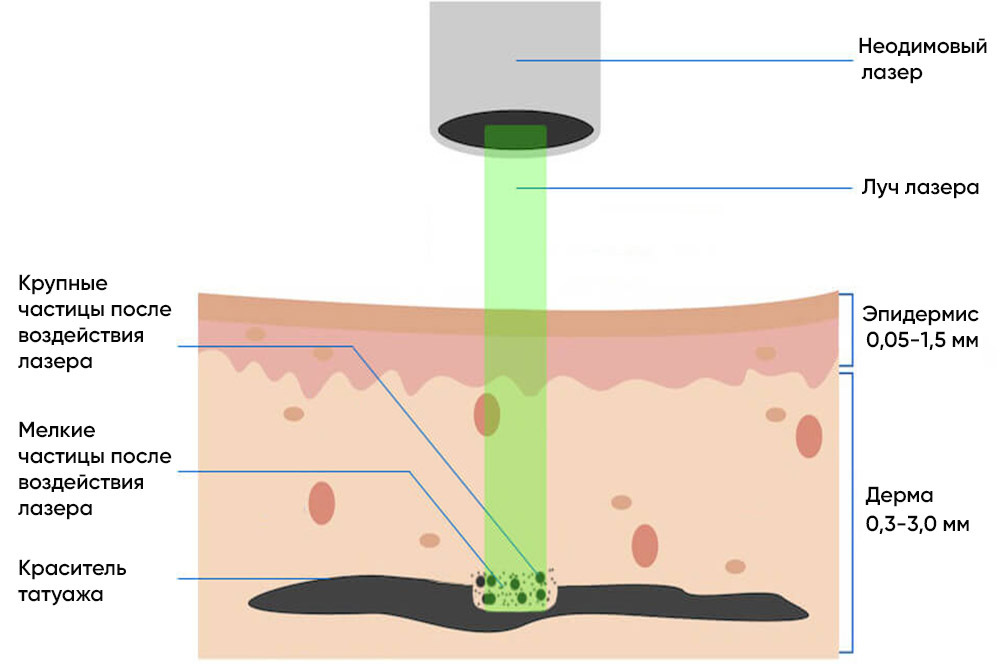

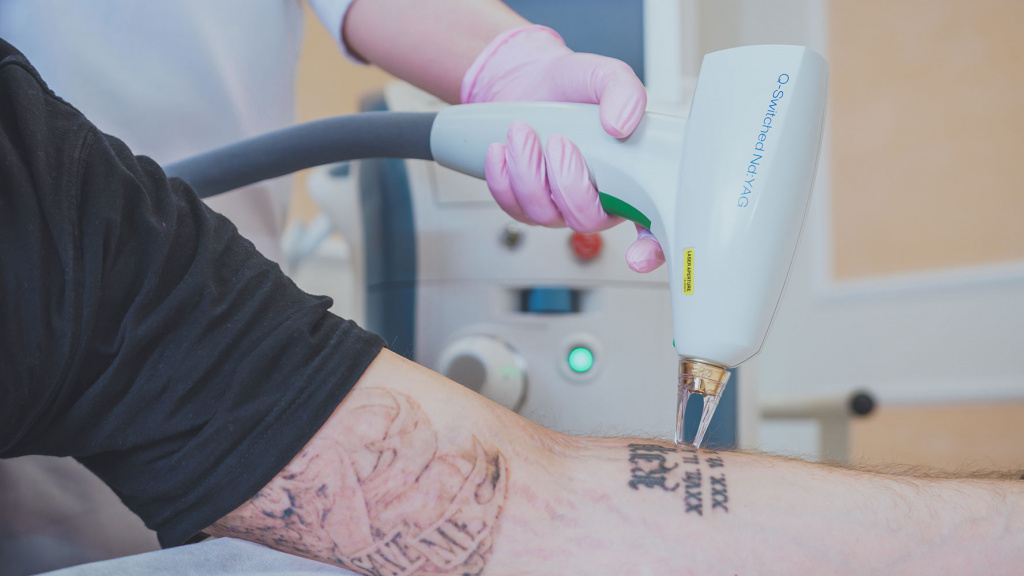

Рис. 4. Удаление татуировки неодимовым лазером

Недостатки неодимового лазера

Сложная эксплуатация

Nd:YAG-лазеры - сложные устройства, для эффективной работы которых требуется специальная подготовка и технические знания.

Обслуживание

Nd:YAG-лазеры требуют регулярного обслуживания и чистки для обеспечения оптимальной работы и безопасности.

Защита глаз

Nd:YAG-лазеры излучают высокоинтенсивный свет, который может повредить глаза, поэтому оператору и посторонним людям необходимо иметь защитные очки.

Риск повреждения тканей

Nd:YAG-лазеры считаются безопасными, но все же существует риск повреждения тканей, особенно если лазер неправильно отрегулирован или если у пациента возникла негативная реакция.

Стоимость запасных частей

Nd:YAG-лазеры требуют специализированных деталей, замена которых в случае их износа или поломки может стоить дорого.

Критерии выбора неодимового лазера

Выходная мощность

Выходная мощность Nd:YAG-лазера определяет его пригодность для конкретных применений.

Длина волны

Длину волны Nd:YAG-лазера следует выбирать в зависимости от конкретного применения. Например, для резки, сварки и маркировки требуются разные длины волн.

Длительность импульса

При выборе лазера Nd:YAG следует учитывать длительность импульса. Это определит скорость и точность лазера для различных сфер применения.

Частота повторения

Частота повторения Nd:YAG-лазера должна выбираться на основе требований к скорости. Высокая частота повторения позволит ускорить обработку, но может также увеличить стоимость лазера.

Качество луча

Качество луча Nd:YAG-лазера влияет на точность и прецизионность лазера. Для обеспечения точных результатов следует выбирать лазер с высоким качеством луча.

Размер и вес

Размер и вес Nd:YAG-лазера определяют его мобильность и пригодность для различных применений. Выбирайте компактный и легкий лазер, если вам нужно часто перемещать его.

Может ли неодимовый лазер нанести вред организму

Ионизирующее излучение опасно для человека, поэтому рентген, МРТ и КТ не желательно делать слишком часто. Исследованиями доказано, что неодимовый лазер является безопасным для человека. Он не наносит вреда ДНК, импульсы воздействуют только на проблемные сосуды. Длина волны луча гораздо короче, чем у ультрафиолетового лазера, что делает неодимовый лазер более безопасным для применения.
