Нанесение лазерной маркировки на трубы и кабеля из поливинилхлорида (ПВХ) и полиэтилена (ПЭ)

Лазерная маркировка пвх и пэ проводов и кабелей

Технология лазерной маркировки ПВХ и ПЭ кабелей и труб имеет свои особенности, о которых мы расскажем далее.

Маркировка труб и кабелей - это нанесение идентификационной информации в форме буквенно-цифровых знаков, графических символов, штрих-кодов.

Для идентификации полиэтиленовых труб и кабелей различных типов применяется специальная маркировка. Учитывая интенсивное эксплуатационное воздействие на трубы и кабели, маркировка должна сохранять контрастность и читаемость в период эксплуатации изделия. В отличие от лазерного способа, классическая маркировка с использованием краски не может обеспечить устойчивый эффект в подобных условиях в течение долгого времени.

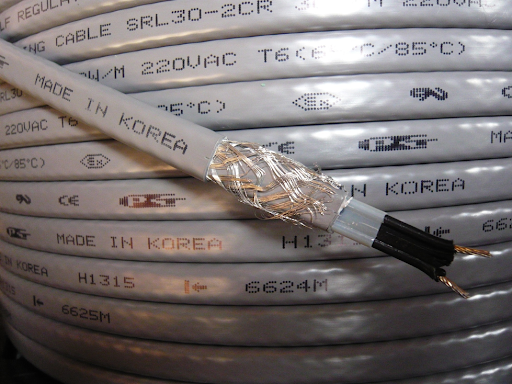

Рис. 1. Лазерная маркировка кабеля

Рис. 1. Лазерная маркировка кабеля

Трубы изготавливаются из различных материалов - металла, пластика, полиэтилена, оцинковки, углеродистой стали, чугуна и т.д. На всех трубах обязательно должна быть маркировка с ее характеристиками. На изделия наносится следующая информация:

  • диаметр;
  • материал изготовления трубы;
  • тип трубы;
  • эксплуатационные характеристики;
  • прочность;
  • дополнительные свойства.

При крупномасштабном производстве любой продукции большое значение имеет четкое отслеживание и точная идентификация каждой отдельной единицы продукта. Это единственный способ предотвратить возникновение грубых ошибок на производстве при учете изделий на всех этапах изготовления от заводского конвейера до конечного пункта доставки.

Маркировка позволяет быстро идентифицировать каждое изделие перед отправкой на продажу или хранение. Сегодня практически все производственные сферы нуждаются в нанесении маркировки, и промышленная металлургия не является исключением.

Маркировка труб в промышленности необходима для оптимизации производственного процесса. Тщательный контроль всех перемещений каждой единицы продукции является обязательным условием.

Маркировка труб на больших производственных предприятиях не может проводиться с помощью обычных этикеток или бирок, так как их достаточно быстро можно повредить. Кроме того, они очень легко стираются, особенно если трубы лежат под открытым небом.

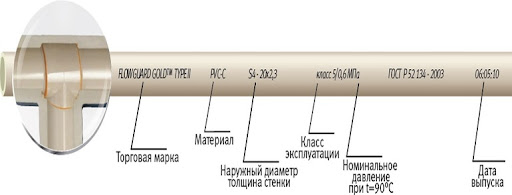

Рис. 2. Маркировка пластиковых труб

Рис. 2. Маркировка пластиковых труб

Процесс лазерной маркировки труб

При производстве труб и фитингов производители маркируют всю продукцию, соблюдая при этом все требования нормативной документации по их производству. В этих документах указывается информация, которая обязательно должна присутствовать на трубах. (в сокращенном варианте).

Маркировка наносится на разные участки трубы, в зависимости от задач и сферы применения:

  • наружный диаметр;
  • внутренний диаметр;
  • торцевая часть трубы;
  • трубные отводы.

Маркировку внутри трубы сложнее всего повредить, но она наносится в основном на трубы с большим диаметром. Маркировку в торец используют для толстостенных труб, текст и символы удобнее считывать, когда трубы уложены в штабели. Также, в торце трубы маркировка менее подвержена механическому воздействию.

В настоящее время действует международный стандарт ISO/TC SC4 № 651, который также называется "Символы, маркировка труб и фитингов". Он содержит конкретные правила, которые должны строго соблюдаться на производстве. Маркировка труб и фитингов позволяет определить предельные эксплуатационные показатели изделия.

Стандартные требования к маркировке трубы

    • Устойчивость к внешнему воздействию;
    • Высокая контрастность и читаемость текста;
    • Соответствующая скорость линии (м/мин).

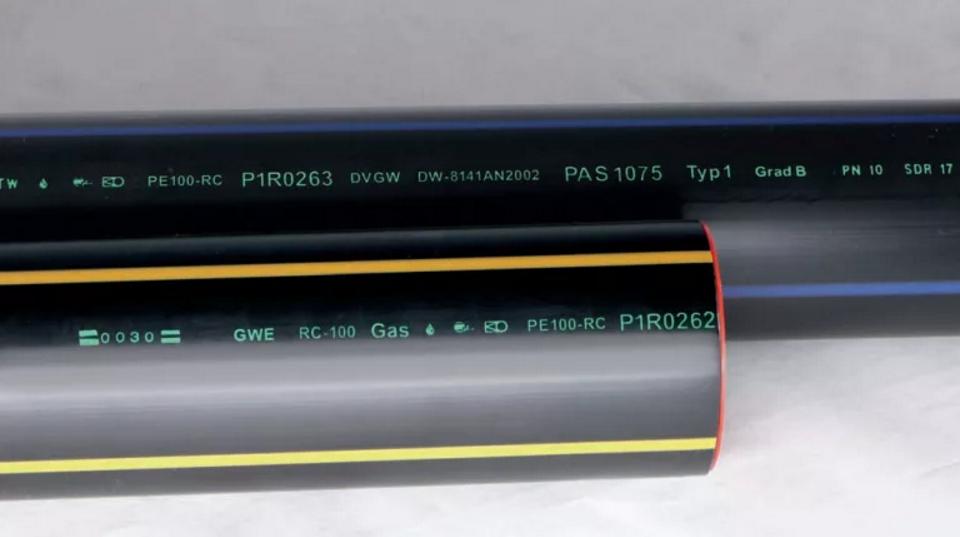

Рис. 3. Лазерная маркировка полиэтиленовой трубы

Недостатки систем нанесения маркировки

Недостатки маркировки краской

  • Слабая стойкость рисунка на определенных материалах;
  • Высокие затраты на обслуживание и расходные материалы: чернила и растворитель.
  • Короткий срок годности чернил.

Маркировка трубы каплеструйным методом

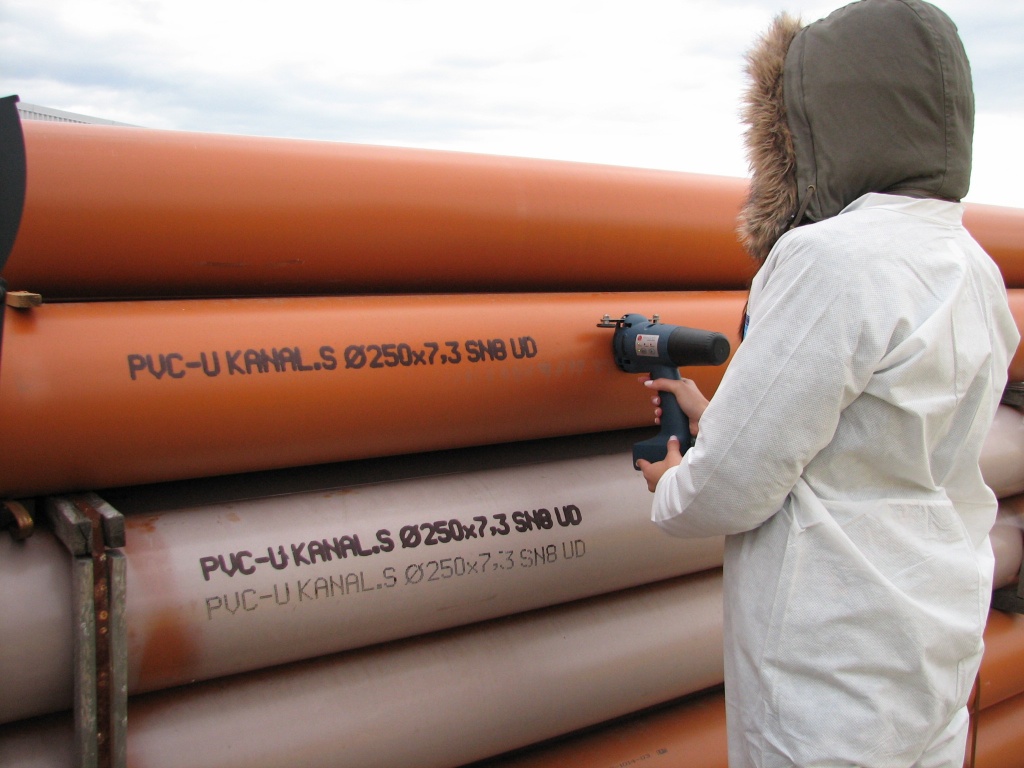

Рис. 4. Маркировка трубы краской



Маркировка газовым лазером CO2

Газовым маркером на поверхность полиэтилена возможно нанести только не контрастную канавку

Маркировка трубы твердотельным лазером

Твердотельный лазер TORWATT HH выполняет высококонтрастную несмываемую маркировку полиэтиленового или ПВХ кабеля и труб во время движения на каждом метре. Ванадатовый кристалл, используемый для генерации лазерного излучения, обладает высоким качеством луча M2=1,2 и очень коротким импульсом около 20 нс. С помощью кратковременного импульса (т.е. наименьшего нагрева материала кабеля) луч не плавит полиэтилен, и надпись выглядит более контрастной, чем при использовании других лазеров.



  • Мощность: 20-50 Вт;
  • Кристалл ND:YVO4, 1064 нм
  • Качество луча M2=1.2
  • Длительность импульсов: до 120 нс;
  • Ресурс работы лазерного излучателя: 100 000 часов;
  • Скорость маркировки: 7000 мм/с.

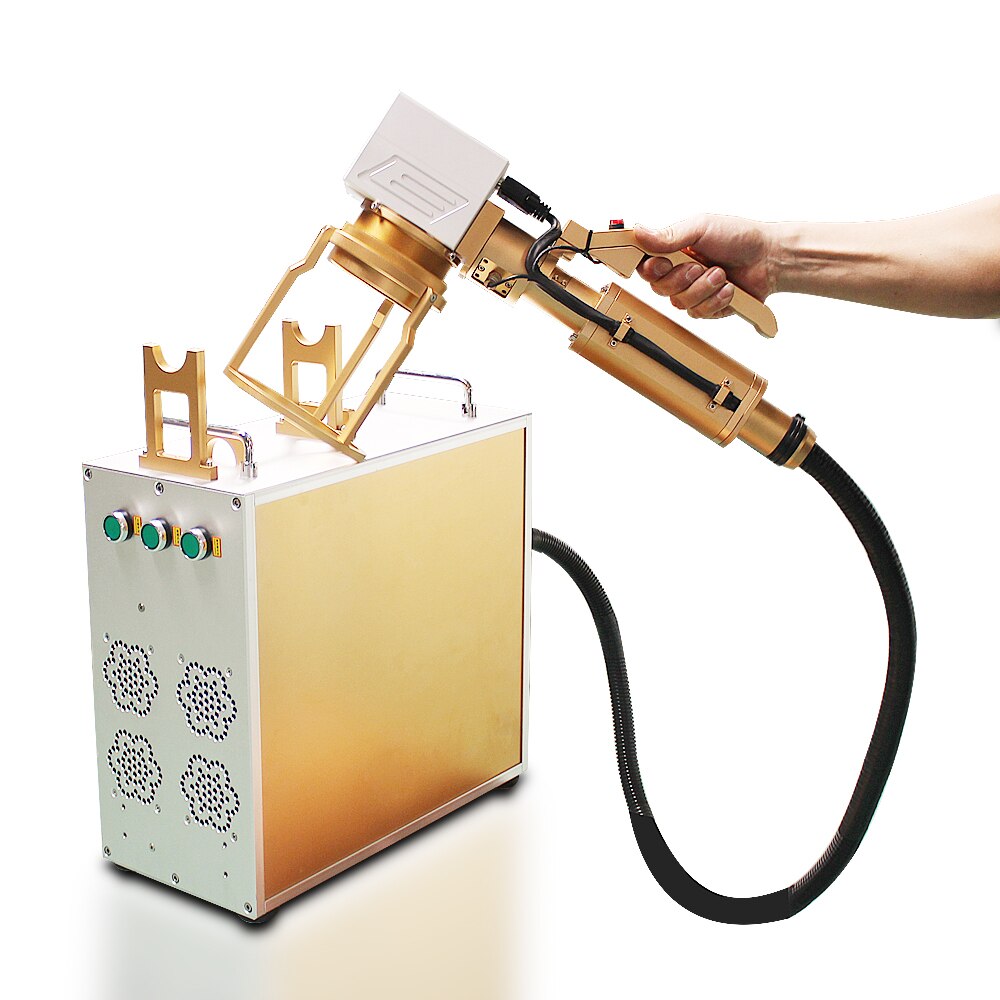

Твердотельный лазерный маркер TORWATT HH

Рис. 5. Твердотельный лазерный маркер TORWATT HH


С помощью лазерного оборудования для маркировки можно нанести практически любой рисунок:

  • графические символы;
  • логотипы;
  • текст;
  • измерительные метки;
  • узоры;
  • штрих-коды, QR-коды, матричные метки.



Комплект поставки лазерного маркера

  • Линза с рабочим полем 100*100 мм (по запросу  200*200 мм и 300*300 мм);
  • Программное обеспечение EzCad2, которое адаптировано для начинающих операторов;
  • Очки для защиты глаз;
  • Защитный экран от лазерного излучения;
  • Энкодер;
  • Блок управления с кнопками разного цвета;
  • Набор для очистки лазерной линзы.

Преимущества маркировки лазером по сравнению с маркировкой краской



  • Надпись не стирается со временем и не портится от внешнего воздействия;
  • Не требуются расходные материалы;
  • Отсутствие расходов на обслуживание оборудования;
  • Низкая стоимость нанесения надписи;
  • Не требуется ежедневная очистка и промывка напорной головки.

Маркировка также может наноситься поперек трубы, например, при нанесении маркировки на гофрированную трубу в движении.



Компания Laserstore поможет подобрать лучший вариант для вашего производства. Мы имеем большой опыт работы в сфере лазерной маркировки и поможем вам найти правильное решение для ваших нужд.  Laserstore располагает всем необходимым оборудованием для лазерной маркировки на материалах из ПВХ и ПЭ - лазерами на углекислом газе, волоконными и ультрафиолетовыми.

Узнать больше о лазерной маркировке на различных материалах и в разных отраслях промышленности.
