ГРАВИРОВКА на металле, виды, область применения

Лазерная гравировка на металле

Для гравировки подходят практически все металлы, которые можно использовать на массовом производстве разных изделий. Самыми подходящими для этих целей являются сплавы на основе меди (бронзы, латуни), алюминий анодированный, латунированная сталь, и драгметаллы (золото, серебро, платина). Стоит обратить внимание на то, чтобы материал был не слишком хрупким или прочным.

Видео лазерной гравировки

  Гравировка на металле

Какие есть способы гравировки металла?

При гравировке поверхности происходит снятие верхнего слоя материала, путем подготовки контура. Гравировка на металле производится с помощью различных технических средств, автоматизированного оснащения и специальных инструментов.

Ручное резание

При ручной обработке на металлическую поверхность наносится изображение за счет нанесения углублений и точек, такой способ гравировки также называют художественным гравированием.

Ручная гравировка металла

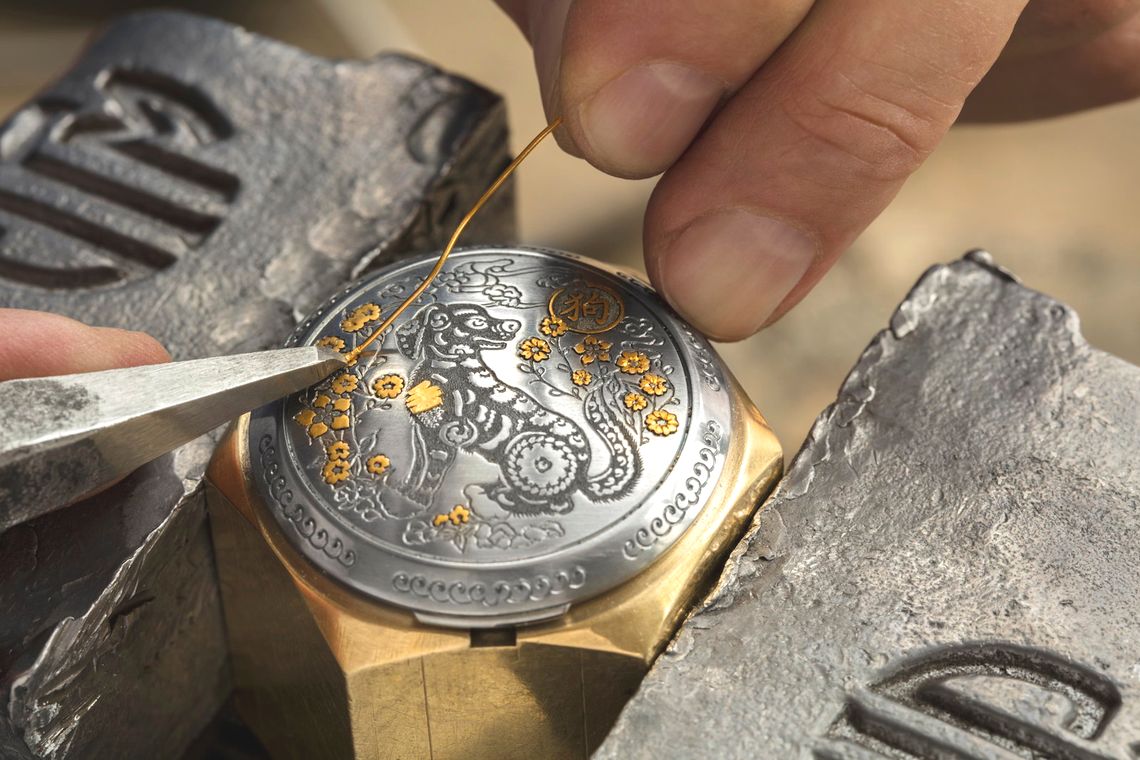

Рис. 1. Ручная гравировка металла

ручная гравировка металла


Рис. 2. Ручная гравировка на металле

Пескоструйная обработка

Пескоструйная обработка - это система при которой поверхность материала обдается песком, и абразивные частицы вылетают, находясь под сильным потоком воздуха. После чего находящийся на поверхности металла песок начинает процесс матирования. Пескоструйная обработка - удобный и универсальный способ, имеющий ряд преимуществ. Высокая скорость работы является одной из важнейших характеристик данного способа обработки.

Механическая гравировка

Во время осуществления механической гравировки используется заточенная фреза. Есть два типа оборудования пантограф и компьютеризированный метод. Пантограф относится к ручному методу обработки ювелирных изделий, а на компьютеризированном станке обрабатываются все металлические изделия и создаются объемные изображения. Механическая гравировка также делается с помощью фрез с алмазным напылением путем переноса изображения на металл. Недостатком этого метода является маленькая скорость, низкая производительность.

Лазерная сублимация

Распечатанное изображение переносится на полотно принтером или картриджем под воздействием высокой температуры. Таким образом обработанное цветное изображение можно перенести на браслеты, часы, подвески, подставки и другие изделия.


Рис. 3. Нанесение гравировки способом лазерной сублимации

Лазерная гравировка

Оборудование для лазерной гравировки используется при нанесении изображений на материал. Изображение наносится когда лазерный луч фокусируется на предмете при помощи линзы и специальных зеркал. Данный вид гравировки является самым популярным, так как имеет высокую скорость обработки и может применяться в промышленных масштабах.

Преимущества лазерной гравировки

  • точное и детализированное изображение;
  • высокое качество рисунка;
  • долговечность изображения, не стирается и не деформируется со временем;
  • выполнение серийных заказов с полной автоматизацией производства;
  • возможность гравировки не только на металле, но и на других материалах.

Недостатки лазерной гравировки

  • Хорошее промышленное оборудование имеет высокую стоимость, а более дешевые аналоги лазерных станков могут оказаться гораздо хуже по многим характеристикам;
  • Множество лазерных станков устроено так, что могут работать только с одним типом материала;
  • Рисунок на бокалах очень популярный вариант использования лазерной гравировки, но требования к бокалам достаточно жесткие. Они должны соответствовать требованиям по прозрачности, толщине и составу, иначе стекло может деформироваться в процессе гравировки. Работа с пластиком также имеет множество особенностей;
  • Как и большинство промышленного оборудования, лазер требует серьезной технической подготовки. Необходима мощная вытяжка, энерго подпитка, подходящее помещения с необходимым температурным режимом, дополнительное жидкостное охлаждение.



Лазерная гравировка металла

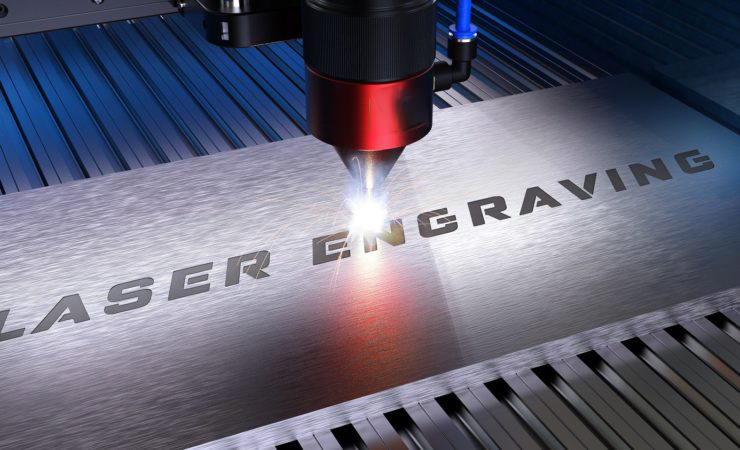

Рис. 4. Лазерная гравировка металла

Чем растровая гравировка отличается от контурной?

Гравировка может наноситься растровым или контурным способом.

Растровая гравировка -  это обработка изображения за счет нанесения точек, то есть растр. Все точки соединяются и образуют единый рисунок с затемнениями. Ее скорость меньше, но она позволяет получить более качественное изображение. Данный тип гравировки позволяет наносить на поверхность фотографии, картины и изображения. Используется для:

  • Создания картин;
  • Работы с поверхностью одежды;
  • Декорирования изделий;
  • Нанесения изображений на сувениры, кошельки, посуду, одежду.
  • Обработки поверхности

Также есть способ гравирования путем нанесения только контуров, такой способ называется контурной гравировкой. Его можно использовать при нанесении линий, букв и цифр, так как он точно справляется с тонкими и маленькими деталями. К преимуществу контурной гравировки относится экономичность в расходах и более быстрая обработка изделий.

Лазерная гравировка на металлической поверхности

Рис. 5. Лазерная гравировка на металлической поверхности

Как сделать цветную гравировку?

Цветная лазерная гравировка часто применяется при создании рекламной, промышленной и ювелирной продукции. Изображения, логотипы и надписи, сделанные таким способом не стираются и не выцветают, переносят воздействие влаги и химических веществ. Данный вид гравировки применяется после появления на металлической поверхности оксидного слоя, преломляющего свет. Корректируя характеристики излучения, можно менять ширину слоя, чтобы цвет рисунка изменился. Яркость и контраст меняется от частоты следования импульсов. Чем она выше, тем больше оттенков получается. Цветная обработка имеет сложный технологический процесс и гравировать с помощью нее можно только металлы склонные к окислению. Например:

  • титан;
  • нержавеющая сталь (нержавейка);
  • цирконий;
  • алюминий;
  • никель;
  • латунь;
  • серебро.

Цвет проявляется в результате побежалости, которая появляется после интерференции света в оксидной пленке. Оттенок и насыщенность цвета зависят от нескольких факторов:

  • времени воздействия лазерного луча;
  • толщины металла;
  • теплофизических характеристик материала;
  • мощности излучения;
  • толщины оксидной пленки.

Примеры применения гравировки на различных изделиях. Можно гравировать, как штучные изделия, так и применять  для серийного производства.:

  • украшения;
  • штрихкоды;
  • логотипы;
  • шильды;
  • брендирование сувенирной продукции;
  • визитки;
  • портсигары,
  • канцелярские товары.

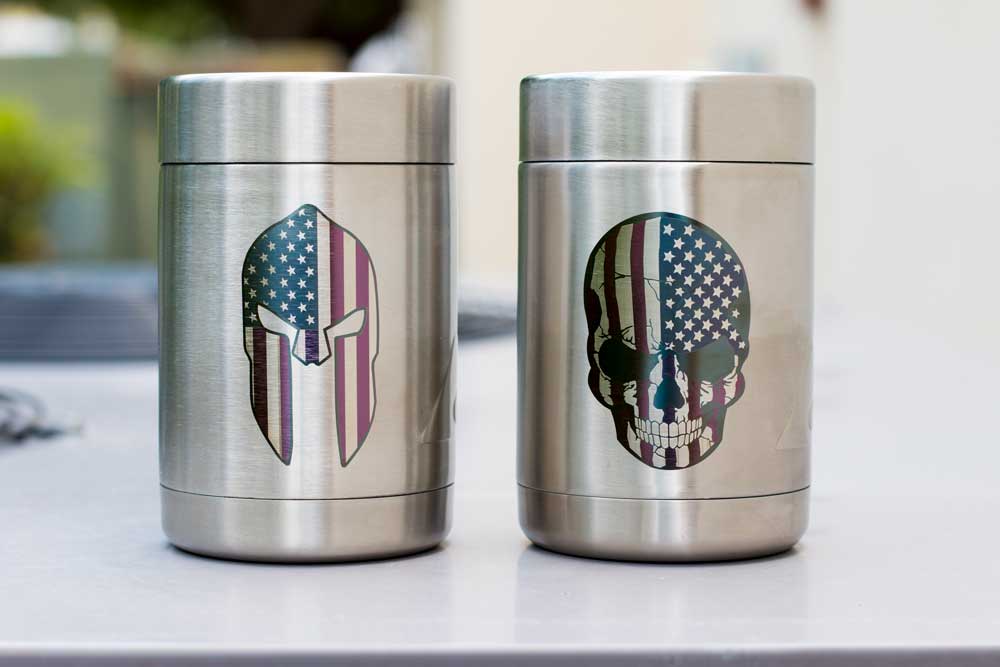

Рис. 5. Способы нанесения цветной лазерной гравировки на металл

Рис. 6. Способы нанесения цветной лазерной гравировки на металл

Область применения лазерных маркеров

Станок для лазерной гравировки можно применять практически в любой сфере жизни.

  • рекламная продукция;
  • ювелирные изделия;
  • приборостроение
  • медицина;
  • оборонное производство;
  • стоматология;
  • торговля;
  • кораблестроение;
  • автомобильная промышленность;
  • инструментальное производство;
  • производство электротехники;
  • пищевое производство;
  • электроника и электротехника.

Как выбрать лазерный гравер по металлу?

Аппараты для гравировки отличаются по техническим характеристикам. При выборе гравера по металлу необходимо ознакомиться с основными - мощностью излучателя. В излучателе образуется лазерный луч, поэтому от его мощности зависит качество итогового изделия. Мощность излучателя отвечает за сложность изображения, равномерность заливки, скорость выполнения задач, возможность гравировать объемные изображения, влияет на стоимость лазерного гравировщика по металлу и его срок службы. Известные производители лазерных излучателей - IPG, JPT, Raycus, Max Photonics. Max Photonics - бюджетный вариант, предназначен для нанесения несложных рисунков. Raycus - держит мощность и при гравировке сложных объемных рисунков даёт равномерную заливку. Излучатель IPG предназначен для гравировки цветных изображений на металле. Лазерный маркер с излучателем IPG может выполнять задачи с высокой скоростью и имеет встроенную защиту от отраженных лучей.Размер рабочего поля зависит от размера гравируемого материала. Рабочее поле лазерных маркеров обычно составляет от 75/75 до 300/300 мм. Гравировать по металлу можно разными способами, c подъемным или стационарным столом, съемной ручкой, упором для фокусировки.

Можно ли сделать гравировку в домашних условиях?

Гравировать в домашних условиях можно с помощью фрезы или бормашины, но для применения лазерной гравировки необходимо дорогое специализированное оборудование, приобретение которого необходимо лишь в случае запуска с помощью него серийного производства. Также для работы на лазерном оборудовании потребуется стабилизация напряжения и заземление.

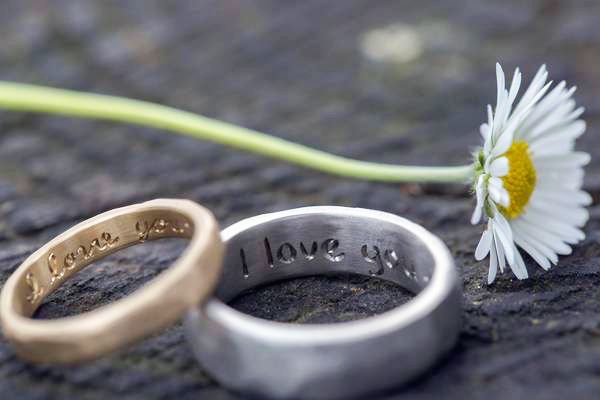

Примеры гравировки. Гравировка на обручальных кольцах

На кольцах с помощью лазера чаще всего гравируют слова и надписи. Гравировать можно кольцо сделанное из любого металла: золота, серебра, платины или титана, но желательно использовать именно мягкий металл, на нём гравировка будет видна четче. Размещается гравировка на любой стороне кольца, на внутренней и боковой гранях. Надпись имеет темно-серый или черный цвет, так как лазер сжигает тонкий слой металла.

Гравировать можно кольцо сделанное из любого металла: золота, серебра, платины или титана

Лазерная гравировка обручальных колец

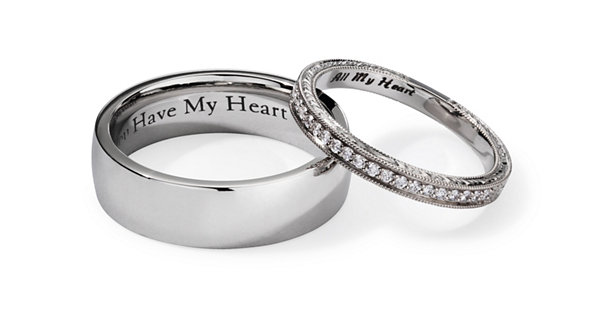

Рис. 7. Лазерная гравировка обручальных колец

Гравировка на производстве

Применяется при изготовлении шильд, таблиц, серийных номеров. Гравировать шильды можно при использовании латуни и алюминия. При использовании латуни шильды имеют золотой оттенок, с применением алюминия-серебряный. На оба материала можно нанести лазерную гравировку.

Надписи на шильдике тонкие и четкие, поэтому сама шильда небольшая. При нанесении надписей на нее важна их долговечность, поэтому на производстве используется именно лазерный способ маркировки.

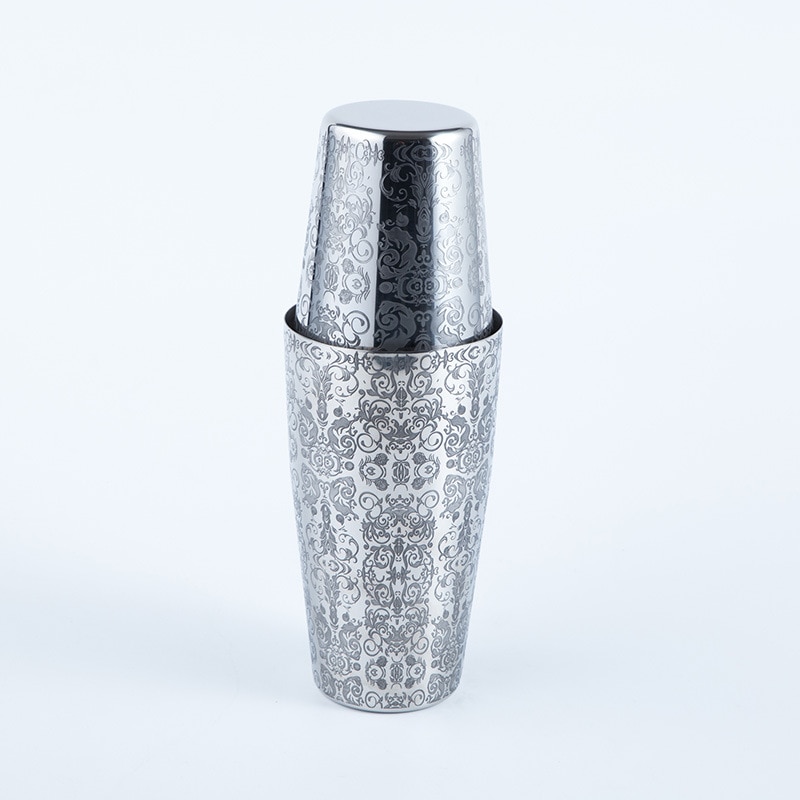

Гравировка на термокружке, термосе, шейкере

Металлические изделия для напитков используются во многих сферах жизни: в походах, барах, ресторанах, спортивных и фитнес-залах. Шейкер или термокружка - это идеальный подарок для тех, кто не представляет жизни без активного образа жизни. Их можно сделать эксклюзивными, если выгравировать рисунок или фразу, которые подчеркнут уникальность самого подарка и его владельца.



Лазерная гравировка на термосе

Рис. 8. Лазерная гравировка на термосе

Гравировка на ножах

На клинке ножа с помощью лазера можно гравировать различные надписи, узоры, логотипы и любые другие изображения. Для стального ножа подходит два вида гравировки - тёмная и светлая. На полированной стали лучше применить темную гравировку. А обработка вороненных, дамасских и окрашенных клинках - светлую.
При нанесении гравировки важно учитывать текстуру клинка. Лазером можно нанести поверхностную маркировку или выгравировать рельефное изображение. Оно получается устойчивым к эрозии и не поменяет свой цвет со временем.

 Лазерная гравировка на ножах

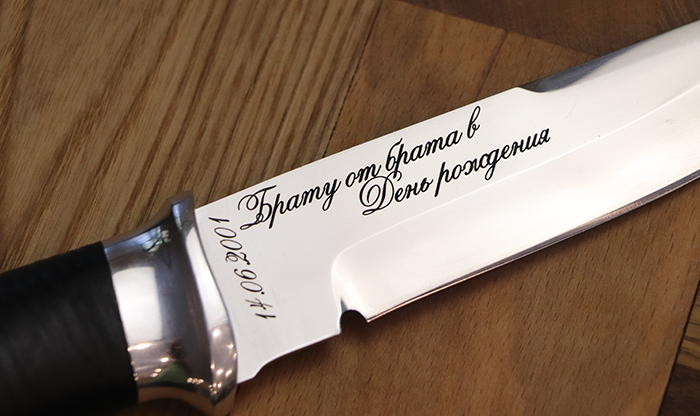

Рис. 9. Лазерная гравировка на ножах

 Лазерная гравировка ножа

Рис.10. Лазерная гравировка ножа
