DSP-контроллер - для чего он нужен и какие функции выполняет

dsp контроллер
В данной статье мы рассмотрим, что представляют собой DSP контроллеры и какие возможности они предоставляют. Сравним контроллеры с компьютерами и выделим их ключевые особенности

Что такое DSP контроллер

DSP-контроллер, сокращение от Digital Signal Processor – это устройство для автоматизации и управления станком. DSP-контроллеры применяются для работы с обрабатывающим оборудованием, в основном для фрезерных станков.

Эти станки ранее использовались только на крупных предприятиях, но сегодня они все чаще встречаются на небольших предприятиях и даже в домашних мастерских.

Основное назначение DSP-контроллера – управление станками без непосредственной близости к компьютеру. Недостатком компьютерного управления является то, что компьютер должен находиться в непосредственной близости от станка. Это может быть неудобно, особенно для машин, в процессе работы которых образуется пыль и другие частицы, наносящие вред устройству. Кроме того, помехи от статического напряжения и ограниченное пространство создают дополнительные трудности.

DSP-контроллер оснащен цифровым сигнальным процессором. Этот процессор отвечает за преобразование и обработку сигналов, позволяя эффективно управлять большими станками и всем производственным процессом. Используя DSP-контроллер, пользователи могут преодолеть многие ограничения, включая необходимость близкого расположения компьютера, ограничения по площади и проводным соединениям.

Функции DSP-контроллера

  • Возможность регулировки скорости вращения шпинделя с помощью пульта управления;
  • Возможность обнаружения и установки нулевой точки для точной обработки;
  • Опция включения реверсивного резания для особых требований к обработке;
  • Обнуление или сброс значений, которые были ранее установлены в процессе обработки;
  • Предварительный просмотр процесса обработки;
  • Запуск и остановка управляющей программы;
  • Возможность ручного управления движением режущего инструмента для точной настройки.
Эти возможности позволяют операторам выполнять различные функции без использования внешних устройств, повышая удобство и эффективность процесса обработки.

Плюсы и минусы DSP контроллера

Плюсы контроллера DSP

Память

Контроллер имеет память (до 1 Гб), обеспечивающую достаточный объем для хранения текущих задач. Это позволяет сохранять информацию в случае внезапных отключений или скачков напряжения.

Портативность и простота управления

Будучи легким и мобильным, контроллер DSP прост в эксплуатации. Удобный дизайн делает его предпочтительным выбором даже в тех случаях, когда в нем нет особой необходимости.

Универсальность в управлении инструментами

Контроллер способен управлять станками с большим количеством сменных инструментов, что повышает гибкость производственных процессов.

Многоосевое управление

В зависимости от модели контроллер может одновременно управлять 4 осями, что обеспечивает больше возможностей для выполнения сложных задач обработки.

Удобство для массового производства

Удобен для массового производства, когда необходимо изготовить большое количество одинаковых элементов.

Контроль точности

Обеспечивает максимальную точность при использовании режущих инструментов или лазерных лучей, гарантируя высокое качество обработки.

DSP-контроллер

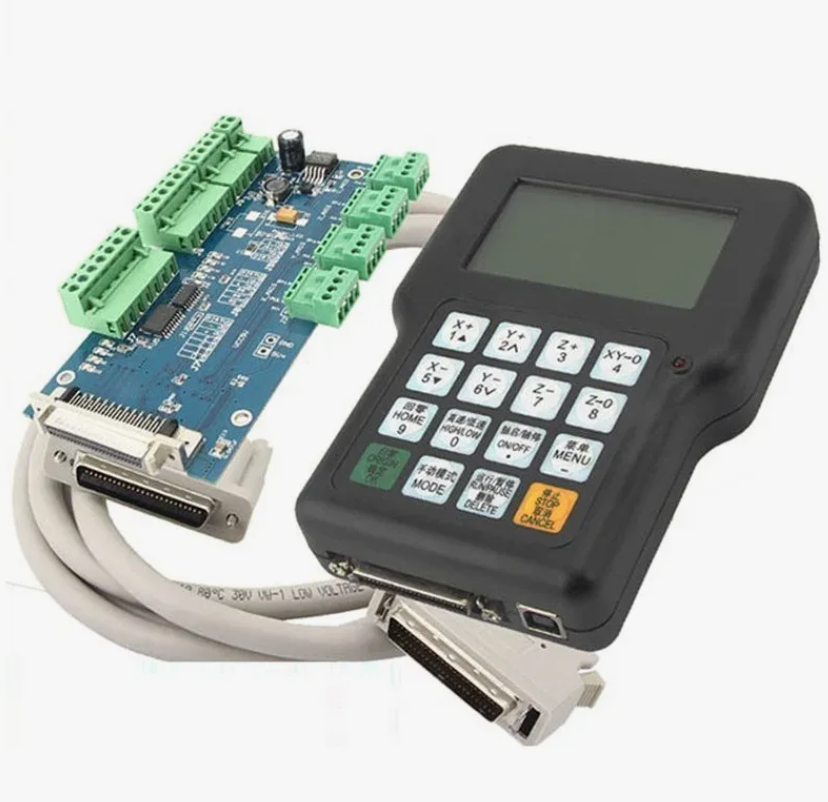

Рис. 1. DSP-контроллер

Минусы DSP-контроллера

Хрупкость

Контроллер  хрупкий,  легко повредить слот под флешку.

Ограниченный объем памяти

Небольшой объем памяти может создавать ограничения, особенно для приложений, требующих хранения большого количества данных или выполнения сложных задач.

Совместимость форматов

 DSP-контроллер работает не со всеми форматами файлов.

Несмотря на эти недостатки, DSP-контроллер является эффективной альтернативой персональному компьютеру, обеспечивающей необходимую поддержку станков с программным управлением.

DSP-контроллер или компьютер?

Выбор между DSP-контроллером и ПК для управления станком с ЧПУ в конечном итоге зависит от конкретных потребностей и ограничений. Обе системы имеют свои преимущества и недостатки.

ПК для станка с ЧПУ:

  • Универсальность: ПК обеспечивает комплексный интерфейс для загрузки файлов управляющих программ, настройки параметров обработки и изменения параметров станка;
  • Ручное управление: Клавиатура ПК позволяет напрямую управлять режущим инструментом, что облегчает ручное управление;
  • Совместимость программного обеспечения: Системы на базе ПК легко интегрируются с пакетами автоматизированного производства (CAM) для создания файлов управляющих программ;
  • Требования к пространству: ПК требуют пространства, что может быть ограничением в небольших производственных помещениях, особенно для малых предприятий или домашних мастерских;
  • Чувствительность к пыли: ПК чувствительны к повреждениям и пыли, образующейся в процессе обработки, особенно при работе с такими материалами, как камень или графит.

DSP-контроллер для станков с ЧПУ

  • Компактность и портативность: DSP-контроллеры – это небольшие портативные устройства, обеспечивающие мобильность и занимающие меньше места по сравнению с ПК;
  • Устойчивость к пыли: DSP-контроллеры, разработанные для того, чтобы выдерживать условия обработки, менее подвержены повреждениям;
  • Прямое управление: Встроенная клавиатура и ЖК-дисплей контроллера DSP обеспечивают удобное и прямое управление станком;
  • Ограниченная функциональность: DSP-контроллеры могут иметь ограниченную функциональность по сравнению с ПК, особенно в части программных возможностей;
  • Создание файлов: Создание файлов управляющих программ на DSP-контроллере может быть затруднено, поскольку для этого может потребоваться ПК и пакеты CAM.

Выбор между DSP-контроллером и ПК зависит от конкретных требований производства и условий эксплуатации. Если пространство ограничено и существует опасение, что пыль может повредить оборудование, DSP-контроллер может быть более практичным выбором.

Заключение

DSP-контроллер – это компактный цифровой процессор, предназначенный для управления станками ЧПУ (Computer Numerical Control). Похожий на небольшую консоль, оснащенную дисплеем и функциональной клавиатурой, DSP-контроллер избавляет от необходимости подключать ноутбук или стойку для работы.

Оснащенный специальными функциональными кнопками на консоли, DSP-контроллер облегчает выполнение целого ряда операций, позволяя оператору эффективно управлять станками с ЧПУ. DSP-контроллер повышает удобство обработки, делая работу на станках более доступной, комфортной и эффективной.
